江蘇XXX  化工廠通信調度系統

1.     火災自動報警(jing)及消防聯動系統

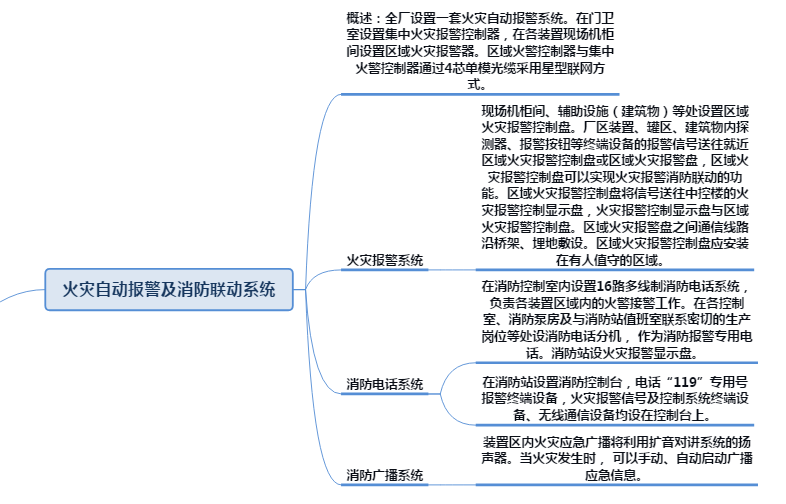

1.1.      概述：全廠設置一套火災自動報警系統。在門衛室設置集中火災報警控制器，在各裝置現場機柜間設置區域火災報警器。區域火警控制器與集中火警控制器通過4芯單模光纜采用星型聯網方式。

1.2.      火災報(bao)警(jing)系統

1.3.      消防(fang)電(dian)話系統(tong)

1.4.      消防廣播系統

2.     工業及安保監(jian)視系統

2.1.      工業監視(shi)電(dian)視(shi)系統

2.2.      安防電視監視系統(tong)

3.     計算機網絡及綜合布線系統

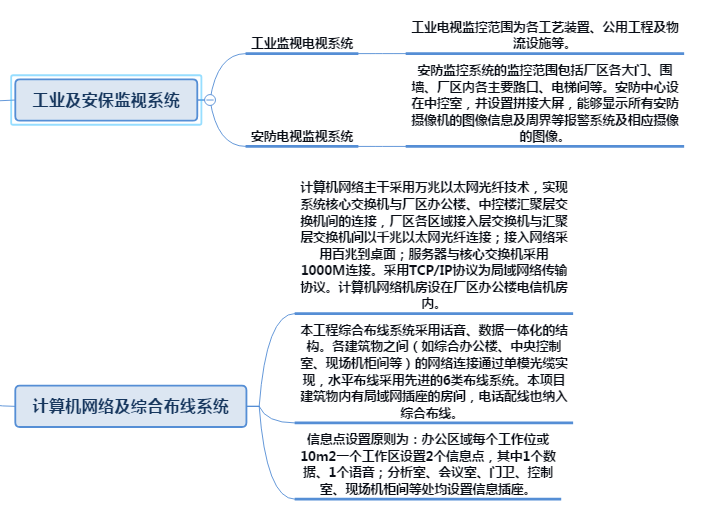

3.1.      計算機網絡主干采用萬兆以太網光纖技術，實現系統核心交換機與廠區辦公樓、中控樓匯聚層交換機間的連接，廠區各區域接入層交換機與匯聚層交換機間以千兆以太網光纖連接；接入網絡采用百兆到桌面；服務器與核心交換機采用1000M連接。采用TCP/IP協議為局域網絡傳輸協議。計算機網絡機房設在廠區辦公樓電信機房內。

3.2.      本工程綜合布線系統采用話音、數據一體化的結構。各建筑物之間（如綜合辦公樓、中央控制室、現場機柜間等）的網絡連接通過單模光纜實現，水平布線采用先進的6類布線系統。本項目建筑物內有局域網插座的房間，電話配線也納入綜合布線。

3.3.      信息點設置原則為：辦公區域每個工作位或10m2一個工作區設置2個信息點，其中1個數據、1個語音；分析室、會議室、門衛、控制室、現場機柜間等處均設置信息插座。

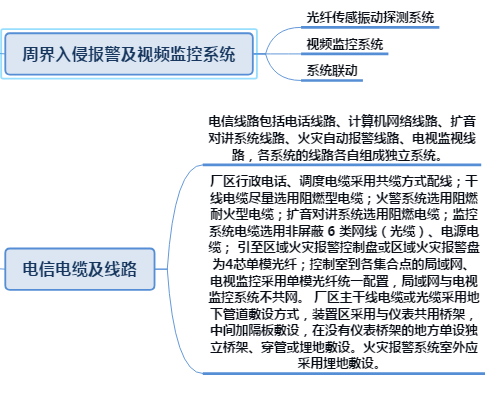

4.     周(zhou)界入(ru)侵報警(jing)及(ji)視頻監(jian)控(kong)系統

4.1.      光纖傳感(gan)振動探測系統

4.2.      視頻(pin)監控(kong)系統

4.3.      系統聯動

5.     電信(xin)電纜及(ji)線路(lu)

5.1.      電(dian)信線(xian)路(lu)(lu)包(bao)括電(dian)話(hua)線(xian)路(lu)(lu)、計算機網絡線(xian)路(lu)(lu)、擴音對講系統(tong)線(xian)路(lu)(lu)、火災自動報(bao)警線(xian)路(lu)(lu)、電(dian)視(shi)監視(shi)線(xian)路(lu)(lu)，各系統(tong)的線(xian)路(lu)(lu)各自組成獨立系統(tong)。

5.2.      廠區行政電話、調度電纜采用共纜方式配線；干線電纜盡量選用阻燃型電纜；火警系統選用阻燃耐火型電纜；擴音對講系統選用阻燃電纜；監控系統電纜選用非屏蔽 6 類網線（光纜）、電源電纜； 引至區域火災報警控制盤或區域火災報警盤為4芯單模光纖；控制室到各集合點的局域網、電視監控采用單模光纖統一配置，局域網與電視監控系統不共網。 廠區主干線電纜或光纜采用地下管道敷設方式，裝置區采用與儀表共用橋架，中間加隔板敷設，在沒有儀表橋架的地方單設獨立橋架、穿管或埋地敷設。火災報警系統室外應采用埋地敷設。

6.     無線(xian)對(dui)講系統

6.1.      本項目全廠設置一套4載頻的數字集群系統，工作在400MHz頻段，系統采用數字調制方式，TDMA尋址方式，12.5kHz分為2個時隙，當做2個信道使用，所有信道機時隙動態分配。 無線通信系統包括控制中心設備、基站設備、天饋設備、手持終端、車載臺、光纖直放站等。系統采用本安型無線對講機，其防爆等級應適合可能進入的防爆要求最高的場所。

6.2.      使用設備：使用RG2000等網關設備連接無線對講和調度系統。

7.     擴(kuo)音對講系(xi)統

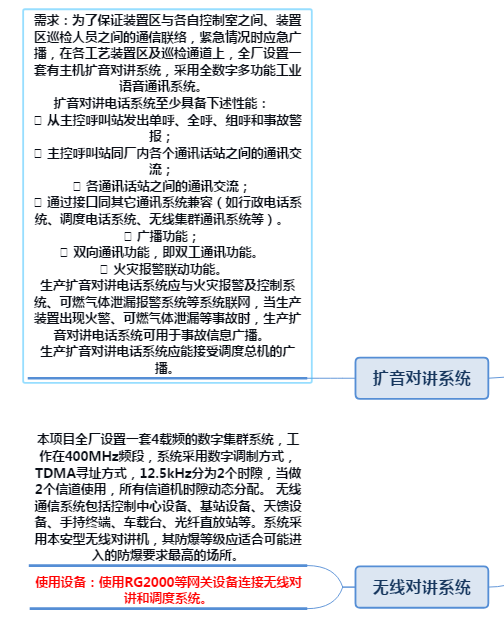

7.1.      需求：為了保證裝置區與各自控制室之間、裝置區巡檢人員之間的通信聯絡，緊急情況時應急廣播，在各工藝裝置區及巡檢通道上，全廠設置一套有主機擴音對講系統，采用全數字多功能工業語音通訊系統。
擴音對講電話系統至少具備下述性能：
1.從主控呼叫站發出單呼、全呼、組呼和事故警報；
2.主控呼叫站同廠內各個通訊話站之間的通訊交流；
3.各通訊話站之間的通訊交流；
4.通過接口同其它通訊系統兼容（如行政電話系統、調度電話系統、無線集群通訊系統等）。
5.廣播功能；
6.雙向通訊功能，即雙工通訊功能。
7.火災報警聯動功能。
生產擴音對講電話系統應與火災報警及控制系統、可燃氣體泄漏報警系統等系統聯網，當生產裝置出現火警、可燃氣體泄漏等事故時，生產擴音對講電話系統可用于事故信息廣播。
生產擴音對講電話系統應能接受調度總機的廣播。

8.     生產(chan)調度電話系(xi)統

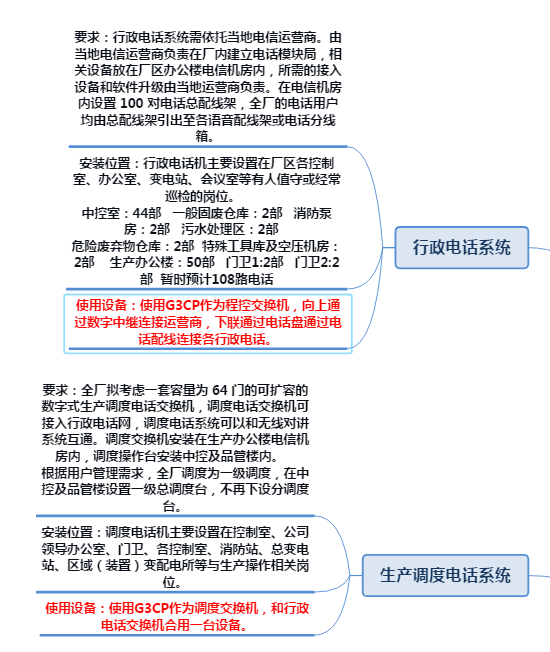

8.1.      要求：全廠擬考慮一套容量為 64 門的可擴容的數字式生產調度電話交換機，調度電話交換機可接入行政電話網，調度電話系統可以和無線對講系統互通。調度交換機安裝在生產辦公樓電信機房內，調度操作臺安裝中控及品管樓內。
根據用戶管理需求，全廠調度為一級調度，在中控及品管樓設置一級總調度臺，不再下設分調度臺。

8.2.      安裝位置：調度電(dian)(dian)話(hua)機(ji)主要設置在(zai)控(kong)制室(shi)(shi)、公(gong)司領導辦公(gong)室(shi)(shi)、門衛、各(ge)控(kong)制室(shi)(shi)、消防站(zhan)、總(zong)變電(dian)(dian)站(zhan)、區域（裝置）變配電(dian)(dian)所等(deng)與(yu)生(sheng)產(chan)操作(zuo)相關崗位。

8.3.      使用設備：使用G3CP作為調度交換機，和行政電話交換機合用一臺設備。

9.     行政(zheng)電話(hua)系統

9.1.      要求：行政電話系統需依托當地電信運營商。由當地電信運營商負責在廠內建立電話模塊局，相關設備放在廠區辦公樓電信機房內，所需的接入設備和軟件升級由當地運營商負責。在電信機房內設置 100 對電話總配線架，全廠的電話用戶均由總配線架引出至各語音配線架或電話分線箱。

9.2.      安裝位置：行政電話機主要設置在廠區各控制室、辦公室、變電站、會議室等有人值守或經常巡檢的崗位。
中控室：44部   一般固廢倉庫：2部   消防泵房：2部   污水處理區：2部
危險廢棄物倉庫：2部  特殊工具庫及空壓機房：2部    生產辦公樓：50部   門衛1:2部   門衛2:2部  暫時預計108路電話

9.3.      使用設備：使用G3CP作為程控交換機，向上通過數字中繼連接運營商，下聯通過電話盤通過電話配線連接各行政電話。
