1   ;       概述

目前在空管雷達(da)的應用中越來越多(duo)的用到同步串口傳(chuan)輸，傳(chuan)統的用法是通過PCM設備傳送9600bps的異(yi)步(bu)(bu)(bu)串(chuan)口數據，我公司長期(qi)關注(zhu)軍隊和民航的應(ying)用(yong)，提出了(le)雷達數據光傳輸解決方(fang)案，為雷達數據傳輸提供(gong)多種專用(yong)雷達數據接口。本方(fang)案支持同步(bu)(bu)(bu)和異(yi)步(bu)(bu)(bu)串(chuan)口傳輸，同步(bu)(bu)(bu)模(mo)式下(xia)最(zui)高(gao)支持128kbps，異步模式下最高支(zhi)持38.4kbps。

2          系統設計

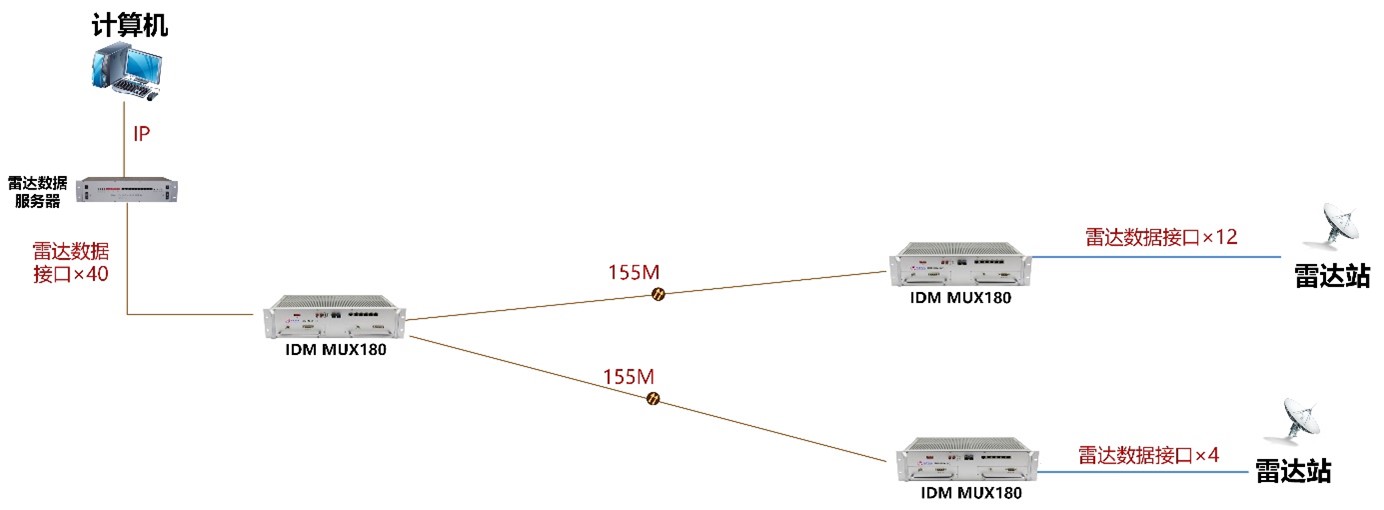

本(ben)方案(an)采(cai)用SDH光傳輸方(fang)案，支持點對(dui)點或者點對(dui)多點組網方(fang)式(shi)，典型(xing)的點對(dui)多點組網方(fang)式(shi)如(ru)下圖(tu)所示。

需求說明：

(1).   本次共有(you)2處雷達數據接(jie)入遠端，分別需要12路和4路雷達數據(ju)接入；

(2).   本次中心端需要提供40路雷(lei)達數據接(jie)口，其中16路對應本次兩(liang)處遠端的落地接入雷達(da)數據服務器，其余24路預留未來(lai)遠端(duan)接入使用。

方案(an)說明:

(1)     遠端雷(lei)達光(guang)傳(chuan)輸(shu)設備采用我司MUX180設備(bei)，單臺設備(bei)最多(duo)支持68路雷達數據接口；

(2)     雷達端(duan)光(guang)傳輸設備MUX180上聯(lian)通過155M光接口連(lian)接中(zhong)心端；

(3)     雷達監控中(zhong)心通過(guo)MUX180設備匯聚(ju)遠端(duan)的雷達數據接口業務，落地接入到雷達監管服務器中；

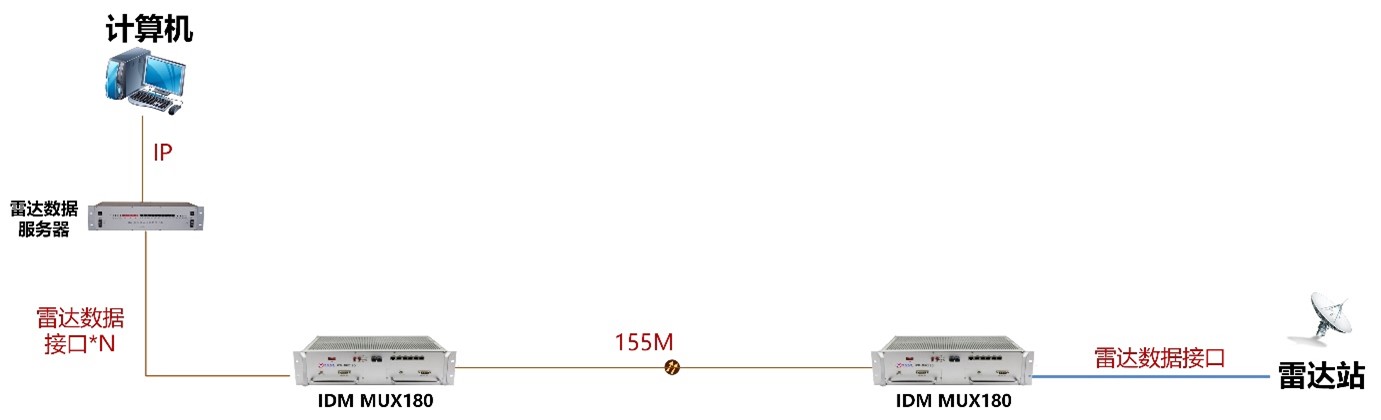

(4)     對于(yu)雷達數量比(bi)較少的應用場景(jing)，也可點對點光纖互聯進(jin)行(xing)傳(chuan)輸(shu)，典型應用圖如下。

3          系統(tong)配置

 4          設備介紹(shao)

4.1         IDM MUX180接入型SDH光電一(yi)體(ti)化傳輸(shu)設備

4.1.1             概(gai)述

IDM MUX180光電一體化傳輸設備是(shi)我公司(si)推出的(de)新(xin)一代基于MSTP技術(shu)和PCM技術的(de)光電一體(ti)化傳輸設備，集(ji)MSTP傳輸(shu)、PCM多業(ye)(ye)務(wu)接入功能于(yu)一體(ti)，可滿足廣大用戶對寬帶(dai)、窄(zhai)帶(dai)多種業(ye)(ye)務(wu)光(guang)纖(xian)傳輸和接入的(de)需求，利用SDH環網(wang)保(bao)(bao)護(hu)功(gong)能(neng)提供更可(ke)靠的通信保(bao)(bao)護(hu)。IDM MUX180一體機可直接(jie)(jie)連接(jie)(jie)遠端電話、計算機、攝像頭(tou)等終(zhong)端，在遠端還可以(yi)通過光口延伸，連接(jie)(jie)PDH光端(duan)機(ji)、光貓和(he)多業(ye)務光端(duan)機(ji)等，適應(ying)各種網(wang)絡拓(tuo)撲結構(gou)。

圖(tu)1  IDM MUX180設(she)備前面(mian)板示意圖

4.1.2             產品特(te)性(xing)

Ø  機箱結構采用19英(ying)寸標準3U機箱、插盤式設計；提供17個3U用(yong)戶插盤槽位；

Ø  兩(liang)個SFP類型STM-1光接口(kou)，支持(chi)SDH環(huan)網、鏈網，提供支路1+1通道保護；

Ø  提供TDM接口業(ye)務間(jian)的(de)252×252 VC-12級無阻塞交叉(cha)，支(zhi)持單向、雙(shuang)向和廣播業務；

Ø  最(zui)多(duo)支持(chi)180路(lu)64K時隙(xi)業務的接入(ru)；

Ø  可提供4組物理隔離的EoS以太網，每(mei)組EoS帶(dai)寬為N×VC12（N=1~50）可設(she)；每組并提供(gong)1組擴(kuo)展(zhan)以(yi)太網(wang)端口預留(liu)；與8FE盤配套使(shi)用擴展以太網接口數量(liang)；

Ø  提供5合一2線音頻卡：3U-8MVOICE；每張盤提(ti)供8路2線音頻；每路2線音頻可以配(pei)置成(cheng)FXO/FXS/熱線(xian)/磁石/2100磁石模(mo)式；

Ø  可插入雷達(da)數(shu)據(ju)接入盤(pan)，單盤(pan)提供(gong)4路雷達數據業務接口，支(zhi)持同步和異步工(gong)作模式(shi)，同步模式(shi)下傳輸(shu)速率支(zhi)持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸速率最高支持38.4kbps，38.4kbps以下速率(lv)自適應(ying)；

Ø  時(shi)鐘(zhong)源(yuan)可以(yi)選擇線(xian)路時(shi)鐘(zhong)、外時(shi)鐘(zhong)(2Mbit/s或(huo)2MHz)和自(zi)由振蕩；

Ø  提供17個用戶(hu)槽位，可插入(ru)多種業務(wu)盤，提(ti)供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻(pin)、X.50和10M/100M以太網等語音和數據(ju)業(ye)務(wu)的接入；

Ø  可以插入3UMPCONV用戶光(guang)口擴展盤、WG300信令交(jiao)換盤(pan)；

Ø  標(biao)準(zhun)機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；

Ø  提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道(dao)，提供SNMP簡單網絡(luo)管理(li)協議；

Ø  DC -48V和(he)AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源(yuan)；

4.1.3          ;   技術(shu)規(gui)格

光接(jie)口

E1接口

以(yi)太網

FXO、FXS接口

同(tong)向64K接口

EM2/4線接口

磁石接(jie)口

雷達數(shu)據接口

V.35接口

電源及功耗

環境條件

產品尺寸

4.1.4             應用示例一

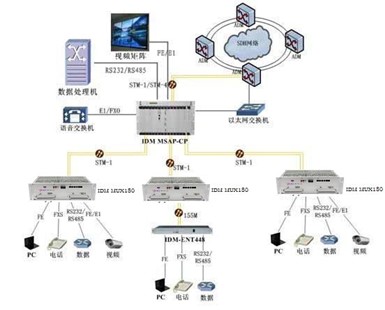

圖2 星型網絡應用示意圖

IDM MUX180可以與其他SDH設備(bei)組成星型(xing)網絡，向用戶提供電話(hua)、數據、IP、視頻業務(wu)。
