二      系統組成(cheng)

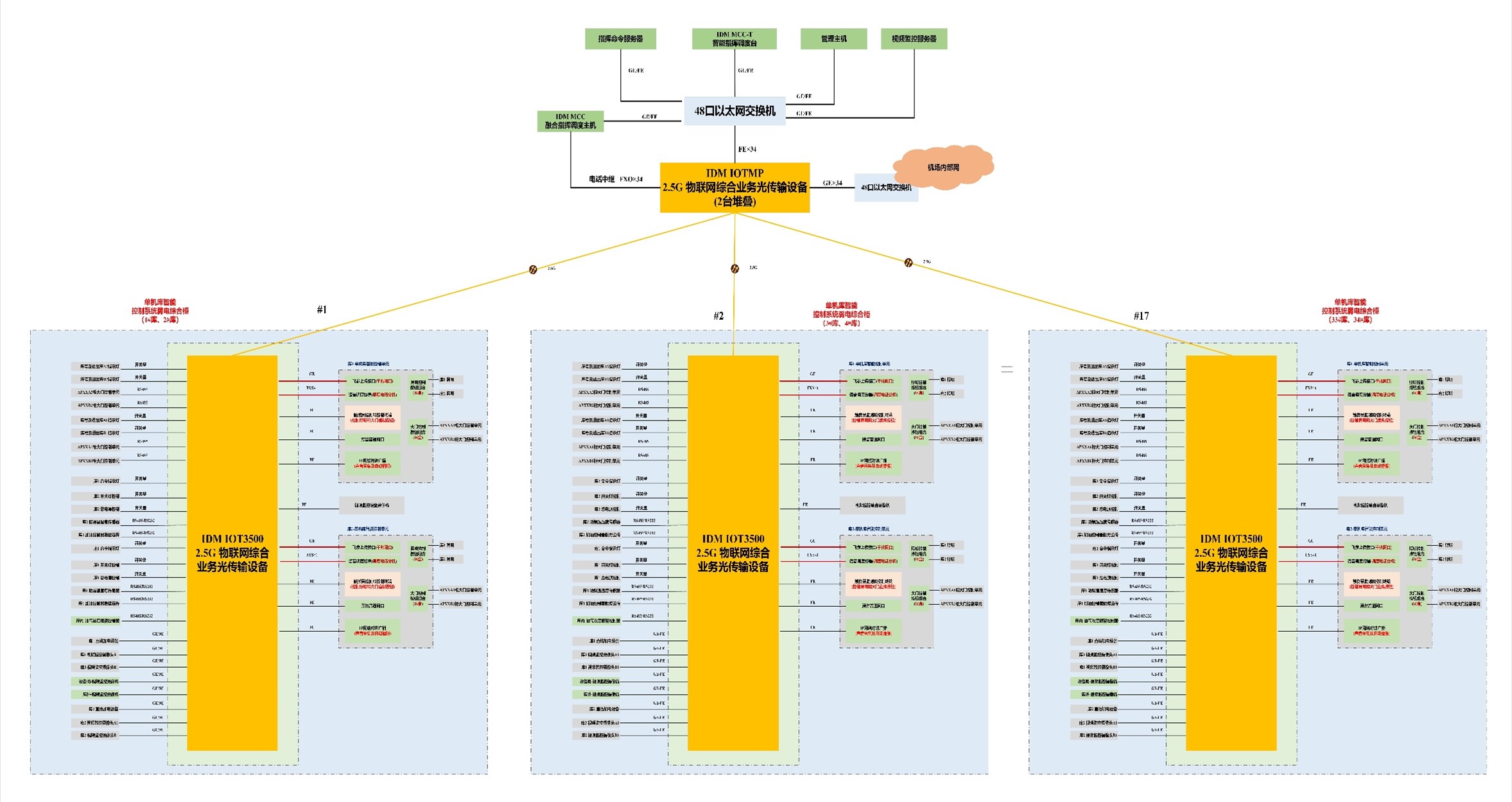

本系統拓撲圖如上圖所示(shi)，主要完成了(le)指揮(hui)中心(xin)對34個機庫的音視頻指揮調度、機庫各系統運行狀態監控功能。

指(zhi)揮中心部署有(you)IDM融合指揮調度主機，指揮命令服務器、IDM MCC-T智能指揮調度臺、管理主機、視頻監控服務器、2臺IDM IOTMP 2.5G物聯網(wang)綜(zong)合業務光傳輸(shu)設備、2臺(tai)48口以(yi)太網交換機。

遠端34個(ge)機庫(ku)，每2個機(ji)庫(ku)共用1個智能控制系統弱(ruo)電綜合柜，部署1臺IDM IOT3500 2.5G 物(wu)聯網(wang)綜合業務光傳輸(shu)設備。

從指(zhi)揮中心到(dao)各(ge)智能控制系統弱電綜合柜通(tong)過光纖互聯(lian)，遠(yuan)端IDM IOT3500 2.5G 物聯(lian)網綜合業務(wu)光傳輸(shu)設備通過2.5G光(guang)線路匯聚接入(ru)到指(zhi)揮(hui)中心IDM IOTMP 2.5G物(wu)聯網綜合業(ye)務光傳(chuan)輸(shu)設備，實(shi)現機(ji)庫音視頻信號、飛(fei)參業(ye)務數(shu)據、調度(du)電(dian)話、機(ji)庫運(yun)行各系統狀(zhuang)態數(shu)據的上傳(chuan)以及下發指令的傳(chuan)輸(shu)。

2.1         指揮中心(xin)系統功(gong)能

2.1.1             IDM MCC-T智能指揮調度臺

(1).   支持中心端選中任一機(ji)庫進行廣播；

(2).   支持中心端(duan)將多個機庫編到一個對講組進行同時(shi)廣(guang)播(bo)；

(3).   支持中(zhong)心端(duan)對任一機(ji)庫進(jin)行監聽(ting)。也支持編程(cheng)巡檢監聽(ting)；

(4).   支持機(ji)庫通過按鈕(niu)進行(xing)呼叫中心端，并進行(xing)對(dui)講；

(5).   支持機庫(ku)物聯(lian)網檢測事件(jian)相關聯(lian)的觸發播音，機庫(ku)觸發后可(ke)以同時向機庫(ku)和中心(xin)端播音；

(6).   支(zhi)持對所有終端的(de)定時播放文件(jian)列表；

(7).   支(zhi)持實時(shi)插(cha)播語音高于(yu)文件播音的優(you)先級；

(8).   通(tong)過中(zhong)心端(duan)的(de)電(dian)話(hua)網(wang)關，支持(chi)機庫播(bo)音和電(dian)話(hua)系統(tong)互(hu)通(tong)；

(9).   支持(chi)音頻網關接入，可以播放(fang)CD、模(mo)擬話筒、模(mo)擬調音臺的語音；

(10).           自動(dong)播(bo)音模式包括定時(shi)觸發(fa)、事件觸發(fa)、循環處(chu)罰(fa)等。

2.1.2             IDM MCC融合指揮調度主機

IDM融合指揮調度主機是集IP廣播系(xi)統、音視(shi)頻對講、IP電話(hua)系統和程控交(jiao)換(huan)等多個系統功能(neng)模塊(kuai)于一體的(de)多功能(neng)融合通(tong)信平(ping)臺。

IDM融合通信平臺可(ke)以對本(ben)地(di)或遠端的網絡音頻(pin)設(she)備進行(xing)統(tong)一集中化(hua)的配置管理以及(ji)音視頻(pin)通信業務的支持。

通過PC專業客戶端軟件、app終端(duan)應用(yong)軟件等產品實現(xian)所有功(gong)能(neng)，包括語音、視頻、數據、指令(ling)、預案等調度功(gong)能(neng)一應俱(ju)全，還可通(tong)過(guo)專業(ye)網關服(fu)務(wu)模(mo)塊實現(xian)與(yu)不同通(tong)信(xin)系統的(de)(de)無縫對(dui)接融合，提供各個終端(duan)和通(tong)信(xin)指揮平臺的(de)(de)數據/圖像/語音(yin)的互聯互通(tong)。具體功(gong)能如下(xia)：

l  語音(yin)調度(du)

l  視(shi)頻調(diao)度

l  視頻監控

l  對講

l  語音/視頻會議

l  語音/文(wen)件廣播(bo)

l  消息指令調度

l  預案調(diao)度(du)

l  GIS調度

l  通話記錄管理

l  多媒(mei)體記(ji)錄(lu)管理

l  用戶資源管理

l  中繼/路(lu)由(you)管理

l  終端參(can)數(shu)統一管(guan)理

l  系統權(quan)限管理

2.1.3         ;    架構(gou)說明

(1). 融合(he)通信系統(tong)

安裝在本地服務器或(huo)服務端，完成終端設備配置(zhi)、注冊、分(fen)組、管(guan)理等(deng)功(gong)能；

(2). 融合通信平臺(tai)

圖形化界面操作平(ping)臺(tai)，可安裝在WINDOWS和Linux操(cao)作(zuo)平(ping)臺，通過(guo)和融(rong)合(he)通信(xin)系統的實時通信(xin)，機庫管理(li)員/操作(zuo)員利(li)用此平臺(tai)進行設備狀態查看(kan)，并可進行單點或(huo)者區域喊話(hua)、廣播、會議(yi)、視頻聯動等功能操作(zuo)。

(3). 廣播對講APP

圖形化界面操作(zuo)平臺，支持安(an)卓(zhuo)系(xi)統(tong)安(an)裝(zhuang)。針對(dui)移動人員通過此(ci)APP進行喊話(hua)、廣(guang)播、查看設(she)備狀(zhuang)態等便(bian)捷功能。

(4). 接(jie)入(ru)終端

模擬電(dian)話機、SIP話機、SIP網絡音箱、SIP壁掛音箱、SIP音柱、網(wang)絡(luo)語音對講、網(wang)絡(luo)視頻對講、廣播(bo)網(wang)關、手(shou)機APP、網絡攝(she)像頭等。

2.1.4             系統功能

(1). 支持中(zhong)心端選中(zhong)任一(yi)機庫進行廣播；

(2). 支持(chi)中心端將多個(ge)機庫編到一個(ge)對講組進行同(tong)時廣播；

(3). 支持中心端對(dui)任一(yi)機(ji)庫進行監(jian)聽。也支持編程巡檢監(jian)聽；

(4). 支持機庫(ku)通過按鈕進(jin)行呼叫中心端(duan)，并進(jin)行對講；

(5). 支持(chi)機庫物聯網檢測事件相關(guan)聯的觸(chu)發播音，機庫觸(chu)發后可以(yi)同時向機庫和中(zhong)心端播音；

(6). 支持對所(suo)有(you)終端的定時(shi)播放(fang)文件(jian)列表；

(7). 支持實(shi)時(shi)插(cha)播語音高于文件(jian)播音的優先級；

(8). 通過中心端的電話網關(guan)，支持機庫(ku)播音和電話系統互通；

(9). 支持音頻網關接入，可以(yi)播放CD、模(mo)擬話(hua)筒、模(mo)擬調音臺的語音；

(10).           自動播音模式包括定(ding)時觸發、事件觸發、循(xun)環處罰等。

2.2         物聯網調度(du)平臺

2.2.1             指揮(hui)命(ming)令(ling)服務器

該服務器主要完成(cheng)指揮中心對機庫(指示(shi)燈(deng)、大門、總(zong)電源、開關燈(deng)等)遠程控(kong)制命令的下達(da)和服務功能。

2.2.2             組成與方(fang)案

基于(yu)物聯網的(de)(de)(de)機庫(ku)(ku)(ku)數(shu)(shu)(shu)據采集(ji)服(fu)務平臺實現機庫(ku)(ku)(ku)內網絡設(she)備、傳(chuan)感器感知設(she)備、各種(zhong)控(kong)制(zhi)設(she)備的(de)(de)(de)數(shu)(shu)(shu)據采集(ji)、協議轉化(hua)(hua)、數(shu)(shu)(shu)據處(chu)理和可(ke)視(shi)化(hua)(hua)展示等(deng)功能。實現機庫(ku)(ku)(ku)設(she)施設(she)備管(guan)(guan)理全數(shu)(shu)(shu)字化(hua)(hua)、虛(xu)擬化(hua)(hua)、集(ji)約(yue)化(hua)(hua)、智能化(hua)(hua)等(deng)目標(biao)，關(guan)鍵運(yun)(yun)(yun)行數(shu)(shu)(shu)據（加電裝(zhuang)置、加油裝(zhuang)置、設(she)備開關(guan)、用(yong)(yong)電、用(yong)(yong)水）的(de)(de)(de)自動(dong)采集(ji)、遠(yuan)程實時(shi)監(jian)控(kong)、智能預(yu)警，加強對機庫(ku)(ku)(ku)運(yun)(yun)(yun)行情況的(de)(de)(de)實時(shi)監(jian)管(guan)(guan)力(li)度：通過(guo)對機庫(ku)(ku)(ku)現場的(de)(de)(de)各類(lei)運(yun)(yun)(yun)行數(shu)(shu)(shu)據的(de)(de)(de)分析(xi)和數(shu)(shu)(shu)據挖掘，為機庫(ku)(ku)(ku)運(yun)(yun)(yun)行管(guan)(guan)理提供實時(shi)運(yun)(yun)(yun)行監(jian)測、過(guo)程控(kong)制(zhi)、運(yun)(yun)(yun)行模擬、運(yun)(yun)(yun)行異常預(yu)警、優(you)化(hua)(hua)運(yun)(yun)(yun)行決策(ce)、風險分析(xi)等(deng)功能。

建立感知層(ceng)體系，感知層(ceng)設備(bei)主(zhu)要包括加電裝置(zhi)(zhi)、加油(you)裝置(zhi)(zhi)、總電源、油(you)泵(beng)、油(you)罐、風機、在線儀器儀表(biao)、自控系統和溫濕度環(huan)境(jing)監(jian)測傳感器等，是物(wu)(wu)聯網技術(shu)構架的基礎(chu)，通(tong)過智能(neng)物(wu)(wu)聯網網關等設備(bei)實(shi)現數據協議轉換，進行多種通(tong)信接口、通(tong)信協議的轉換，實(shi)現自動采集各(ge)種PLC和驅動器的運行數據，并(bing)通過物聯(lian)網(wang)協議建立與各類PLC、驅(qu)動(dong)器間的(de)數據通訊，最終(zhong)形成完善的(de)感(gan)知層體系(xi)。

感(gan)知(zhi)層(ceng)提供(gong)大量的(de)(de)(de)(de)設備設施(shi)、物聯網傳(chuan)感(gan)器的(de)(de)(de)(de)運行(xing)(xing)(xing)(xing)數(shu)(shu)據(ju)，只(zhi)有深入(ru)挖(wa)掘(jue)各類數(shu)(shu)據(ju)間(jian)的(de)(de)(de)(de)關系，合理(li)(li)(li)利用好這些數(shu)(shu)據(ju)，物聯網體系的(de)(de)(de)(de)建立(li)才有意義，即(ji)物聯網調度(du)平(ping)臺。首先它通(tong)(tong)過(guo)(guo)感(gan)知(zhi)層(ceng)的(de)(de)(de)(de)各類數(shu)(shu)據(ju)的(de)(de)(de)(de)初步(bu)加(jia)工和展(zhan)示，實(shi)現對(dui)(dui)機(ji)(ji)(ji)庫(ku)實(shi)時運行(xing)(xing)(xing)(xing)數(shu)(shu)據(ju)的(de)(de)(de)(de)超限告警；其次通(tong)(tong)過(guo)(guo)對(dui)(dui)生產運行(xing)(xing)(xing)(xing)數(shu)(shu)據(ju)的(de)(de)(de)(de)匯總計(ji)算，實(shi)現機(ji)(ji)(ji)庫(ku)日常運行(xing)(xing)(xing)(xing)管(guan)(guan)理(li)(li)(li)的(de)(de)(de)(de)各類圖表，方便管(guan)(guan)理(li)(li)(li)人員進行(xing)(xing)(xing)(xing)日常運行(xing)(xing)(xing)(xing)情況(kuang)的(de)(de)(de)(de)總結與分(fen)(fen)(fen)析(xi)；通(tong)(tong)過(guo)(guo)機(ji)(ji)(ji)庫(ku)運行(xing)(xing)(xing)(xing)數(shu)(shu)據(ju)的(de)(de)(de)(de)深入(ru)分(fen)(fen)(fen)析(xi)挖(wa)掘(jue)實(shi)現指(zhi)導機(ji)(ji)(ji)庫(ku)運行(xing)(xing)(xing)(xing)管(guan)(guan)理(li)(li)(li)的(de)(de)(de)(de)各類異(yi)常預警、優化調度(du)分(fen)(fen)(fen)析(xi)、綜合決策等，以及指(zhi)導機(ji)(ji)(ji)場綜合運營決策的(de)(de)(de)(de)設備分(fen)(fen)(fen)析(xi)、成本分(fen)(fen)(fen)析(xi)、風(feng)險分(fen)(fen)(fen)析(xi)等。物(wu)聯網調度(du)平臺，可(ke)以對機庫內的數(shu)據采集設備、控(kong)制進行靈活(huo)編(bian)程控(kong)制。

2.2.3             系統功能(neng)

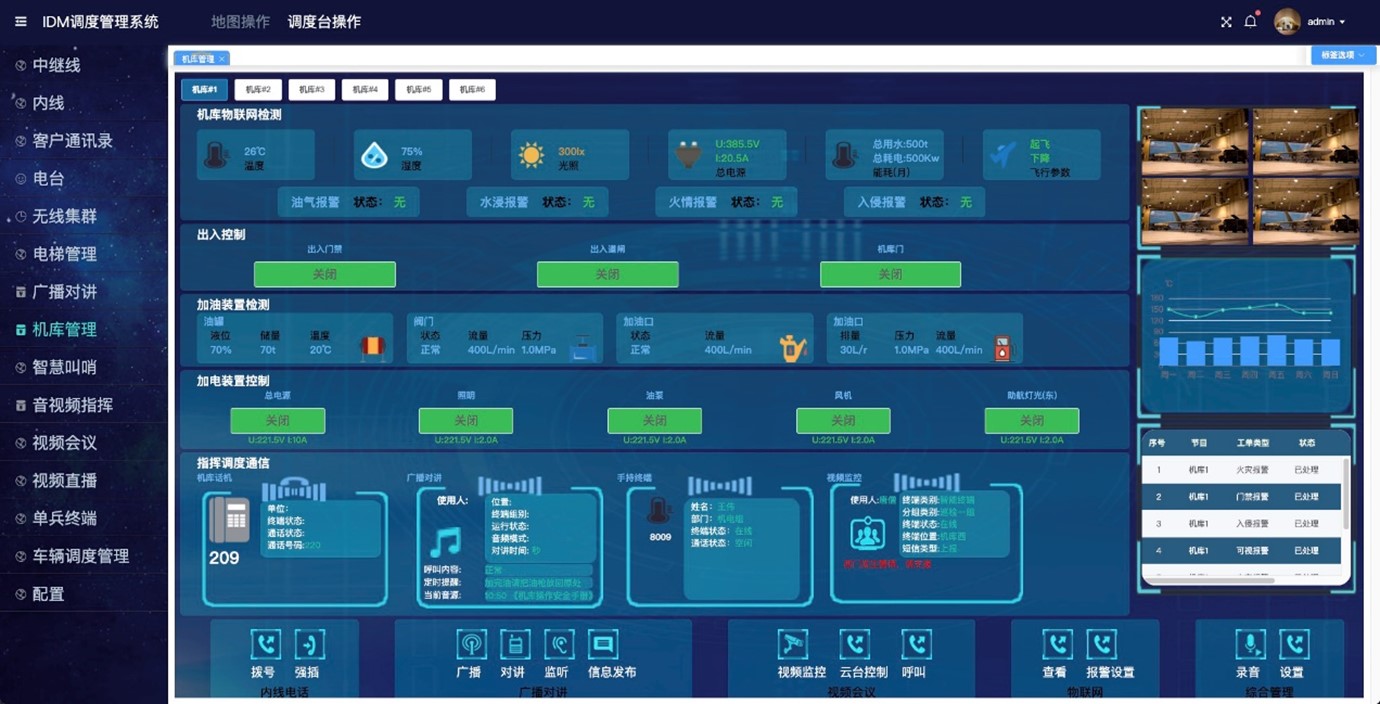

在中(zhong)心(xin)端可(ke)以進行(xing)遠程操(cao)作，也可(ke)以在機(ji)庫提(ti)供觸摸屏(ping)操(cao)控臺進行(xing)本地操(cao)作；對所有(you)采集器(qi)都可(ke)以設(she)置(zhi)位置(zhi)、名稱、IP地址、量程(cheng)、單(dan)位、采集速率(lv)等(deng)，可(ke)以查看當前數(shu)據，和歷史數(shu)據；對所有(you)控制(zhi)(zhi)(zhi)器都可(ke)以設置(zhi)，人工(gong)控制(zhi)(zhi)(zhi)、自動控制(zhi)(zhi)(zhi)，人工(gong)與自動的切換規則(ze)；可(ke)以訂閱控制(zhi)(zhi)(zhi)參數(shu)，可(ke)以編制(zhi)(zhi)(zhi)控制(zhi)(zhi)(zhi)規則(ze)等(deng)；具有(you)機(ji)庫(ku)參數(shu)采集和操(cao)作的大數(shu)據處理(li)功能，如大數(shu)據預警、數(shu)據統(tong)計、機(ji)庫(ku)態勢展示等(deng)。

遠(yuan)程監(jian)視管(guan)理實現(xian)對機庫加(jia)油、加(jia)電等自控系統中運(yun)行(xing)數據、設備運(yun)行(xing)狀態數據的自動實時采集(ji)，遠(yuan)程實時傳輸, 融(rong)入(ru)預警(jing)(jing)告警(jing)(jing)功能(neng)，通過閃爍、聲(sheng)音、彈出信息框、短信等直觀(guan)展現各類數(shu)據(ju)的(de)超限報(bao)(bao)警(jing)(jing)。同時在報(bao)(bao)警(jing)(jing)處(chu)理中融(rong)入(ru)報(bao)(bao)警(jing)(jing)處(chu)理預案功能(neng)和歷史同類報(bao)(bao)警(jing)(jing)提示功能(neng)，使報(bao)(bao)警(jing)(jing)的(de)處(chu)理智能(neng)化，提高處(chu)理效率，實(shi)現對(dui)實(shi)時采集(ji)數(shu)據(ju)的(de)對(dui)比分析(xi)，以曲(qu)線(xian)的(de)形式直觀(guan)展現數(shu)據(ju)波動(dong)情況，并可隨時對(dui)歷史數(shu)據(ju)進行查看。

設備(bei)資產管(guan)理圍繞設備(bei)日常管(guan)理中(zhong)檔案臺賬(zhang)、養護、維修、大(da)修技(ji)改審批、備(bei)品備(bei)件庫(ku)存等業務管(guan)理內容，形成信(xin)息化的設備(bei)管(guan)理體系。同時可(ke)對設備(bei)的各類運行(xing)數據進行(xing)匯總統計，形成各類分析預測(ce)管(guan)理。

決(jue)策分析(xi)管理調用系統中存儲的各類(lei)運(yun)行數據，實現(xian)對(dui)設(she)備(bei)、能耗、成(cheng)本(ben)等(deng)的分析(xi)與(yu)監控(kong)。并通過(guo)表格、翻(fan)牌器、折線(xian)圖(tu)(tu)、柱狀圖(tu)(tu)、散(san)點(dian)圖(tu)(tu)、餅圖(tu)(tu)、漏斗(dou)圖(tu)(tu)、雷達圖(tu)(tu)、桑基(ji)圖(tu)(tu)、平(ping)行坐標圖(tu)(tu)、地圖(tu)(tu)、詞云(yun)、瀑布(bu)圖(tu)(tu)、內嵌網頁、富文本(ben)、雙Y軸圖等多(duo)種圖表，可進行機庫數(shu)據監測數(shu)據項的分(fen)析。

IDM物聯網調(diao)度(du)平(ping)臺，可以對機庫內的數據(ju)采集(ji)設備、控制進行靈(ling)活編(bian)程(cheng)控制。

(1)   在(zai)中心(xin)端(duan)可以進(jin)行遠程操作(zuo)，也可以在(zai)機庫(ku)提(ti)供(gong)觸摸屏操控臺進(jin)行本地操作(zuo)；

(2)   調度臺上為每一個采集器、控制器分配一個操作按鈕；

(3)   對所有采集器都可(ke)以設(she)置(zhi)位置(zhi)、名稱、IP地(di)址、量(liang)程、單(dan)位、采集速率等，可以查看(kan)當(dang)前數據(ju)，和歷(li)史數據(ju)；

(4)   對所有控(kong)(kong)制(zhi)器都可以(yi)設置，人(ren)工控(kong)(kong)制(zhi)、自(zi)(zi)動(dong)控(kong)(kong)制(zhi)，人(ren)工與自(zi)(zi)動(dong)的切換規則；可以(yi)訂閱控(kong)(kong)制(zhi)參(can)數，可以(yi)編制(zhi)控(kong)(kong)制(zhi)規則等；

(5)   具有機(ji)(ji)庫(ku)參數(shu)采集和(he)操作的大(da)數(shu)據處理功能，如大(da)數(shu)據預警、數(shu)據統計、機(ji)(ji)庫(ku)態(tai)勢展示等。



機庫控制內容有(you)：

(1)   機庫(ku)照明控制,可以(yi)遙(yao)控(kong)(kong)或本地控(kong)(kong)制，支持(chi)(chi)基(ji)于電流(liu)或光照(zhao)度(du)的檢(jian)測和(he)報警。支持(chi)(chi)與人員(yuan)進入(ru)、與室內光照(zhao)度(du)的聯(lian)動控(kong)(kong)制；

(2)   飛機出入庫(ku)的(de)信號燈控(kong)制，可以遙控(kong)或(huo)本地(di)(di)控(kong)制，支(zhi)持基于(yu)電流或(huo)光照度的(de)檢測和報(bao)警。支(zhi)持本地(di)(di)和中心端的(de)控(kong)制；

(3)   機庫總電源的監測(ce)(ce)和控制(zhi)，支(zhi)持(chi)電流檢測(ce)(ce)和電壓檢測(ce)(ce)手段。可以遙控或本地控制(zhi)；

(4)   直線加電裝(zhuang)置參(can)數監測；

(5)   直線加油裝置參數監測；

(6)   預留飛參上(shang)傳接口(kou)；（使用千(qian)兆(zhao)以太網、或USB接口，軟件(jian)上僅作安全確認）

(7)   視頻監控系(xi)統融合(he)集成(cheng)；可以(yi)對(dui)攝像頭云臺操作，以(yi)及(ji)錄像、查詢等；

(8)   對于(yu)常用的功能及操(cao)作(zuo)，以菜單(dan)方(fang)式(shi)提示；畫面刷新的時間不大于(yu)2秒；

(9)   單一故(gu)障發生時，故(gu)障畫面的報(bao)警響應時間不大(da)于5秒；

(10)  ;           控制指(zhi)令發(fa)出(chu)后，現場(chang)設備開始執行動作的響應時間應小于(yu)2秒；

(11)             有幫助與(yu)操作(zuo)指導功能(neng)，使用者可通過此功能(neng)完(wan)成各項操作(zuo)；

(12)             提供(gong)已編(bian)制的(de)時(shi)間或事件自控程(cheng)序(xu)應用(yong)軟件的(de)信息，信息內容(rong)包(bao)括：編(bian)制內容(rong)、 編制者(zhe)姓名(ming)、編制時(shi)間(jian)(jian)和修改(gai)者(zhe)姓名(ming)、時(shi)間(jian)(jian)及修改(gai)內(nei)容；

(13)             記錄系(xi)統操作及(ji)確認各類(lei)報(bao)警信息時間及(ji)確認人姓名；

(14)             應詳(xiang)細說(shuo)明系統軟(ruan)件(jian)的構成(cheng)和(he)工作方式，如中央控(kong)制(zhi)軟(ruan)件(jian)、控(kong)制(zhi)器(qi)控(kong)制(zhi)軟(ruan)件(jian)；軟(ruan) 件應為模塊化組(zu)件，可靈活組(zu)裝；應詳細說明系統實時(shi)數據庫的設計原則和(he)構成(cheng)。

(15)             要求采用(yong)(yong)分(fen)層面(mian)向用(yong)(yong)戶的(de)開放式、標準化、模塊化結構的(de)軟件，便于系統功能 的(de)擴充和更(geng)新，具(ju)有較強的(de)容錯(cuo)能力和較短的(de)響應時(shi)間(jian)。

(16)             應用軟(ruan)件至少應包含圖(tu)形化操作功(gong)能、報警管理(li)功(gong)能、編程功(gong)能、歷史數(shu)據(ju)記 錄與管理功能(neng)、報(bao)表(biao)生成功能(neng)、趨勢(shi)圖(tu)分(fen)析(xi)功能(neng)、系統(tong)管理功能(neng)等。

(17)             圖形化操作功能應以彩色圖形顯示工程平面圖、設備分布圖、受監控系統圖等 相關圖形，圖例應為設備實(shi)物(wu)的模擬(ni)圖，在圖例旁邊實(shi)時顯示(shi)系統或(huo)設備的動(dong)態數據。 通過圖(tu)形、動(dong)畫、報表等多種方式(shi)表示設備的開/關、手動/自(zi)動、故障等(deng)狀態和溫濕度、 電量等(deng)參數，僅使用鍵盤(pan)或鼠標(biao)即可以完(wan)成(cheng)對(dui)所有設備的(de)在線控制和監控操(cao)作(zuo)，但并不中斷(duan)系統的(de)正常運行；集成(cheng)語(yu)言(yan)提(ti)示平臺，各種操(cao)作(zuo)及(ji)報警(jing)的(de)及(ji)時提(ti)示，標(biao)準(zhun)普通話語(yu)音。
