方案需求

該項目通(tong)信系統由1個中心節點和24個分節點組成，工程目的(de)是(shi)給每個節點提(ti)供百兆以太網業務和后期的(de)E1、電話等擴展(zhan)業務。

中心(xin)節點(dian)作為(wei)匯聚節點(dian)，接入到運(yun)營商以太(tai)網交換機(ji)或者(zhe)路由器上(shang)，租用運(yun)營商的千(qian)兆(zhao)或百兆(zhao)以太(tai)網業務接口(kou)。

各分節點(dian)采(cai)用SDH環網(wang)或者鏈網(wang)的(de)(de)形式組(zu)網(wang)，實現各節(jie)點本(ben)地(di)以太網(wang)業(ye)務的(de)(de)接入。

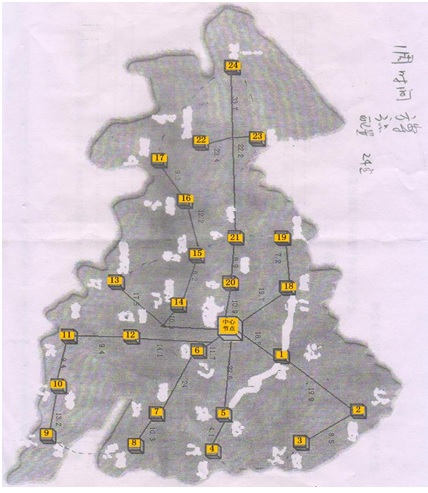

項目各節點(dian)分布如下圖所示。

上圖所示表明了各節(jie)點(dian)之間的(de)實際距離，其中若干節(jie)點(dian)之間的(de)距離說(shuo)明如下：

1)        節點(dian)3和節點4之間距離為40KM；

2)        節點8和節點9之(zhi)間(jian)距(ju)離為(wei)40KM；

3)        節(jie)點(dian)12和(he)節點13之間距離為20KM；

4)        節點17和(he)節點(dian)22之間(jian)距離為20KM；

5)        節點19和節點21之間距離為20KM。

該通(tong)信系統設計要求由4各(ge)環網(wang)和若干鏈路分支(zhi)組(zu)成(cheng)，具體(ti)組(zu)網(wang)形式要求如下：

1)        由節點(dian)1、2、3、4和(he)5組成一個SDH環(huan)網；

2)        由節點6、7、8、9、10、11和12組成一個SDH環網；

3)        由節(jie)點14、15、16、17和(he)22組成一個(ge)SDH環網；

4)        由節點18、19、20和21組成(cheng)一(yi)個SDH環網；

5)        節點12出1個光分支連接(jie)節點13；

6)        節點21出(chu)2個光分支分別連接到節(jie)點(dian)23和24。

方案描述

該(gai)系統方案(an)設計采(cai)用MSTP多業務(wu)光傳(chuan)輸設備進(jin)行組網，以(yi)中心節點為核心匯(hui)聚點，各分節點組成(cheng)4個STM-1環網，同時采用光(guang)鏈路分支的(de)形式接(jie)入其中的(de)幾個節(jie)點。

中心(xin)節(jie)點是本系(xi)統的(de)匯(hui)聚(ju)節(jie)點，一般部署在中心(xin)機(ji)房(fang)，可接入運營商的(de)以太網租(zu)用線(xian)路、E1專線接口以及電話(hua)程控(kong)交(jiao)換(huan)機。中心(xin)節點使用(yong)我公(gong)司匯聚型SDH光傳輸(shu)設(she)備(bei)MSAP-G3CP設備，可提供千(qian)兆/百(bai)兆以太(tai)網接口、E1接口、電話中(zhong)繼接口(模擬中(zhong)繼(ji)或數(shu)字(zi)中(zhong)繼(ji))。該方案(an)中目前只使用以太網業務功能(neng)。

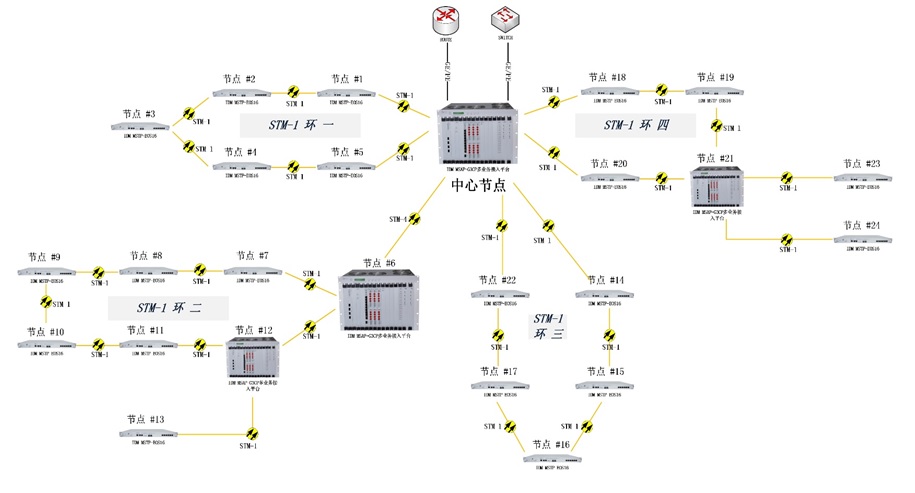

SDH光傳(chuan)輸設備環(huan)網系統解決方案應用示(shi)例

各分節點采用環(huan)網(wang)形式組(zu)網(wang)，組(zu)網(wang)節點分布(bu)和使用設備如下：

1)        由(you)節(jie)點1、2、3、4和5組成1個STM-1環網，都使用我公司接入型SDH光傳輸設備MSTP155-16，該(gai)設備通(tong)過STM-1光接口(kou)組成(cheng)互(hu)備(bei)份環路，每臺設備(bei)標配4路獨立的(de)物理隔離(li)百兆以太網(wang)接口(kou)，提(ti)供3個業務槽位擴(kuo)容使(shi)用，可(ke)插入以太網接入板、電話接入板和(he)E1接入板(ban)；

2)        由節點6、7、8、9、10、11和(he)12組成(cheng)1個(ge)STM-1環網。其中節點6和節點12使(shi)用我公司(si)匯(hui)聚型SDH光傳輸設備MSAP-G3CP設備(bei)，節點6向(xiang)上通過STM-4光線(xian)路(lu)和(he)中(zhong)心節點(dian)設備相連(lian)，向下通過STM-1光線路和(he)節點(dian)7、8、9、10、11和12組成STM-1環網。節點(dian)12通(tong)過(guo)引(yin)出一(yi)個STM-1光支(zhi)路連(lian)接節點(dian)13。其余節點(dian)7、8、9、10和11都使用我(wo)公司接入型(xing)SDH光(guang)傳(chuan)輸設備MSTP155-16。該(gai)環(huan)中每節(jie)點(dian)提供4路獨立的(de)物理(li)隔(ge)離百(bai)兆以太(tai)網接口，同(tong)時也留有空閑業務槽位(wei)供(gong)擴(kuo)容使用；

3)        由節點14、15、16、17和22組(zu)成1個STM-1環網，都使(shi)用我公(gong)司(si)接入型SDH光傳(chuan)輸設備(bei)MSTP155-16，該設備通過STM-1光接(jie)口組成(cheng)互備份環路(lu)，每臺設備標配4路獨(du)立的物理隔離百(bai)兆以太網接口，提供3個(ge)業(ye)務槽位擴(kuo)容(rong)使用，可插入以太網接入板、電話接入板和E1接入板；

4)        由(you)節點18、19、20和(he)21組(zu)成一(yi)個SDH環網組(zu)成(cheng)1個STM-1環網。其中(zhong)節點21使用我(wo)公司匯聚型(xing)SDH光傳(chuan)輸設備(bei)MSAP-G3CP設備，和節點(dian)18、19和20的接入型SDH光傳(chuan)輸設備(bei)MSTP155-16組成(cheng)STM-1環(huan)網(wang)的同時，引出(chu)2路STM-1光支路連接節點23和24。該環(huan)中每節點提供4路獨立的物理隔離百(bai)兆(zhao)以(yi)太網(wang)接(jie)口，同時也留有空閑業務槽(cao)位供擴容使用；

5)        節點13、23和24設備都采用我公司接入型SDH光傳輸設備MSTP155-16。每(mei)節點提供4路獨立的物理隔離百兆(zhao)以太(tai)網接(jie)口，同時也留有空閑業(ye)務(wu)槽(cao)位供擴容(rong)使(shi)用。
