一 概述

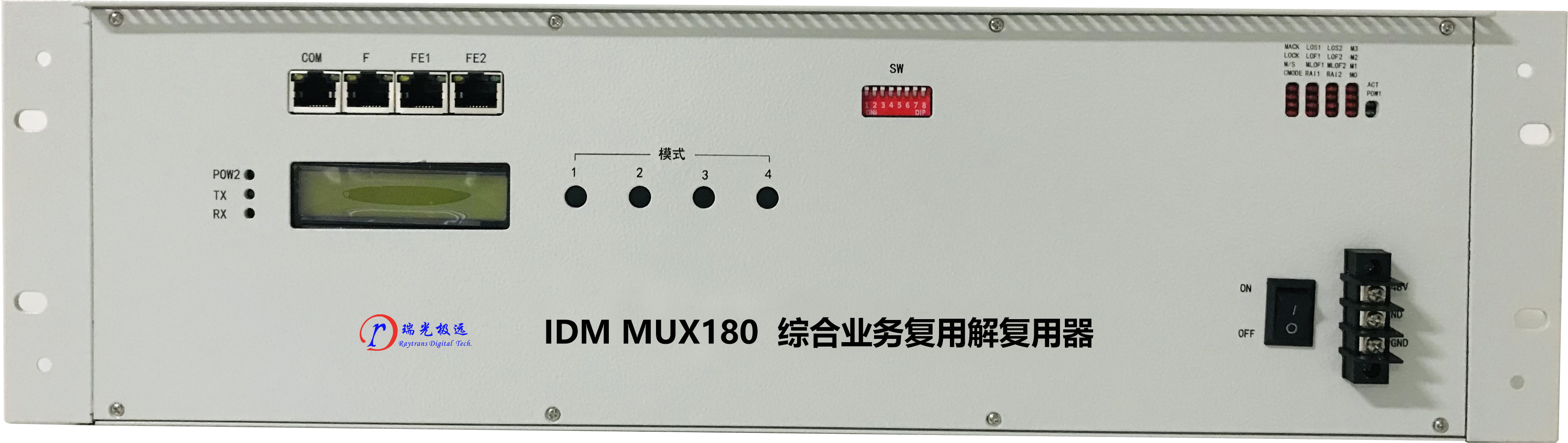

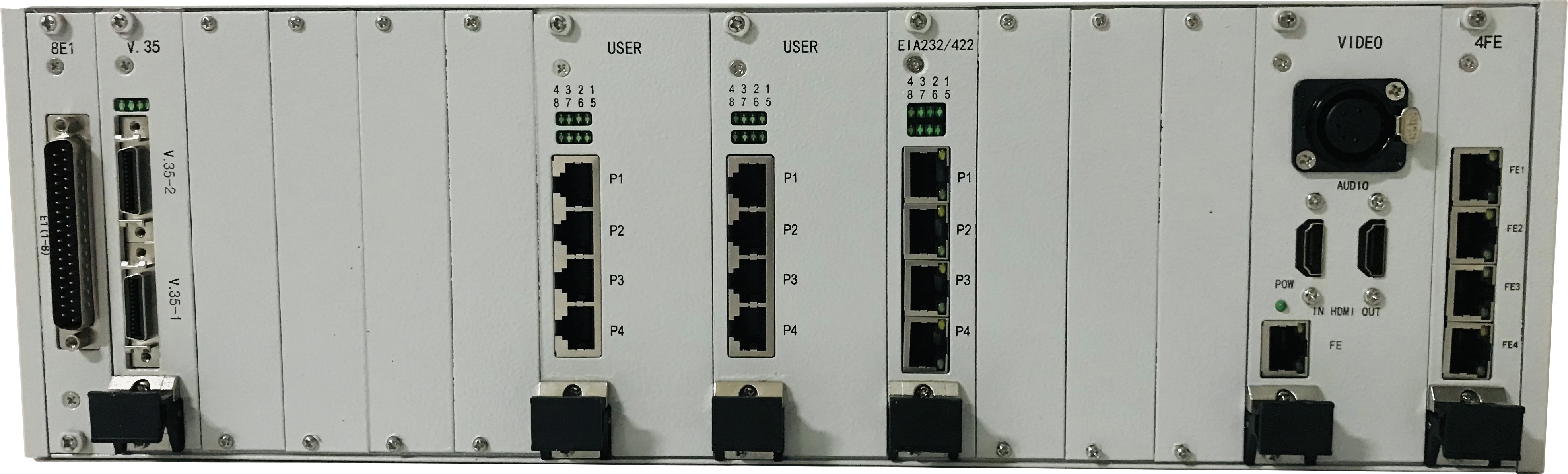

IDM MUX180采用標(biao)準19英寸3U結(jie)構(gou)，便于機架(jia)安裝。MUX- 2200E提供EIA-232/EIA-422 /V.35/G.703/E1接口，模擬話音(yin)(yin)接口及以太網(wang)接口接口，可(ke)支(zhi)持多種(zhong)數據(ju)、話音(yin)(yin)或圖像(xiang)業(ye)務。MUX-2200E提(ti)供RS232監控口(kou)，前面板輸入鍵盤，液(ye)晶顯示等人機接口(kou)，可現(xian)場配(pei)置復用器工(gong)作參數。MUX-2200E前面板提供了(le)多(duo)種設備(bei)狀(zhuang)(zhuang)態(tai)顯示，設備(bei)狀(zhuang)(zhuang)態(tai)一目了(le)然。

 二 產品特點

2.1 干線接口

(1). 提供2路V.35干(gan)線傳輸接口(kou)(kou)，支持(chi)雙口(kou)(kou)互(hu)備份；

(2). 帶寬(kuan)：2.048M速(su)率以下的，速(su)率步進是64Kbps，大于2.048M的(de)速率步進是256kbps，最高到10Mbps。

2.2 串行(xing)接口

提(ti)供(gong)2路EIA-232業務和2路EIA-422業務，支持HDLC透(tou)傳，支持同步(bu)和(he)異(yi)步(bu)傳輸模式(shi)。

2.3 模擬電(dian)話接口(kou)

(1). 提(ti)供4路FXS和2路FXO。

2.4 語音接口(kou)

(1). 提供2路EM 2/4線接(jie)口。

2.5 G.703/E1接口

(2). 提(ti)供8路G.703/E1接口。

2.6 以(yi)太網接口

(1). 接口數量(liang)：2組(zu)，每組(zu)提供2個(ge)接口，組(zu)與(yu)組(zu)之(zhi)間相(xiang)互隔離(li)，采(cai)用VLAN隔離技術，同(tong)組接口(kou)之間提供2層數(shu)據交(jiao)換；

(2). 網絡連接(jie)方式：端到端橋(qiao)接(jie)。

(3). 帶   寬：

2.7 音視頻接口

(1). 提(ti)供(gong)1路HDMI高清(qing)視頻編解碼(ma)，同(tong)時支持視頻編碼(ma)和解碼(ma)，提供高保(bao)真音頻，支持48KHz音頻采集，提供5P卡農接(jie)頭。

2.8 輸入鍵盤、液晶顯示

(1). 前面板提供(gong)輸(shu)入鍵盤，液(ye)晶(jing)顯(xian)示器及LCD設(she)備狀態顯示。

2.9 配置軟件

(1). 提(ti)供基于WINDOWS 的圖形界面設備配置管理(li)方式。

2.10 供電/環境適應性

(1). 供(gong)電方(fang)式：DC -48V電(dian)源供電(dian)，本設備(bei)支持雙電(dian)源互備(bei)份(fen)功能；

(2). 設(she)備機箱材(cai)質：鋁(lv)合金(jin)材(cai)質；

(3). 設備機箱(xiang)顏色：7035灰;

(4). 環境(jing)條件

u  工作溫度：0℃~50℃；

u  儲存溫度(du)：-20℃~70℃；

u  相(xiang)對濕度：0~95%(無凝結)。

三 技術(shu)指標

3.1 干線串行接口

u  接口標準(zhun)：V.35，支持雙口互備份；

u  接頭類型：V26，提供 DB25 轉換電纜；

u  數據(ju)速率：2.048M速率(lv)以下(xia)的，速率(lv)步進是64Kbps，大于2.048M的(de)速(su)率步進(jin)是256kbps，最高到(dao)10Mbps；

u  數    量：2個。

3.2 串行接口

u  接口(kou)標準：EIA-422/EIA-232；

u  接頭類型：4個(ge)RJ45物理接口，提(ti)供DB25轉換電纜(lan)，提供4個DB25接口；

u  異步(bu)接口(kou)速率：速率可配(pei)置(zhi)為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u  同步接(jie)口速率：速率可配置(zhi)為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u  數    量：4個(ge)。

3.3 E1 接口

u  接口標(biao)準：G.703/G.704

u  接頭(tou)類型：微同軸

u  數據速率(lv)：64kbps×n(n≦32)

u  數    量：8個E1接口

3.4 模擬電話接口

u  接    口：RJ45

u  接(jie)口類型：FXS, FXO

u  壓縮率：ITU G.711中A律(lv)

u  音頻范圍(wei):300Hz~3400Hz

u  輸(shu)入/輸出阻抗   200Ω+560Ω//0.1μF

u  環(huan)路(lu)電流     25mA/路

u  數量：6路(lu)話音/模塊

3.5 語音接口(kou)

u  接(jie)    口：RJ45

u  接口類型：E/M 2/4

u  壓縮(suo)率：ITU G.711中A律

u  音頻范圍：300Hz―3400Hz

u  阻抗：平衡(heng)600Ω

u  回波損(sun)耗：不低于18dB

u  數(shu)量(liang)：2路話(hua)音

3.6 以太網接口

u  網絡(luo)連(lian)接方式：端到端橋接；

u  標(biao)    準：IEEE802.3；

u  數據速率：10/100Mbps；

u  接    口：10/100Mbase-T(UTP) RJ45；

u  接口數量：2組，每組提供2/4個接(jie)口，組(zu)與組(zu)之(zhi)間(jian)相互隔(ge)離。同組(zu)接(jie)口之(zhi)間(jian)提供2層數據交換。

3.7 音(yin)視(shi)頻接口(kou)

u  接   口：HDMI，卡農頭；

u  接口數(shu)量：1路HDMI高清視(shi)頻(pin)(pin)編(bian)解碼，同(tong)時支持視(shi)頻(pin)(pin)編(bian)碼和解碼，提供高保真音頻(pin)(pin)，支持48KHz音頻(pin)采(cai)集，提供5P卡農(nong)接頭(tou)

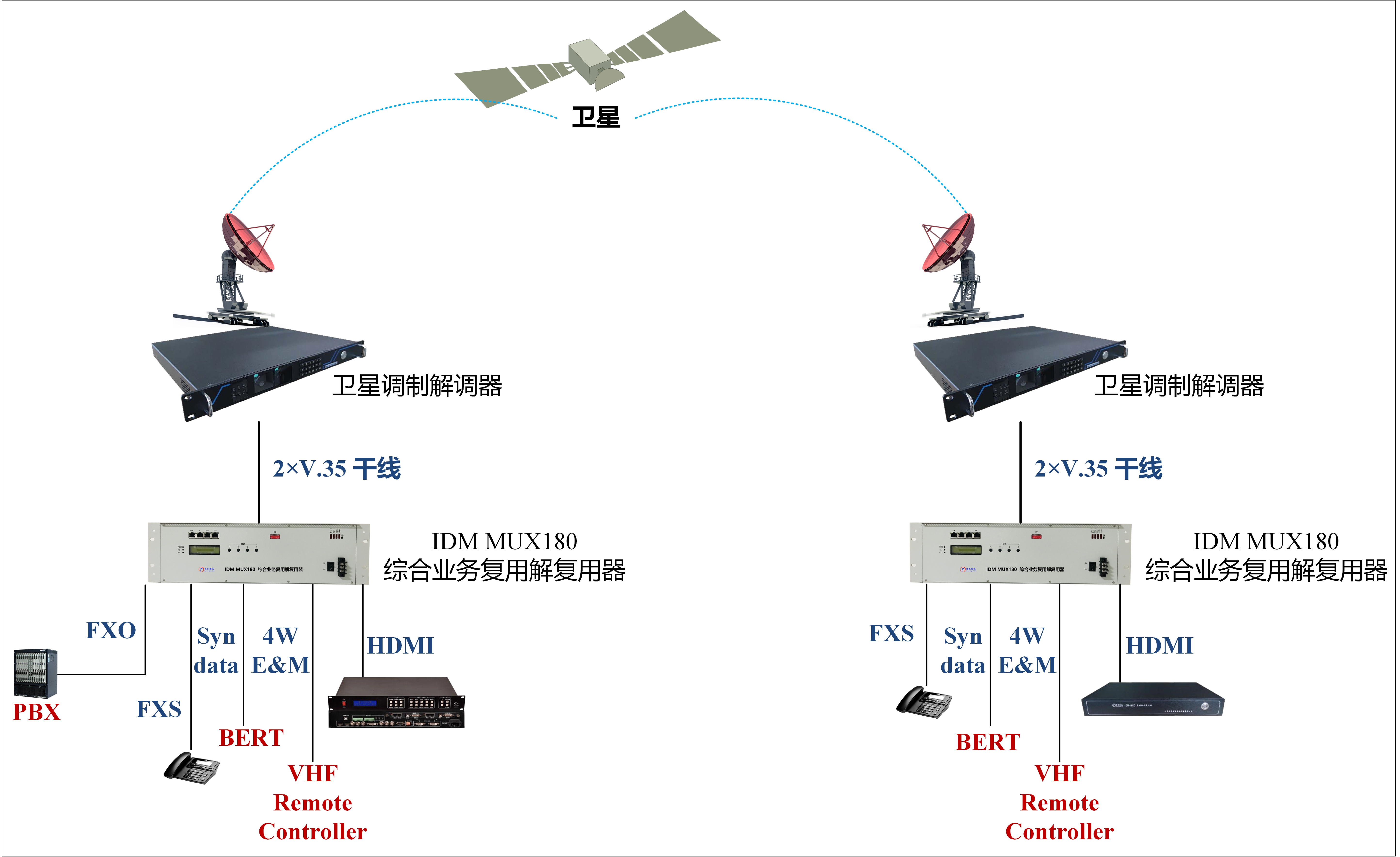

四 典型應(ying)用

該設(she)備為多業(ye)務接入的(de)復用器產品，支持多路業(ye)務的(de)復用傳(chuan)輸，包括(kuo)模(mo)擬(ni)/數字(zi)話音、E1數據、同步數據和IP數據。是(shi)可現場配置(zhi)的多(duo)路復用(yong)器，采用(yong)TDM技術，信(xin)(xin)(xin)息延遲小，數據、話(hua)音等信(xin)(xin)(xin)號延遲固(gu)定。它可以將數據、話(hua)音及局域網等通信(xin)(xin)(xin)業務合路為一(yi)路高速數據流，然后通過DDN專線、微波，衛星(xing)等(deng)通信鏈(lian)路進行雙向傳輸。
