1   概述

目前在(zai)空(kong)管(guan)雷達的應(ying)用(yong)中越(yue)(yue)來越(yue)(yue)多的用(yong)到同(tong)步串(chuan)口傳輸，傳統的用(yong)法是(shi)通過(guo)PCM設備傳(chuan)送9600bps的異(yi)步串口數據，我(wo)公司長期關注(zhu)軍隊(dui)和(he)民航(hang)的應用(yong)，提(ti)(ti)出了雷達數據光傳(chuan)輸(shu)(shu)(shu)解決方案，為雷達數據傳(chuan)輸(shu)(shu)(shu)提(ti)(ti)供多種專用(yong)雷達數據接口。本方案支持同步和(he)異(yi)步串口傳(chuan)輸(shu)(shu)(shu)，同步模式(shi)下(xia)最高支持128kbps，異步模式下最高支持38.4kbps。

2    系(xi)統設計(ji)

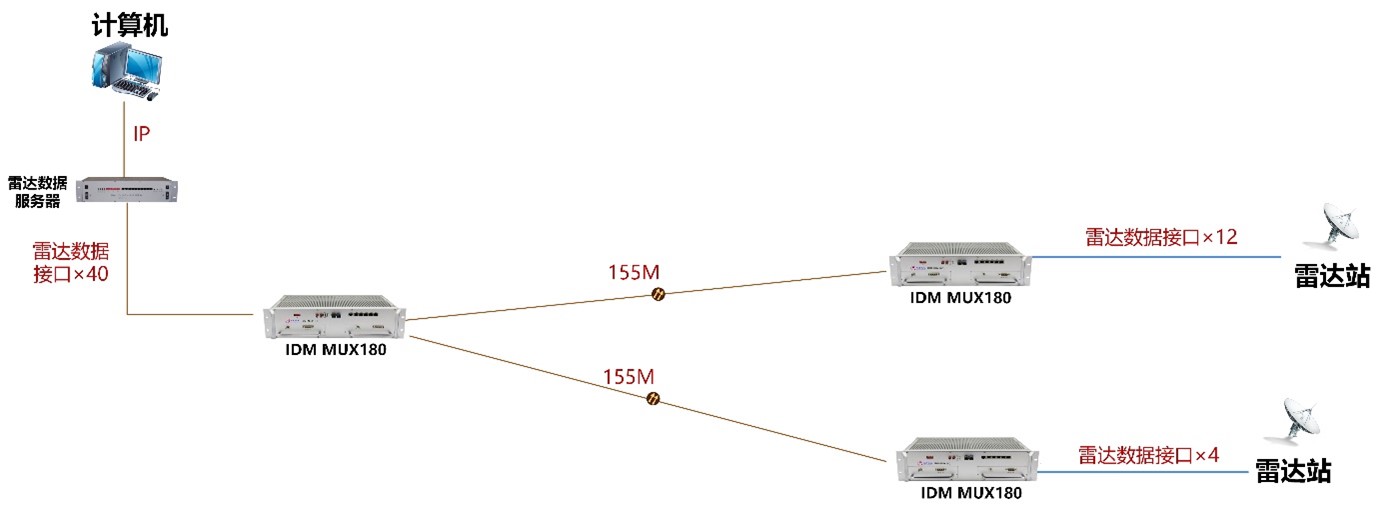

本方(fang)案采用SDH光傳輸方(fang)案(an)，支持點(dian)對(dui)點(dian)或者(zhe)點(dian)對(dui)多(duo)點(dian)組網(wang)(wang)方(fang)式，典型的點(dian)對(dui)多(duo)點(dian)組網(wang)(wang)方(fang)式如(ru)下圖所示。

需(xu)求說明：

(1).   本次共有2處(chu)雷達數據接入遠端，分別需要(yao)12路和(he)4路雷(lei)達數據接入；

(2).   本次中心端需要(yao)提供40路雷達數據接口，其中16路(lu)對應本次兩處(chu)遠端的落(luo)地接入雷達數據(ju)服(fu)務器，其(qi)余24路預留未來遠端接入使用。

方案說明(ming):

(1)     遠(yuan)端雷達光傳輸設備采用我司(si)MUX180設備，單臺(tai)設備最多支持(chi)68路雷達數(shu)據接(jie)口；

(2)     雷達端光傳輸(shu)設備MUX180上聯通過155M光接口連接中心(xin)端(duan)；

(3)     雷達監控中心通過MUX180設備匯聚(ju)遠端的雷達數據接(jie)口(kou)業務，落地接(jie)入到雷達監管服務器中；

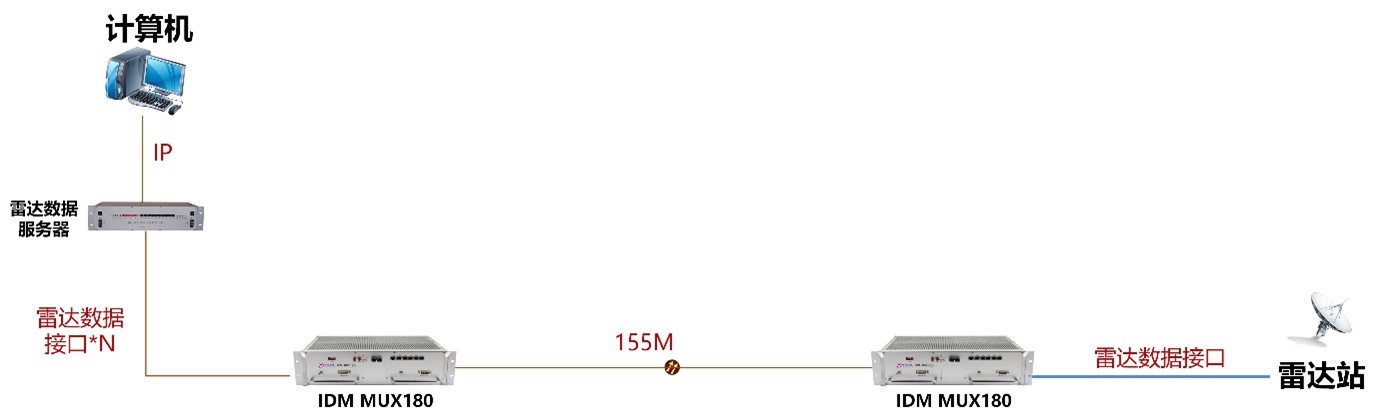

(4)     對于雷(lei)達(da)數量比較少的應用場景(jing)，也可(ke)點對點光纖互聯進行(xing)傳輸，典型應用圖如下。
