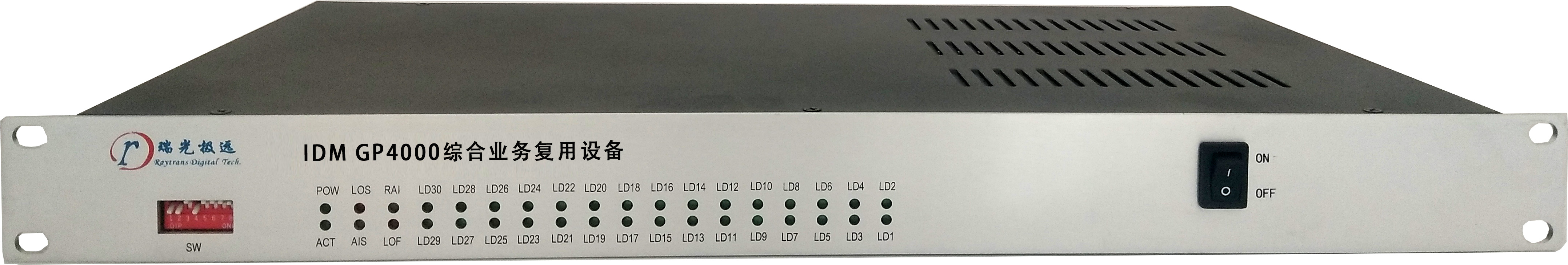

IDM OMP4000-4E1-30E超寬帶綜合業務光纖復用設備 4路千兆以太網 4路E1 30路電話
一、 概述
IDM OMP4000-4E1-30E超寬帶綜合業務光纖復用設備利用5G的光纖傳輸帶寬（G.703標準），采用PCM30/31制式，可以提供雙纖互備份，直接提供電話業務接口（共30路FXO、FXS、或磁石）、4組物理隔離的線速1000M（共4000M）、E1（共1-4個E1通道）、HDMI高清視頻傳輸等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。
提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。
二、 產品特性
Ø 標準19英寸1U機箱(xiang)架構，便于安裝；
Ø 提供2個(ge)5Gbps SFP光接(jie)口，可提供(gong)光口1+1保(bao)護；
Ø 提供標準定義的30個電話接口；
Ø 提供4個物理隔(ge)離1000M以(yi)太網接(jie)口；
Ø 提供4組E1接口(kou)支持透傳模式；
Ø 提供標準(zhun)的(de)SNMP網管接口(kou)；
Ø 擁有完善的功能控制開關和告警指示功能。
三、 技術規格
光接口
|
接口(kou)類型
|
SFP
|
光纖模式(shi)
|
單模(mo)(可選多模)
|
|
光(guang)纖速(su)率
|
5Gbps
|
波長(chang)
|
1310nm/1550nm
|
|
發光(guang)功率
|
-1~-3dBm
|
接(jie)收機靈敏度
|
優(you)于-24dBm
|
E1接口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準(zhun)協議
|
支(zhi)持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀(zhen)結構
|
PCM30/31
|
模(mo)式(shi)
|
透傳
|
以太網
|
接口(kou)類型
|
RJ45
|
傳輸速率(lv)
|
10M/100M/1000M
|
|
標準協議
|
支(zhi)持(chi)IEEE802.3
|
工作方式
|
全/半雙工/自(zi)適應(ying)
|
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三(san)元復式(shi)阻抗200Ω+560Ω//0.1Μf
|
|
壓縮率
|
ITU G.711中A律
|
環路電(dian)流
|
25mA/路
|
電源及功耗
|
供電方式
|
DC-48V /AC 220V/雙電源
|
整機功耗
|
≤100W
|
環境條件
|
工作溫度
|
0ºC～40ºC
|
濕度
|
≤90%（無凝結狀態）
|

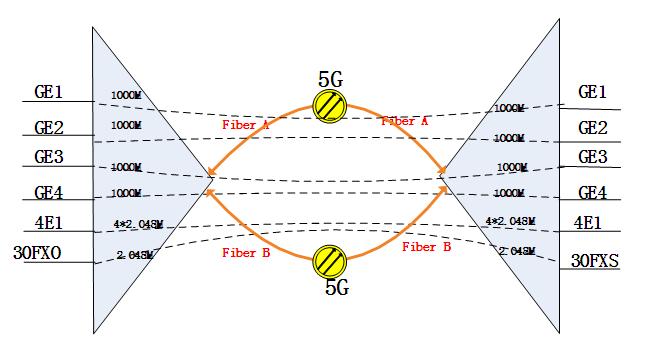

四、 應用示例
