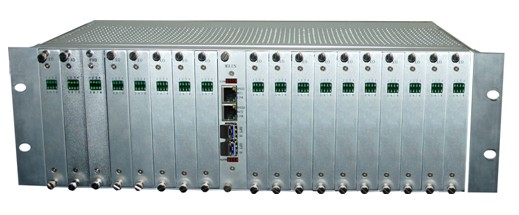

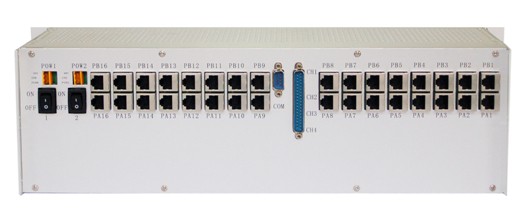

IDM 120N-GP超寬帶綜合業務光纖復用設備
一、 IDM 120N-GP千兆網光端機概述
IDM 120N-GP千(qian)兆網光端機利用2.5G的光纖(xian)傳輸(shu)帶(dai)寬（G.703標準），采(cai)用PCM30/31制式(shi)，可以(yi)提供雙纖(xian)互備份，直接提供電(dian)話業務接口(kou)（共120路FXO、FXS、或(huo)磁(ci)石）、兩組物理隔離的線速1000M以(yi)太網(wang)（共2000M）、E1（共1-4個(ge)E1通道(dao)）、HDMI高清視頻傳輸(shu)等多種用戶接口(kou)。同(tong)時，該設備具有安裝簡易(yi)，能夠適用各種應用環境(jing)的需(xu)求(qiu)。

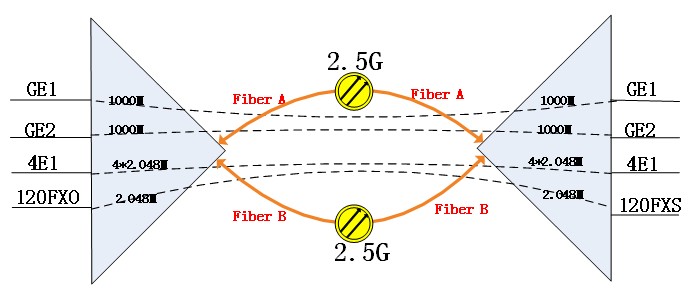

提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。
二、 IDM 120N-GP千(qian)兆(zhao)網光端機產品特性
Ø
Ø 提供2個2.5G SFP光接口，可提供光口1+1保(bao)護；
Ø 提供標準定義的120個FXO/FXS接口；
Ø
Ø 提供4組E1接口支持透(tou)傳模(mo)式；
Ø 擁有完(wan)善的功能(neng)控制開關和告警指示功能(neng)。
三、 技術規(gui)格
光接口(kou)
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
2.5Gbps |
波長 |
1310nm/1550nm |
|
發光功率(lv) |
-1~-3dBm |
接(jie)收機靈(ling)敏度(du) |
優于-24dBm |
E1接(jie)口(kou)
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標(biao)準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω |
|
幀結構 |
PCM30/31 |
模式(shi) |
透傳(chuan) |
以太網
|
接口類型 |
RJ45 |
傳輸速率 |
|
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應(ying) |
FXO/FXS接口
|
音頻范(fan)圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓(ya)縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及(ji)功耗
|
供(gong)電方式 |
DC-48V /AC 220V/雙(shuang)電源 |
整機功耗 |
≤100W |
環境條件
|
工作溫度 |
0ºC～40ºC |
濕(shi)度 |
≤90%（無凝結狀態） |

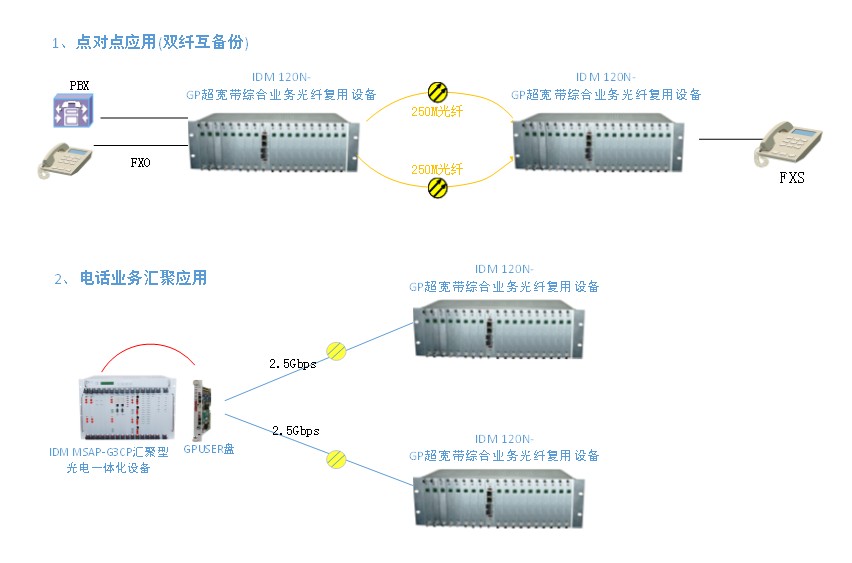

四、 典型應用
