IDM OMP4000-8E1-24超寬帶綜合業務光纖復用設備
一、 概述
IDM OMP4000-8E1-24超寬帶綜合業務光纖復用設備利用5G的光纖傳輸帶寬（G.703標準），采用PCM30/31制式，可以提供雙纖互備份，提供24路64K窄帶用戶接入+4E1+4路物理隔離線速千兆網，雙2.5G光纖并行傳輸；提供標準的SNMP網管接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
二(er)、 產(chan)品特性(xing)
Ø 標準19英寸(cun)1U機箱架構(gou)，便于安(an)裝；
Ø 提(ti)供(gong)2個5G SFP光(guang)接口，可提供光(guang)口1+1保護；
Ø 最(zui)多提供24路64K窄帶用戶接入；
Ø 提供4個獨立1000M以太網(wang)接口；
Ø 提供8組E1接口支持透傳模式；
Ø 用戶(hu)接(jie)口卡(ka)可(ke)提供FXO/FXS、2/4線EM、RS232/RS422/RS485、同(tong)向64K、磁石、高保真及X.50等業務；
Ø 提供標準(zhun)的SNMP網管接口；
Ø 擁有完善的功能控制開關和告警指示功能。
三、 技術規格
光接口
|
接(jie)口(kou)類(lei)型(xing)
|
SFP
|
光纖模式
|
單(dan)模(可選多模(mo))
|
|
光纖速率(lv)
|
5Gbps
|
波長
|
1310nm/1550nm
|
|
發光功率
|
-1~-3dBm
|
接收機靈敏(min)度
|
優于-24dBm
|
E1接口
|
碼速率
|
2048Kbps
|
碼型(xing)
|
HDB3
|
|
標(biao)準協議
|
支持(chi)ITU-T G.703
|
阻(zu)抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/31
|
模式
|
透傳
|
以太網
|
接口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工作(zuo)方式
|
全/半雙工/自適應
|
FXO/FXS接口
|
音頻(pin)范圍
|
300Hz~3400Hz
|
阻(zu)抗
|
三元復(fu)式阻抗200Ω+560Ω//0.1μF
|
|
壓(ya)縮率
|
ITU G.711中A律
|
環路電(dian)流(liu)
|
25mA/路
|
電源及功耗
|
供(gong)電方式
|
DC-48V /AC 220V/雙(shuang)電源
|
整機功(gong)耗
|
≤100W
|
環境條件
|
工(gong)作溫度
|
0ºC～40ºC
|
濕度
|
≤90%（無凝(ning)結狀態(tai)）
|

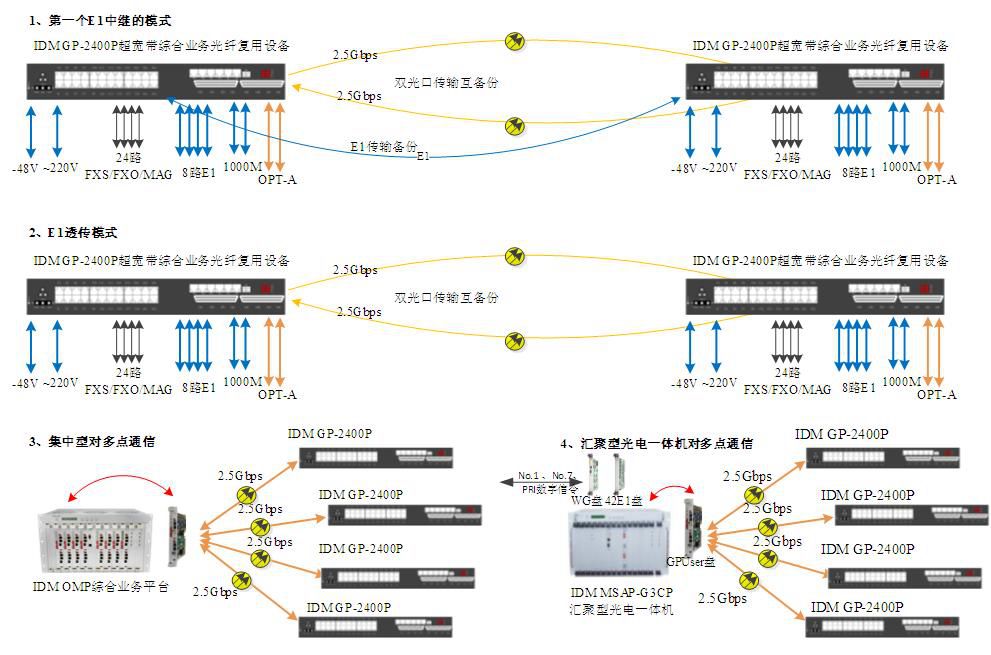

四、 應用示例(li)
