IDM OMP4000-10G超寬帶綜合業務光纖復用設備
一 概述(shu)
IDM OMP4000-10G超寬帶綜合業務光纖復用設備我公司采用大規模集成電路設計的PCM綜合業務傳輸設備系列之一，該設備利用標準的光纖傳輸通道（G.703標準），采用PCM30/31制式，可以供雙纖互備份，直接提供語音、線速1000M以太網、E1等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
二(er) 產品特性
n 標準19英寸1U機箱架構，便于安裝；
n 提供2個10Gbps SFP光接口，可選用單纖或雙纖傳輸，提供光口1+1保護；
n 提供4個物理隔離10/100/1000M以太網接口，支持10/100/1000Mbps的數據傳輸速率；
n 遵循IEEE802.3.IEEE802.3U、10Base-FX/100Base-FX標準及相關國家標準；
n 以太網接口提供標準的RJ45電接口，接口支持10M、100M、1000M自動協商功能；
n 以太網支持全雙工和半雙工的工作方式；
n 提供4組E1接口支持透傳模式；
n 可提供標準定義的30個電話接口(如需要此業務，需配置電話模塊)；
n 提供標準的SNMP網管接口；
n 擁有完善的功能控制開關和告警指示功能。
三 技術規(gui)格
光接(jie)口
|
接口類(lei)型
|
SFP
|
光纖模式
|
單模(可選(xuan)多(duo)模(mo))
|
|
光(guang)纖速(su)率(lv)
|
10Gbps
|
波長(chang)
|
1310nm/1550nm
|
|
發光功率
|
-1~-3dBm
|
接收機靈敏度(du)
|
優于-24dBm
|
E1接(jie)口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準協議
|
支持(chi)ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結(jie)構
|
PCM30/31
|
模式(shi)
|
透傳
|
以太網
|
接口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工(gong)作方式
|
全/半(ban)雙工/自適應
|
FXO/FXS接口
|
音頻范圍(wei)
|
300Hz~3400Hz
|
阻抗
|
三元復(fu)式阻抗200Ω+560Ω//0.1Μf
|
|
壓縮率(lv)
|
ITU G.711中A律
|
環路電流
|
25mA/路(lu)
|
電源及功耗
|
供電方式
|
DC-48V /AC 220V/雙電源
|
整機功耗
|
≤100W
|
環境條(tiao)件
|
工作(zuo)溫度
|
0ºC～40ºC
|
濕度
|
≤90%（無凝結狀(zhuang)態(tai)）
|

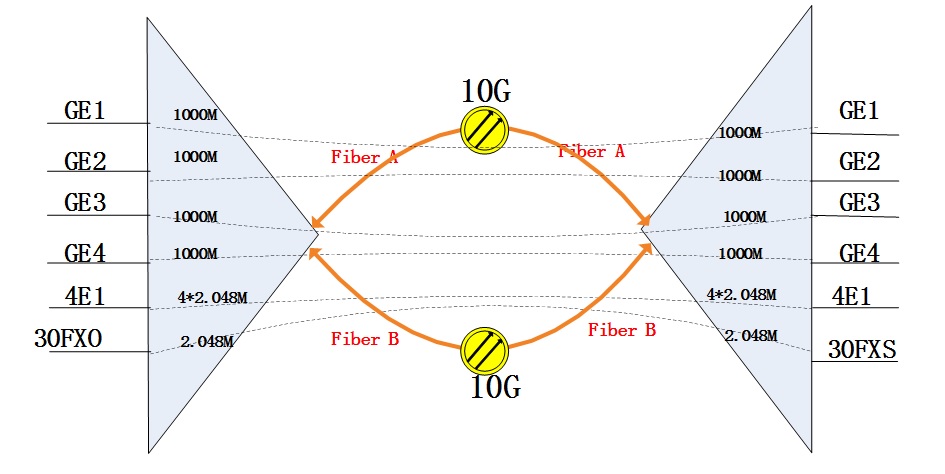

四(si) 應用示例
