一、  概述

IDM NTD421雙路電話光端機是(shi)我公司推出的新一代基(ji)于高(gao)速光(guang)纖(xian)傳輸技術和PCM技術的光電一體化傳輸設(she)備，集(ji)以太網傳輸、PCM多(duo)業務(wu)接入功能于(yu)一體，可滿(man)足廣大(da)用戶對寬帶(dai)、窄帶(dai)多(duo)種業務(wu)光纖(xian)傳輸和接入的需求。

IDM NTD421是(shi)一個有多種(zhong)配置(zhi)的光纖接(jie)入設備，它可以(yi)提供以(yi)太網、電話、串口(kou)的光纖復用，可以(yi)和IDM MP200系列光接口設備(bei)互通。

IDM NTD421的光纖接口速率為150M，可以(yi)提供1個線(xian)速100M以太網。

IDM NTD421-MP200S提供兩個物(wu)理隔離的以太網，其(qi)中1、2、3接口共享1個線速100M以太網(wang)，可以劃分VLAN隔離，第4組以太(tai)網是物理隔(ge)離的獨享100M帶寬的以(yi)太網。

IDM NTD421-MP200的光纖接口速率(lv)為250M，可以提供2個線速100M的以太網通(tong)道，也能(neng)夠提供18個E1帶寬的的傳輸通道。

IDMNTD421在(zai)線路傳輸接口(kou)上最(zui)多提供(gong)兩組光(guang)(guang)纖(xian)接口(kou)、構成互備份光(guang)(guang)口(kou)、或者(zhe)鏈網、環網等。

在用戶接口上，提供4組以太網接口(kou)、2路電(dian)話（局(ju)端(duan)、遠端(duan)、磁石、二線音頻）、2路RS485或者1路RS422通道。其中以太(tai)網(wang)接口可以配置成物理隔離或(huo)者VLAN隔離模式。

可廣(guang)泛應用于公(gong)(gong)安、電力(li)、鐵路、礦山等專網(wang)和移動、聯通、電信(xin)等公(gong)(gong)網(wang)領域。

IDM NTD421設備前面(mian)板                        IDM NTD421設備后面(mian)板(ban)

    二、  設備工作原(yuan)理

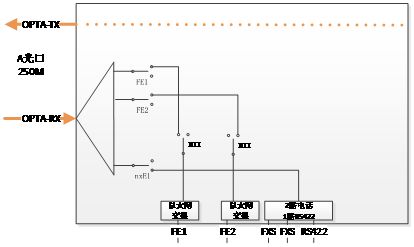

單光口(kou)設備工作(zuo)原理

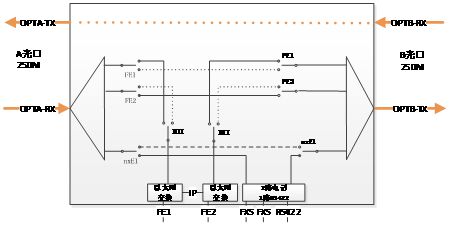

 雙光口設備工作原(yuan)理(li)

三、  產品特性

Ø  雙(shuang)物理隔離線(xian)速100M以太網通道(dao)；

Ø  共享100M的3個以(yi)(yi)太網還可(ke)以(yi)(yi)劃分(fen)VLAN隔離；

Ø  話(hua)路(lu)接口可以是FXO局端自動電話(hua)、FXS遠端自(zi)動電話、MAG磁(ci)石電話(hua)；

Ø  1路(lu)可選的RS485數據(ju)通道；

Ø  光(guang)口為SFP接(jie)口，可以(yi)根據需求配置光模塊；

Ø  可以定制成(cheng)(cheng)雙光口(kou)，組成(cheng)(cheng)鏈網。

四、  單(dan)光口設備功(gong)能(neng)及用途

Ø  功能

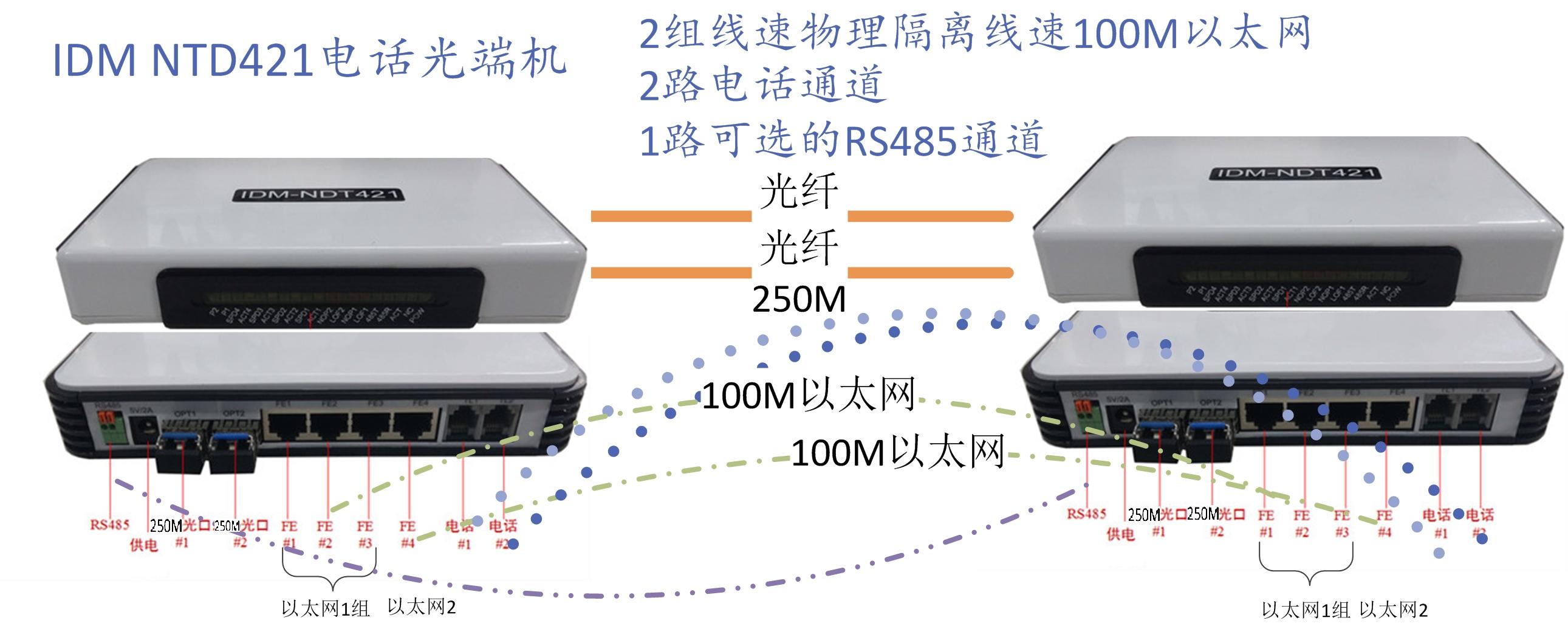

u  點對點普通用途電話光端機圖

u  點對點磁石電話光端機

u  點對點電梯五方對講電話光端機

u  包括(kuo)點對多點中心端(duan)設備

Ø  用途(tu)：

u  光纖到(dao)辦(ban)公室，內網(wang)外(wai)網(wang)物理隔離(li)；

u  公(gong)安卡口(kou)信息(xi)點建設

u  屏(ping)蔽(bi)室通(tong)信

u  武警、公(gong)安警衛亭

u  社區、工廠(chang)信息點(dian)建設(she)

五、  雙光(guang)口設(she)備(bei)功能及用途(tu)

Ø  功能

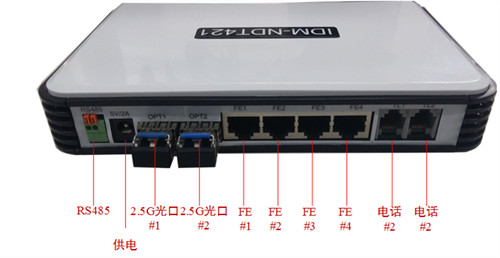

u  雙光口鏈網電話光端機接口注釋圖

u  與(yu)IDM MP200-30E的鏈網(wang)組(zu)網(wang)圖(tu)

Ø  用(yong)途(tu)

u  隧道施(shi)工應用

u  河流監測(ce)治理

六、  技術規格

1)       光接口

2)       以(yi)太網

3)  FXO、FXS接口

4)       電源及功(gong)耗

5)       環境(jing)條件(jian)

6)       產品尺寸

七、  應用示(shi)例(li)

鏈網應用

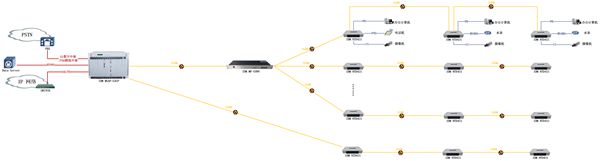

星網應用

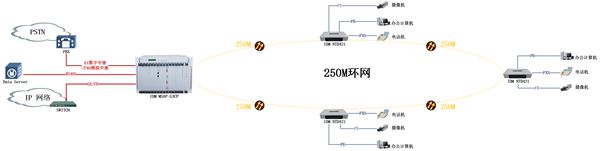

環網應用

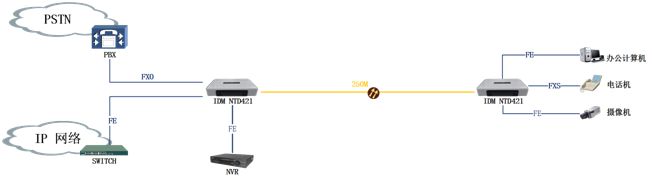

點(dian)對點(dian)
