IDM ZHD01-028電梯(ti)對(dui)講(jiang)數(shu)字(zi)集中器（也叫電梯對講分路(lu)器）是與ZHD01-006本地對講通話中斷配套使用的專用集中設備，可使得：

1、一臺(tai)三菱(ling)對講主機與更多臺(tai)遠端設(she)備互聯，

2、也可以適用于延長遠端設備的(de)傳輸(shu)距離。

3、當(dang)使用光纖傳(chuan)輸電梯對講信(xin)號(hao)(hao)時，由(you)于光端機輸出的信(xin)號(hao)(hao)阻抗低(di)，信(xin)號(hao)(hao)幅值小(xiao)，通過使用本集中器(qi)后可(ke)以提高聲音傳(chuan)輸效果。

1.本設備特點：

1、使(shi)用(yong)5V電源供電；

2、一塊(kuai)板子可以(yi)支持一路到8路的擴(kuo)(kuo)展(zhan)，每(mei)個擴(kuo)(kuo)展(zhan)口可以接(jie)多部電梯；

3、支持多(duo)塊板(ban)子并(bing)聯(lian)工作(zuo)，任意數量的板(ban)子并(bing)聯(lian)，不影響系(xi)統性能(neng)。當使用(yong)IDM-120N機(ji)箱時，可以支持12塊板子熱插拔，即支(zhi)持128路遠(yuan)端接口。使(shi)用集中(zhong)機箱時(shi)，支(zhi)持網管(guan)集中(zhong)管(guan)理；

4、單(dan)塊(kuai)板子(zi)也可以獨立工作支持通過(guo)藍牙接口在手機上(shang)配置；

5、每個分支接(jie)口上都可以(yi)配(pei)置(zhi)所接(jie)入終端(duan)的號(hao)碼。

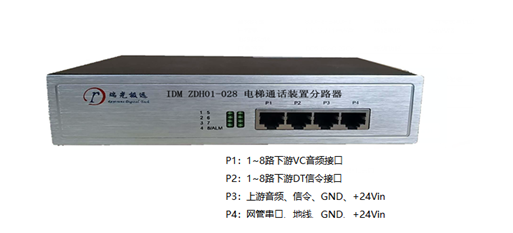

接線圖：

P1為下游音頻接口，定義(yi)如(ru)下：

Pin1，第一(yi)路音頻；

Pin2，第二路(lu)音頻；

Pin3，第三路音頻；

Pin4，第四路音頻；

Pin5，第五路音頻；

Pin6，第六(liu)路(lu)音(yin)頻；

Pin7，第七路音(yin)頻；

Pin8，第八路(lu)音頻；

P2為下(xia)游信令接口，定義如下(xia)：

Pin1，第(di)一路信(xin)令DT；

Pin2，第二路音頻；

Pin3，第(di)三路音(yin)頻；

Pin4，第四路音(yin)頻(pin)；

Pin5，第(di)五路音頻；

Pin6，第六(liu)路音(yin)頻；

Pin7，第七路(lu)音頻；

Pin8，第八路音(yin)頻；

P3上(shang)游接口，定義如下：

Pin1，上游音(yin)頻接口；

Pin2，上游信令接口(kou)；

Pin3，上下游模擬公共(gong)地GND；

Pin4，上(shang)下游(you)模擬公共地GND；

Pin5，上下(xia)游模擬公共(gong)地GND；

Pin6，上下游模(mo)擬公共(gong)地GND；

Pin7，+24V接口電平輸入口；

Pin8，+24V接口(kou)電平輸入口(kou)；

P4網(wang)管接口，定(ding)義如下：

Pin1，RS232串(chuan)口(kou)發送TX；

Pin2，RS232串(chuan)口接受RX；

Pin3，空；

Pin4，串口公共地GND；

Pin5，上下游模擬公共(gong)地GND；

Pin6，上下游(you)模擬(ni)公(gong)共地(di)GND；

Pin7，+24V接口(kou)電平(ping)輸入口(kou)；

Pin8，+24V接口(kou)電平輸(shu)入口(kou)；

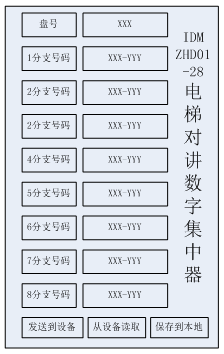

2.配置界面：

IDM HZD01-28電梯對講數字集中(zhong)器

集中型IDM HZD01-28電梯對講數字集(ji)中器(qi)
