一 概(gai)述(shu)

IDM RG3200音頻融合調度機是北京瑞光極遠開發設計的基于PBX/IPPBX融合通信(xin)設(she)備，廣泛應用(yong)于電信(xin)運營商、政府、行業(ye)、大中型企業(ye)用(yong)戶(hu)精心打造的，功能強大的。產品采(cai)用(yong)先進(jin)的數字集(ji)成電路(lu)、高集(ji)成優化結(jie)構(gou)及PBX/IPPBX通(tong)信技術設(she)計而(er)成。可部署在(zai)企業(ye)側或運(yun)營(ying)商機房(fang)，為用戶提(ti)供音視頻融(rong)合一體的綜合解(jie)決方案(an)。

系(xi)統采用(yong)模塊化(hua)設計、板(ban)卡組裝方式，支(zhi)持PRI、NO.1、NO.7、SIP/H.323各種信令方式，可連(lian)接傳統PSTN網(wang)絡和運營商VOIP軟交換平臺，可基于(yu)TDM網絡(luo)和IP網絡(luo)實現語音(yin)、傳真、數據的傳輸，實現安全高(gao)效(xiao)的企業內部音(yin)視頻融合(he)通信(xin)。

二 結構說明(ming)

IDM MCC設備面板(ban)：

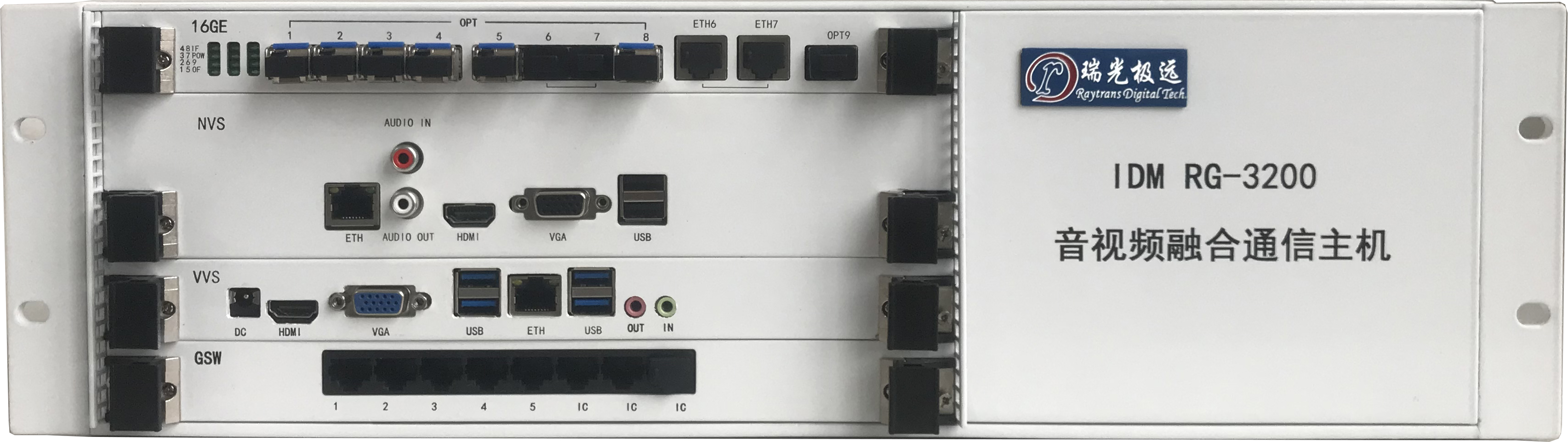

圖1.前面板(ban)示(shi)意圖

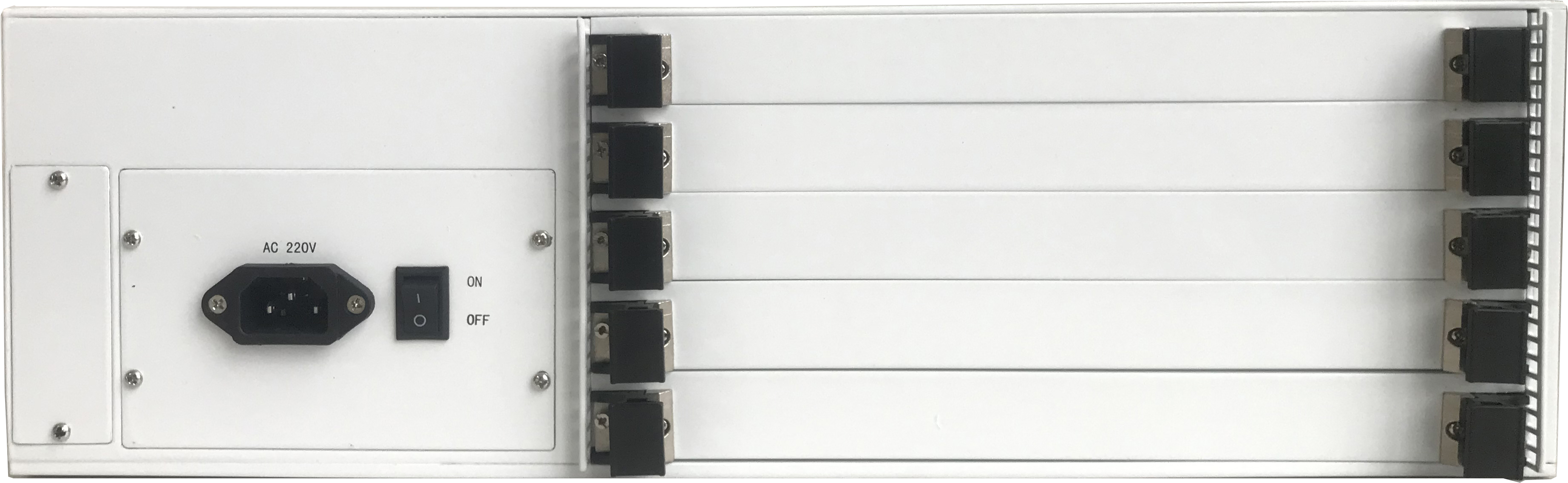

圖(tu)2.后面板示(shi)意圖(tu)

三(san) 設備(bei)功能

(1). 機(ji)架式，≥至強四核(he)，≥4G DDR3，≥1T，220V單電源，千兆網(wang)卡；

(2). 協議支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(3). 軟件平臺(tai)HFT的架構須滿足(zu)“云、管、端”架構，便于后(hou)期由(you)服務器遷移至云(yun)端；交換(huan)系統(tong)軟(ruan)件(jian)采(cai)用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通(tong)信，支持最大(da)500用戶注(zhu)冊(ce)；支持多機級(ji)聯； 根(gen)據用戶需求，選(xuan)配并(bing)發路數(shu)和用戶注(zhu)冊數(shu)。

(4). 支(zhi)持(chi)與語(yu)音指(zhi)揮子系(xi)統(tong)接口、寬帶集群子系(xi)統(tong)接口、視(shi)(shi)頻(pin)會議系(xi)統(tong)接口、視(shi)(shi)頻(pin)監控系(xi)統(tong)接口、單兵(bing)系(xi)統(tong)接口、應急預案系(xi)統(tong)接口、GIS系統接口(kou)、LED顯(xian)示系(xi)統、其他系(xi)統聯動接口；實現對各子系(xi)統的集中統一(yi)管理和操控；

(5). 可根據子(zi)系統(tong)提供的接口進行定制(zhi)化開發；具備雙(shuang)機備份能力；

(6). 具備融合通信功能，寬帶集群功能，發布服務功能，電子傳真功能，短信服務功能，視頻服務功能，語音會商服務功能，視頻會商服務功能，融合指揮調度功能（即具備對各類語音終端、寬帶集群終端、信息發布、視頻監控、視頻會議、GIS等系統信息資源的接入與集中管理功能、統一調用，實現語音、視頻、數據媒體流融合指揮調度服務）。

(7). 支(zhi)持(chi)融合語音調(diao)度功能、基本對講功能、電話會議(yi)功能、視頻(pin)調(diao)度功能等調(diao)度功能；支(zhi)持(chi)提供(gong)SIP中繼(ji)功能，實現(xian)與第三方系統的對接；支持GIS調度功(gong)能：直(zhi)接點擊呼叫、直(zhi)接點擊視頻查看、圈選呼叫、運動軌(gui)跡記錄/查詢(xun)等(deng)。

(8). 調度臺界面具有創建/修改(gai)/撤銷會(hui)場、向會(hui)場中添加成員、開放/禁止(zhi)發言、踢(ti)出會(hui)場、會(hui)場鎖定、結束會(hui)議(yi)、會(hui)場廣播/廣播結(jie)束、會場錄音等基本的會議功能(neng)；

(9). 支持(chi)與視(shi)頻(pin)會(hui)議系統的互聯(lian)，調度會(hui)議可作為原有視(shi)頻(pin)會(hui)議的延伸和備份，當視(shi)頻(pin)會(hui)議受到(dao)客觀條(tiao)件限制無法召(zhao)開(kai)時，支持(chi)將(jiang)用戶普通固定電話、手機(ji)等加入到(dao)音頻(pin)會(hui)議中。

四(si) 設(she)備關鍵業務板(ban)卡

4.1 調度服務主(zhu)控板(MAIN)

(1). 協議支持：SIP2.0/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 軟件平臺HFT的架構須滿足(zu)“云、管、端(duan)”架構，便于后期由服務器(qi)遷移至云端；交換系統軟件采(cai)用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并(bing)發通信，支持最大500用戶注冊；支持多機級(ji)聯(lian)； 根據(ju)用戶需求，選配并發路數和用戶注(zhu)冊數。

4.2 環路中(zhong)繼板(8FXO)

(1). 單板最大可提(ti)供(gong)8路環路中繼(ji)接口，支持8FXO接口；

(2). 支持來顯檢測：FSK、DTMF；

(3). 支持(chi)G.711、G.726、G.729a/b、G.723、iLBC等音頻(pin)編解(jie)碼。

4.3 環路中繼(ji)板(8FXS)

(1). 單(dan)板最(zui)大可提(ti)供8路環路中繼接口，支(zhi)持8FXS接口；

(2). 支持來顯(xian)檢測：FSK、DTMF；

(3). 支持G.711、G.726、G.729a/b、G.723、iLBC等(deng)音(yin)頻(pin)編解碼。

4.4 集群接入板(4AU)

(1). 支持(chi)4路集(ji)群接口(kou)，支持350M、300M、800M、短波超短波等集(ji)群系統(tong)接入，實(shi)現集(ji)群系統(tong)與(yu)公網(wang)手機，IP電話，無線集(ji)群，移動(dong)APP之間的語音(yin)互通；

(2). 支持語音激活檢測技(ji)術。

4.5 音頻接入板(4EM)

(1). 支持4路音(yin)頻接(jie)口，每一(yi)路接(jie)口對應一(yi)個音(yin)箱系(xi)統（調音(yin)臺(tai)(tai)）、麥克(ke)風(feng)、會議終端等語音(yin)接(jie)口，可以將該音(yin)箱系(xi)統（調音(yin)臺(tai)(tai)）等接(jie)口語音(yin)接(jie)入到(dao)IP通信系統中(zhong)，實現音(yin)箱系統（調音(yin)臺(tai)）與公(gong)網手機，IP電話，無線集群(qun)，移動APP之(zhi)間的語(yu)音互通；

(2). 支(zhi)持語音(yin)激(ji)活檢測技術。

4.6 16GE千兆(zhao)以太(tai)網(wang)匯聚交換盤(pan)

4.6.1 功能介紹(shao)

(1). 整盤提供16個千兆(zhao)以太網(wang)交換(huan)；

(2). 前(qian)面(mian)板提供7個SFP千兆(zhao)光口+2光/電 comb接口(kou)；

(3). 對背板方(fang)向提供8個千(qian)兆(zhao)；匯(hui)聚(ju)各(ge)個插盤過來(lai)的千(qian)兆(zhao)以太網網絡(luo)；

(4). 對3U 插盤(pan)背板(ban)方向，提供1個千兆以(yi)太(tai)網；

4.6.2 面(mian)板說明

4.7 GSW千兆以太網(wang)交換盤

4.7.1 功(gong)能介紹(shao)

(1). 整盤提(ti)供8個(ge)千兆(zhao)以太網交換；

(2). 前面板提供5個10M100M/1000M電接口(kou)；

(3). 對(dui)背板方向提供(gong)1個千兆；接入16GE匯聚(ju)盤；

4.7.2 面板說(shuo)明

4.8 NVS視頻處理盤(pan)

4.8.1 功(gong)能介紹

(1). 可接駁(bo)符(fu)合ONVIF、RTSP標準(zhun)的眾多主流廠商的網(wang)絡(luo)攝像機；

(2). 支持H.265高效視頻編碼碼流，支(zhi)持(chi)H.265、H.264 IP設(she)備混合接入；

(3). 最大支(zhi)持(chi)600萬像素(su)高清網絡視頻(pin)的預覽、存儲與回(hui)放(fang)；

(4). 支持HDMI與VGA同(tong)源輸出(chu)，HDMI支持4K超高清輸出，VGA支(zhi)持(chi)高清1080p顯示輸(shu)出(chu)；

n  HDMI分辨率：3840x2160/30Hz(4K)，2560x1440/60Hz(2K)，1920×1080/60Hz，1600×1200/60Hz，1280×1024/60Hz，1280×720/60H；

n  VGA分辨率：1920*1080/60Hz，1600×1200/60Hz，1280*1024/60Hz，1280*720/60Hz。

(5). 支持全(quan)自動配(pei)置以及IPC一(yi)鍵添加，快(kuai)速完成設(she)備(bei)初始化；

4.8.2 面板(ban)說明

4.9 VVS音視頻處理交換(huan)盤

4.9.1 功(gong)能介(jie)紹

(1). 協議支(zhi)持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 軟(ruan)件平臺(tai)HFT的架(jia)構須(xu)滿足“云(yun)、管、端”架構，便于后期由服務器(qi)遷移(yi)至云端；交換系統軟件采用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通(tong)信(xin)，支持最(zui)大500用戶注冊；支持多機(ji)級聯(lian)； 根據用戶需(xu)求(qiu)，選配并發(fa)路數(shu)和用戶注(zhu)冊數(shu)。

(3). 支(zhi)持(chi)與語(yu)音(yin)指(zhi)揮子系(xi)統(tong)(tong)接(jie)口(kou)(kou)、寬帶(dai)集群子系(xi)統(tong)(tong)接(jie)口(kou)(kou)、視頻會議系(xi)統(tong)(tong)接(jie)口(kou)(kou)、視頻監控(kong)系(xi)統(tong)(tong)接(jie)口(kou)(kou)、單兵(bing)系(xi)統(tong)(tong)接(jie)口(kou)(kou)、應急預案系(xi)統(tong)(tong)接(jie)口(kou)(kou)、GIS系統接口、LED顯示系統(tong)、其他系統(tong)聯動接口；實現對(dui)各(ge)子(zi)系統(tong)的集(ji)中統(tong)一管理和操控(kong)；

(4). 可根據子系統提供(gong)的接口進行定制化開(kai)發(fa)；具備(bei)雙機備(bei)份能力；

(5). 具備融合通信功能，寬帶集群功能，發布服務功能，電子傳真功能，短信服務功能，視頻服務功能，語音會商服務功能，視頻會商服務功能，融合指揮調度功能（即具備對各類語音終端、寬帶集群終端、信息發布、視頻監控、視頻會議、GIS等系統信息資源的接入與集中管理功能、統一調用，實現語音、視頻、數據媒體流融合指揮調度服務）。

(6). 支持融合語(yu)音(yin)調度(du)(du)功(gong)(gong)能(neng)、基本對講功(gong)(gong)能(neng)、電話會議(yi)功(gong)(gong)能(neng)、視(shi)頻(pin)調度(du)(du)功(gong)(gong)能(neng)等調度(du)(du)功(gong)(gong)能(neng)；支持提供SIP中(zhong)繼(ji)功能，實(shi)現與第三方系統(tong)的(de)對接(jie)；支持(chi)GIS調(diao)度功能：直接點(dian)擊(ji)呼(hu)叫、直接點(dian)擊(ji)視頻查(cha)看、圈選呼(hu)叫、運動軌跡記錄/查(cha)詢等(deng)。

(7). 調度臺界面具有創建/修(xiu)改/撤銷(xiao)會(hui)場、向會(hui)場中(zhong)添加成員、開放(fang)/禁止發(fa)言(yan)、踢出會(hui)場(chang)、會(hui)場(chang)鎖定、結束會(hui)議(yi)、會(hui)場(chang)廣播/廣(guang)播(bo)結(jie)束、會(hui)(hui)場錄音等(deng)基本的會(hui)(hui)議(yi)功能；

(8). 支持(chi)與(yu)視(shi)頻會(hui)(hui)(hui)(hui)議(yi)系統(tong)的(de)互聯(lian)，調度會(hui)(hui)(hui)(hui)議(yi)可作(zuo)為原有視(shi)頻會(hui)(hui)(hui)(hui)議(yi)的(de)延伸和備份(fen)，當視(shi)頻會(hui)(hui)(hui)(hui)議(yi)受(shou)到(dao)客觀條(tiao)件限制無法召開時(shi)，支持(chi)將用戶普通(tong)固(gu)定電話、手機等加入到(dao)音頻會(hui)(hui)(hui)(hui)議(yi)中。

4.9.2 面(mian)板說明

五 設備(bei)典型應用

六 設備安裝
