IDM M9000C車載通信指揮調度機
一、 概(gai)述(shu)
IDM M9000C車載通信指揮調度機采用先進的數字信號處理技術和大規模集成電路技術，可以將不同頻率、不同制式、不同種類的無線通信終端連接在同一個語音平臺上，達到全異的無線通信系統的互聯互通，也可連接固定電話網、蜂窩移動通信網、互聯（IP）網、無(wu)線局域網以及集群移(yi)動通(tong)(tong)信(xin)系統(tong)、衛星通(tong)(tong)信(xin)系統(tong)等。
IDM M9000C車載通信指揮調度機是一套適合群指揮的語音調度系統，包括專向指揮、分組指揮、越級指揮和會議指揮功能，也可以擴展多種電話交換機的數字信令標準，具有多種窄帶、寬帶的語音數據接口能力。
IDM M9000C車載通信指揮調度機可用于防空兵陣地指揮的作戰、訓練演習、反恐維穩、以及搶險救災等。可在自然災害或突發事件發生時提供車載、固定、便攜、移動各種通信方式的應急互通平臺。而且還迅速快捷地提供包括公共和專用、有線和無線、跨地區、跨部門的應急互通通信系統的協同作戰語音平臺。

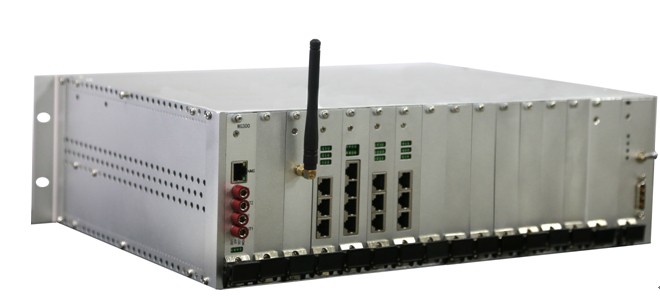

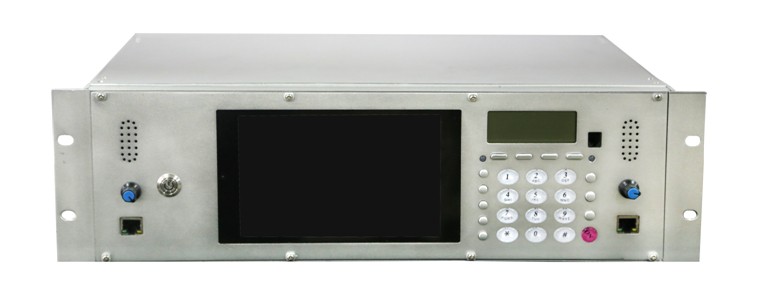

IDM M9000C正面 IDM M9000C背面(mian)
二、 產品特性
IDM-M9000C最多可以接48路(lu)無線電(dian)臺設備，含(han)HF（短(duan)波(bo)）、VHF（超(chao)短波）單(dan)邊(bian)帶電臺、350M和800M集群(qun)對講等。
1) 主控交換(huan)盤可以提供64 方(fang)電(dian)話會議(yi)（本機型可(ke)擴展(zhan)到(dao)128方）、最多召(zhao)開(kai)32 個電話會(hui)議，提供同時進行64 路DTMF 檢測，主(zhu)控盤上(shang)提供2 組E1 接口，可(ke)以配制成中國7 號信令、或PRI信(xin)令，也可以配置成60 路用(yong)戶接口。
3) 本設備可以提供同(tong)時記(ji)錄30 路語音的實時記錄功能。也可以(yi)將要記錄的E1語音通過以太網發送到計算機(ji)上記錄。
4) 整(zheng)機提供(gong)12 個(ge)用戶盤位，每個(ge)盤位可以(yi)插入VHF 接口(kou)盤、FXS 用戶電話(hua)盤、FXO 局端電話(hua)盤、Hot熱線電話盤、MAG磁石電話盤等。
5) 用戶盤處插入(ru)VHF 電臺接(jie)口盤(pan)時每盤(pan)4 路(lu)，可以連接電臺發射機、接收機、遙控操作臺等(deng)。
6) 插入FXS、FXO、MAG盤時(shi)，每(mei)盤10 路。本設(she)備(bei)最多可外接120路(lu)普(pu)通(tong)電話或有線對講終(zhong)端，并(bing)可以(yi)通(tong)過2個E1接(jie)口擴展至180路(lu)。
7) 外線可通過FXO守聽VHF電臺接口。
8) FXS用戶接口可(ke)以接普(pu)通電話機、PTT對講終(zhong)端等(deng)。也(ye)可以通過PCM接(jie)入傳(chuan)輸到更遠(yuan)操作(zuo)站點(dian)。
9) 可(ke)以插入(ru)SIP服務器盤(pan)和IP網關盤；
10) 設備的中(zhong)繼接口可(ke)以(yi)是：
Ø GSM/CDMA接口；
Ø WAN口支持(chi)電接口(RJ45)或者(zhe)光接口(FC)形式(shi)的IP電話的接入通道；
Ø 普(pu)通電話中繼接口(kou)、普(pu)通磁(ci)石(shi)接口(kou)或2100HZ磁(ci)石接(jie)口(kou)、衛星電話(hua)接(jie)口(kou)；
Ø 中國(guo)1號信令、中(zhong)國7號(hao)信令、PRI信令(ling)等；
三、 技術規格
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議(yi)
|
支持ITU-T G.703
|
阻(zu)抗(kang)
|
75Ω/120Ω
|
|
幀(zhen)結(jie)構
|
PCM30/32
|
信令(ling)
|
隨(sui)路信令、中(zhong)國1號信(xin)令、中國7號信(xin)令、PRI信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳(chuan)輸速(su)率
|
N×64K（N≤32）
|
|
標準協(xie)議
|
支持IEEE802.3
|
工作方式
|
全/半(ban)雙(shuang)工/自適應
|
FXO、FXS接口
|
音頻(pin)范圍
|
300Hz~3400Hz
|
壓(ya)縮率
|
ITU G.711中(zhong)A律
|
|
阻抗(kang)
|
三(san)元復式阻抗(kang)200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音(yin)頻范圍(wei)
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓(ya)縮率(lv)
|
ITU G.711中(zhong)A律
|
回波損耗
|
不低(di)于18dB
|
磁石接口
|
音頻范(fan)圍(wei)
|
300Hz~3400Hz
|
阻抗(kang)
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律(lv)
|
回(hui)波損(sun)耗
|
不低于(yu)18dB
|
電(dian)源及功耗
|
供(gong)電方(fang)式
|
AC220V/DC- 48V
|
整機(ji)功耗
|
≤150W
|
環境條件
|
工作溫(wen)度
|
-10oC ~+50oC
|
相對(dui)濕度
|
0~95%（無(wu)凝結）
|
產(chan)品(pin)尺寸(cun)
|
長度(du)×深(shen)度×高度(du)
|
482×309×132(mm)
|
四、 典型應用

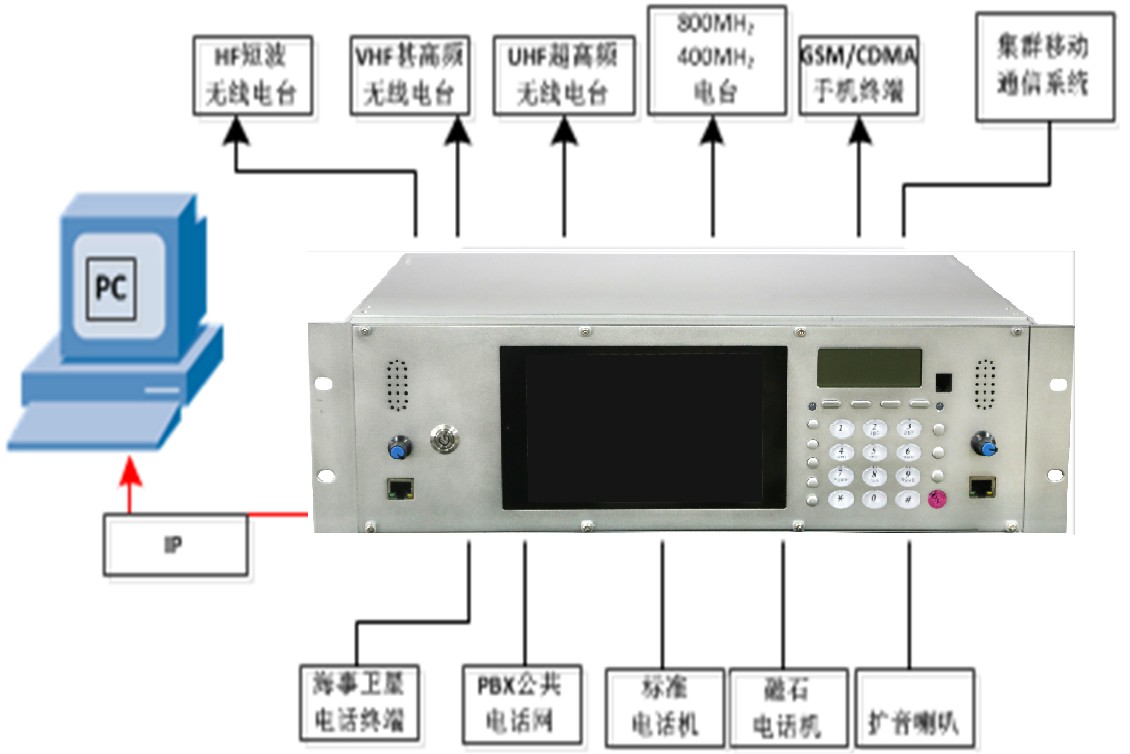

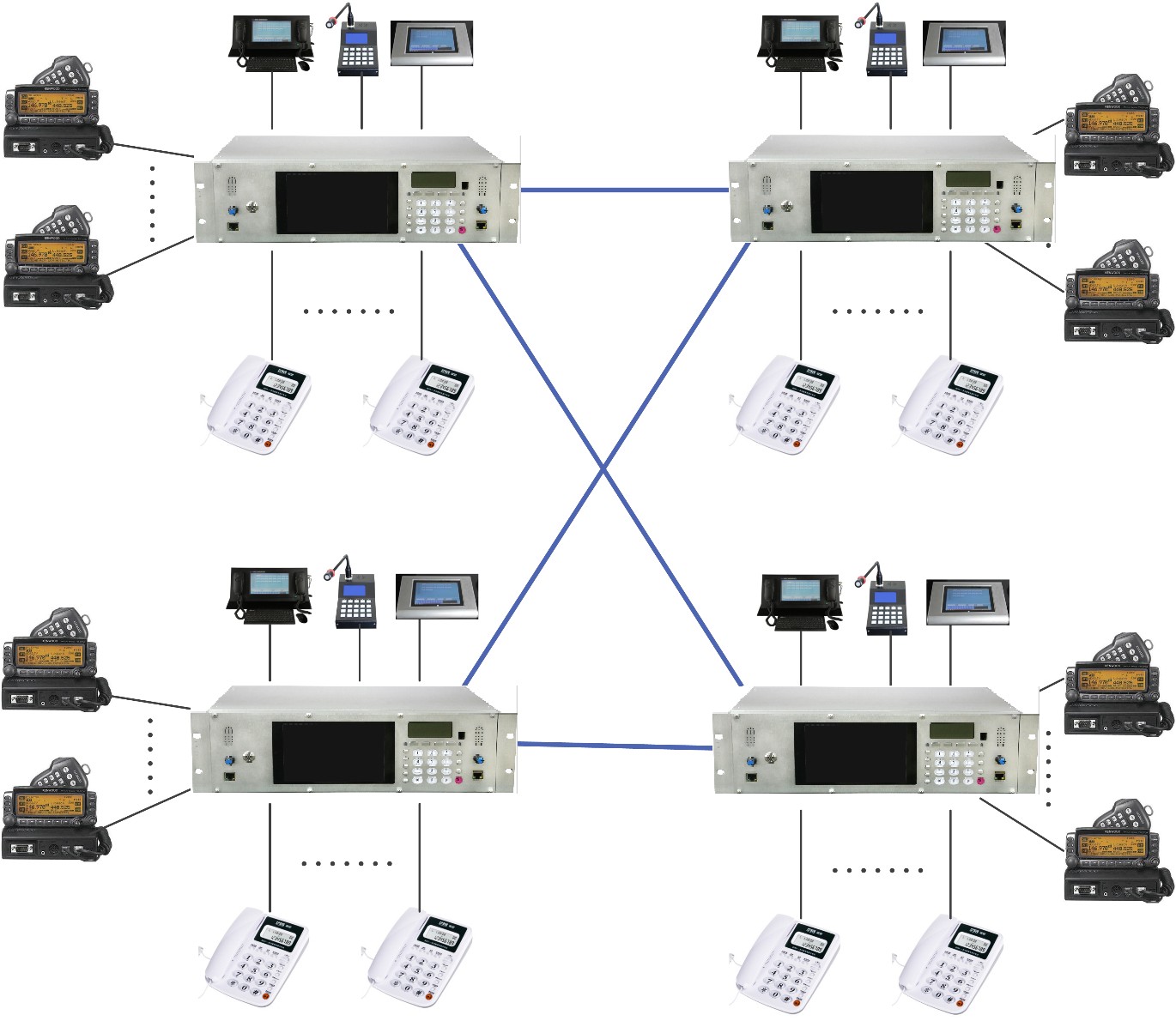

IDM M9000C直聯終端示意圖 ; 多機組網應用
五、 工作模(mo)式
5.1 基本工(gong)作模(mo)式
1) 多方(fang)會(hui)議模式：與普通電話機(ji)對(dui)講采(cai)用(yong)多方(fang)會(hui)議的(de)模式，即(ji)對(dui)應每一個(ge)VHF無線(xian)電配置1個會(hui)議號(hao)，所有守聽該電(dian)(dian)臺的電(dian)(dian)話可(ke)以撥號(hao)進入該會(hui)議室，在會(hui)議室內，任何(he)一方（包括電(dian)(dian)臺和電(dian)(dian)話）的語音(yin)都會(hui)被發(fa)送到其(qi)他電(dian)(dian)話，也(ye)能發(fa)送到VHF電臺。VHF的連續發(fa)射(she)時(shi)間限制在2分鐘之內。由于會議(yi)室容量有(you)限，可以自(zi)由對講的電話終(zhong)端數量有(you)限。但此時還可以增(zeng)加一些只接聽的終(zhong)端。
2) 普通電話(hua)對講模式：此種(zhong)模式加入某個VHF對講的電話(hua)數(shu)量(liang)不受限制，電話(hua)撥入VHF的接(jie)入號碼后(hou)即可守聽該電臺的語音(yin)，當要與電臺講話(hua)時，需要按話(hua)機上的flash鍵(jian)、或拍插(cha)簧(huang)可(ke)以獲得(de)20秒的(de)講話權（系統默認20秒，也可有系統設置），為(wei)防(fang)止多人爭(zheng)搶，獲得講話(hua)權的話(hua)機上(shang)有講話(hua)提示(shi)音。
3) PTT終端對講模式：這種模式下(xia)終端平(ping)常(chang)都(dou)處于對電臺的守(shou)聽狀態，當需要發言時(shi)按下(xia)PTT鍵（普(pu)通電話機需(xu)要增加PTT適配器，我公司提供帶PTT功能切換的電(dian)話機），講話時間由終端決定(ding)！
4) 廣播模式：VHF電臺的聲(sheng)音單向廣播到(dao)各(ge)個加(jia)入守聽的電話中，終端只接聽VHF的聲音，這種模式不限制收(shou)聽每個(ge)VHF語音的(de)電(dian)話數量(liang)。
注：
在(zai)實際使用中，可以把4模式(shi)和(he)其他3種(zhong)模式結合使用。
a) 多個VHF電臺并機操作，將2個或2個以(yi)(yi)上電(dian)臺橋接到(dao)同一個會(hui)議室內，一個電(dian)臺接收到(dao)的語音可以(yi)(yi)轉發到(dao)其它電(dian)臺或電(dian)話終端；
b) 一個電話(hua)可以加入多個VHF電臺(tai)守聽，它的發言可以同時發送到多(duo)個電臺(tai)。
5.2 無(wu)線通道接入控(kong)制模式(shi)
1) PTT控制模式：有(you)PTT功(gong)能的音頻接口在與無線電臺、集(ji)群接口時，優先使用PTT控制(zhi)模式(shi)
2) DSP音(yin)量(liang)控制模(mo)式：有些(xie)音(yin)頻終(zhong)端無PTT功能（如會(hui)議(yi)話筒），就需(xu)要動態(tai)監測聲音大(da)小(xiao)，通過聲音大(da)小(xiao)來控制(zhi)無線接口的接收和發送
注1：每個無線接口(kou)可以選擇(ze)一種控制模式
注2：手機(ji)或(huo)外(wai)線固(gu)話輸入*02，接入2信道電臺，講(jiang)話(hua)按#號(hao)后可獲得15秒(miao)（系(xi)統可設）發(fa)言權，退(tui)出須輸入[*#]或[*3302]。
基礎功(gong)能：點擊呼叫、通(tong)話轉移、呼叫轉移、駐(zhu)留、代答、搶接(jie)、保持/恢復、免(mian)打擾(rao)、屏蔽、夜晚(wan)及節假日服務策略設定等操作(zuo)。
調度功能(neng)：強(qiang)插(cha)、強(qiang)拆、代(dai)接、、禁話、手動/自動轉接、、組(zu)呼、會議、動態分(fen)組(zu)、分(fen)級協同調度等操作(zuo)。
廣播(bo)功能：含廣播、喊話、環境等功(gong)能、其中廣(guang)播(bo)包(bao)括即時(shi)廣(guang)播(bo)、定時(shi)廣(guang)播(bo)、廣(guang)播(bo)音源可(ke)選擇內部(bu)聲(sheng)音文件、外音源或(huo)TTS文件進行播放。
集群(qun)：可調度不同頻(pin)段、不同型號(hao)、不同制式（數字/模擬）的機(ji);可(ke)通過調度軟件(jian)界面(mian)進行(xing)話權控制;
會議功能：會(hui)(hui)議(yi)(yi)召(zhao)集(ji)、會(hui)(hui)議(yi)(yi)預定(ding)、會(hui)(hui)議(yi)(yi)成(cheng)員身份認證、多組會(hui)(hui)議(yi)(yi)、監控(kong)會(hui)(hui)議(yi)(yi)過程等(deng)操(cao)作；
短信功能：可以點擊對(dui)內部IP話(hua)機、WIFI話機、多(duo)媒體終端、GPS終端發(fa)送短信(xin)，也可(ke)以對(dui)外部(bu)移動網(wang)絡手(shou)機發(fa)送短信(xin)息。
電子傳真：導入傳真文件(jian)，批量(liang)發送，接收傳真后保存圖片(pian)自(zi)動發送到指(zhi)定郵箱。
應急預案：支持通信應急(ji)預(yu)案管理(li)，按(an)使用(yong)環境預(yu)先編(bian)輯通信應急(ji)預(yu)案（例如(ru)防汛、抗旱、爆炸、火災(zai)等）；當(dang)事件(jian)發生時，通過點(dian)擊對應出現預案按鍵，可以快速發(fa)起(qi)設置好的通信調度工(gong)作(zuo)（例如：自動(dong)擴(kuo)聲廣播(bo)告警、自動(dong)發(fa)起(qi)對應負(fu)責人的會議、自動(dong)發(fa)送(song)事件短信）。
監控功能：未接來電、未注(zhu)冊(ce)、來電排隊情況都(dou)有顯示，通信故(gu)障(zhang)告(gao)警(jing)、故(gu)障(zhang)日志(zhi)管理(li)。
系統管(guan)理：分組(zu)管理、賬號管理、多級權限管理、熱線管理。
