IDM-RG2000 SIP電臺網關
IDM-RG2000 SIP電(dian)臺網關
一、 概述

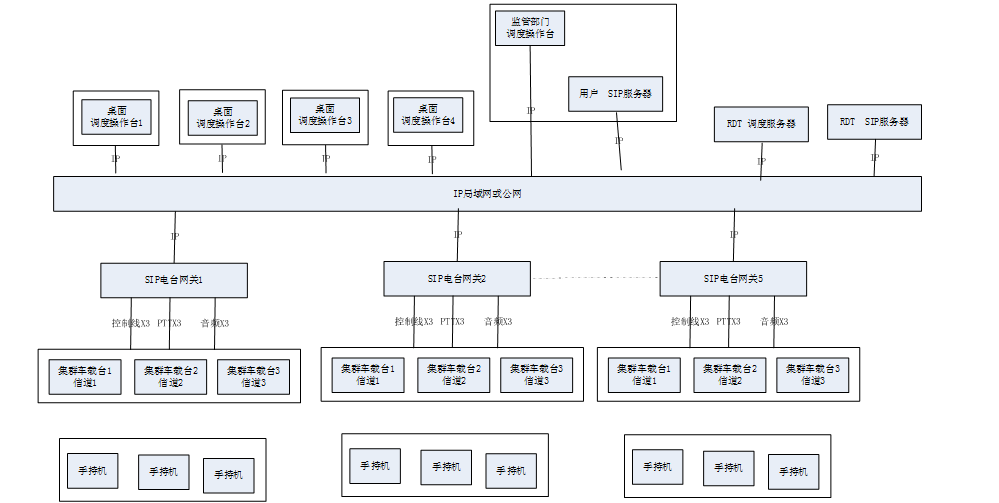

IDM RG2000軟交換集群調度網關最多提供三個基地電臺的接；每個電臺有一個固定的SIP協議語音通道連接調度機作為熱線專用，另外有1~2路SIP語音通道隨時可以切換到某個電臺使用；當某個基地電臺同時又多個語音通道時，電臺和多個語音通道之間組成語音會議室。
該網關支持調度臺指定某個電臺工作頻率，通過標準的MQTT物聯網協議傳輸，再通過具有語音或數字改變電臺通道的工作頻率。
集群調度對講網關同時注冊到SIP語音調度服務器和物聯網通信服務器上。支持SIP軟交換協議和物聯網MQTT協議，MQTT協議支持PTT指令傳輸、串口電臺頻率管理、電臺功率設置等等。
在調度臺的界面上由臺站名稱、電臺用途名稱、電臺型號、電臺頻率，以及SIP專線的電話號碼。在調度臺的圖標上還有電臺的收發狀態顯示、SIP專線上的聲音顯示，等等。
IDM RG2000 SIP VHF集群電臺網關提供三組VHF電臺的音頻接口和電臺參數控制的串行接口等。有5組SIP電話鏈路可以通過調度服務器連接其它SIP終端。
對應每個電臺都有一個語音會議室，最多實現6方會議，也就是一個電臺同時允許5個SIP電話客戶同時在線講話。
二、結構(gou)說明(ming)
IDM-RG2000設備面板：

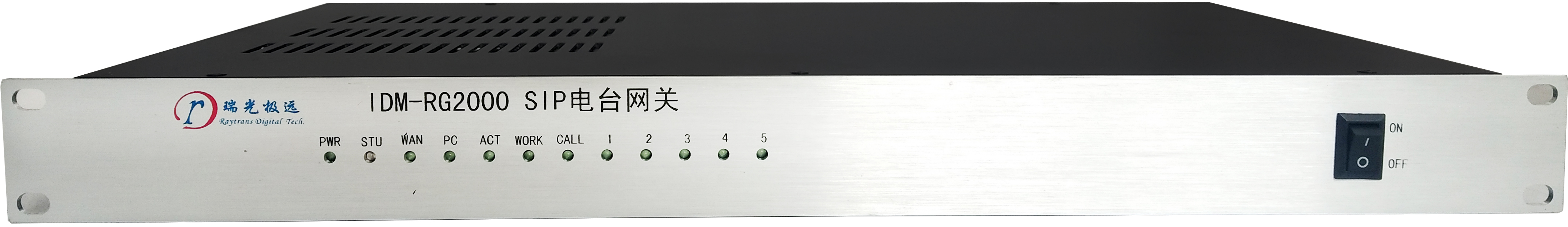

IDM-RG2000設備前面板示(shi)意圖(tu)

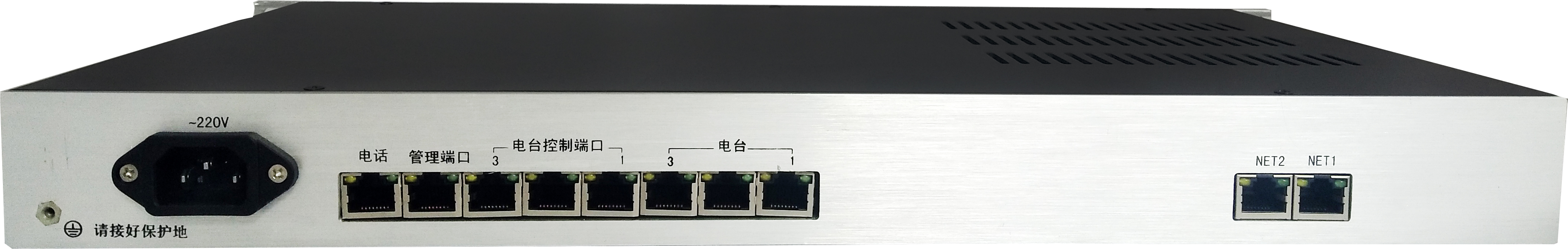

IDM-RG2000設備后(hou)面板示意圖(tu)
二、 面(mian)板接口
電(dian)源接口(kou)、指示燈。（電(dian)源220V輸入(ru)）
Ø 管理接口(kou)：RJ45接口(kou)；
Ø 電臺(tai)接口：RJ45接口(kou)；1~3
Ø 電話(hua)接口：RJ45接(jie)口；
Ø 網絡(luo)接口：NET1~NET2；
設備面板的LED燈(deng)提供設備的(de)狀態告(gao)警(jing)，能很方便了解設備是否工作正常或出于告(gao)警(jing)狀態。面板指(zhi)示燈(deng)定義表如下：
表1 IDM-RG2000指示燈(deng)說明
|
名稱 |
顏(yan)色 |
功能 |
描述 |
|
PWR |
綠 |
電源(yuan)指示燈(deng) |
當系統供(gong)電正常(chang)，燈(deng)亮；當電源(yuan)供(gong)電不(bu)正常(chang)，燈(deng)滅。 |
|
ACT |
綠 |
設備(bei)運行(xing)指示燈 |
當設備(bei)CPU正常工(gong)作(zuo)時(shi)此燈間(jian)隔250MS亮(liang)滅閃爍；不正(zheng)常時(shi)常亮(liang)或(huo)長滅。 |
|
STU |
綠、紅 |
狀態指示(shi)燈(deng) |
WAN 口未獲取到 IP 地(di)址，可能(neng)是 WAN 口未(wei)接網線、通過(guo) DHCP 獲(huo)取地址(zhi)失敗(bai)、IP 地址沖(chong)突、PPPoE 撥(bo)號失(shi)敗等，紅(hong)燈(deng)長亮；連接正(zheng)常，紅(hong)綠交替(ti)閃；
|
|
WAN |
綠 |
WAN口指示(shi)燈 |
建立WAN連(lian)接，但(dan)無(wu)業(ye)務流，燈長亮；建立WAN連接且有業務流，燈(deng)閃亮(liang)。 |
|
PC |
綠(lv) |
PC口指示(shi)燈
|
鏈(lian)(lian)路(lu)已經鏈(lian)(lian)通(tong)，但無業務流，燈長亮(liang)；有(you)業務流傳輸，燈閃亮(liang)；鏈(lian)(lian)路(lu)沒有(you)鏈(lian)(lian)通(tong)，燈滅。 |
|
WORK |
綠 |
WORK指示燈(deng) |
設備運行正常(chang)，燈閃(shan)亮(liang)； |
|
CALL |
綠 |
CALL指示燈 |
設備運行(xing)正(zheng)常，燈(deng)閃亮； |
|
1 |
綠 |
通道聲音(yin)指(zhi)示(shi)燈 |
當(dang)電臺通道有聲音(yin)(yin)時此燈亮(liang)；無聲音(yin)(yin)時此燈滅。 |
|
2 |
綠 |
通(tong)道聲(sheng)音指示燈 |
當電臺通道有聲(sheng)(sheng)音時此(ci)燈亮；無(wu)聲(sheng)(sheng)音時此(ci)燈滅。 |
|
3 |
綠 |
通道聲音指示燈(deng) |
當電(dian)臺通道有聲(sheng)音時(shi)此燈亮；無聲(sheng)音時(shi)此燈滅。 |
|
4 |
綠(lv) |
通(tong)道聲音指(zhi)示燈 |
當電(dian)臺(tai)通道(dao)有聲音時此燈亮；無聲音時此燈滅。 |
|
5 |
綠 |
通道聲音(yin)指示燈 |
當電臺(tai)通道(dao)有(you)聲音時(shi)此(ci)燈亮；無聲音時(shi)此(ci)燈滅。 |
二、 外(wai)形尺(chi)寸(cun)
1) IDM-RG2000：
采用(yong)19英寸標準1U機箱具體(ti)參數如下：
170 × 437.6 × 44（mm）
三、 接口特點
IDM-RG2000 SIP電臺網(wang)關(guan)提供的業務(wu)接(jie)口有(you)：電臺接(jie)口，電話接(jie)口，以(yi)太網(wang)接(jie)口。以(yi)下是(shi)接(jie)口特性
1) 電臺音頻接口(kou)特性
Ø 設備提供：3個電臺音頻接口
Ø 音(yin)頻接(jie)口使用變壓器耦合方式，抗干擾(rao)能力強。
Ø 音頻輸(shu)(shu)入輸(shu)(shu)出阻(zu)抗600Ω。
Ø 音頻接(jie)口的(de)接(jie)收發送增益可以調節默認(ren)為：0DB發送，0DB接收。
Ø 音頻接(jie)(jie)(jie)口為(wei)平(ping)衡方式輸(shu)入，也可以接(jie)(jie)(jie)成不平(ping)衡（一(yi)端(duan)接(jie)(jie)(jie)地），輸(shu)入阻抗600Ω。
2) 電(dian)話中繼接口特性
Ø 設備提供：2個FXO中繼電(dian)話接口；
Ø 電話中繼接口(kou)使用(yong)變壓器耦(ou)合方式，抗干擾能力(li)強。
Ø 接(jie)口阻抗為200Ω+680Ω//0.1u三元件(jian)阻抗（可以根據(ju)用戶需(xu)求提供600Ω純阻）。
3) 以太網電接(jie)口
Ø 10/100BASE-T，全雙工，半(ban)雙工，自適應
Ø 符(fu)合特性(xing)：IEEE 802.3,802.1P，802.1Q
Ø 接(jie)口：RJ45 （100M五類線，雙絞線）
4) 以太網光接口(kou)
Ø 10/100BASE-FX
Ø 符合特性：IEEE 802.3，802.1P，802.1Q
Ø 接口：FS
Ø 發送功率≥-5dBm，靈敏度≤-35dBm
Ø 波長：1310/1550nm，傳輸距(ju)離：10km，40km, up to 120km
5) 控制(zhi)接口(kou)
Ø 異步接(jie)口(kou)：8位數據位，1位(wei)(wei)停止位(wei)(wei)，無校驗
Ø 波特率：57600
Ø 電臺(tai)協(xie)議自(zi)學習(xi)功能：
u 學習電臺發(fa)送功率增減(jian)命令；
u 學習電臺改變(bian)發送、接收頻(pin)率(lv)命令；
u 學習控制電(dian)臺天(tian)線指向角度命令(ling)。
