IDM MAG-2E1數字中繼網關設備
一 概述
IDM MAG-2E1數字中繼網關（以下簡稱“MAG-2E1”），通過網口和E1/T1接口實現IMS/SIP與ISDN PRI（30B+D）呼叫協議之間的轉換，實現新一代IP語音業務網與企業側傳統程控交換機（PBX）的連接，或實現將新一代企業IP語音交換機（IP-PBX）與傳統PSTN網的連接。
MAG-2E1 支持1至4個E1/T1鏈路以及512個SIP中繼賬號注冊，滿足大中型企業對VoIP的要求。
MAG-2E1網關擁有 6000MIPS 的處理能力，保證在120路通話滿負荷運行狀態下，MAG-2E1仍能執行語音處理（G.711/G.729A/G.723.1）、回音消除、傳真中繼（T.38）。
MAG-2E1 支持的安全防護手段包括：信令和媒體流加密、自動密碼強度檢測、防密碼暴力破解、用戶數據密文存儲、Telnet/SSH 功能開關、訪問白名單、系統日志備份等。
MAG-2E1 配備雙網口冗余保護，確保通話不受局部網絡故障影響；同時，可選配 1+1 直流/交流電源模塊，滿足用戶對高可靠性的需求。在部署方面，MAG-2E1 提供主備 SIP 服務器注冊切換的容災機制。全面的安全策略，IAD-32S提供多層級、全方位的安全防護，支持多種惡意入侵防護機制，有效應對暴力破解管理平臺、SIP 攻擊等安全風險，使溝通和管理無后顧之憂，滿足企業和運營商對安全性的要求。
二 功能特點
u支持 SIP 和 IMS 協議；
u500 條路由和號碼轉換規則；
u雙網口/雙電源冗余保護；
u512 個 SIP 中繼賬號注冊；
u支持 TLS/SRTP 加密；
u支持語音 VLAN；
u支持遠程管理、監控和運維；
u支持網管系統；
u兼容思科 CallManager/CUCM、Broadsoft、微軟 Skype for Business（原 Lync）、華為 IMS、VoS、FreeSWITCH 和 Asterisk/Elastix 等業務平臺；
u提供 3.5kV 的防雷保護。

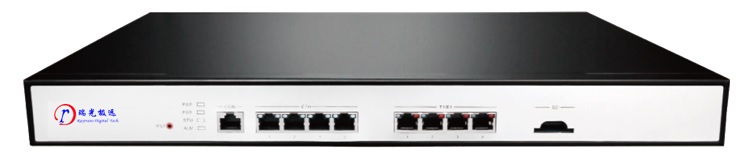

三 設備結構
IDM MAG-2E1數字中繼網關設備
四 功能列表
|
類(lei)別(bie)
|
功(gong)能(neng)/指標名稱(cheng)
|
規格/說(shuo)明
|
|
協議(yi)
|
呼(hu)叫(jiao)控制
|
SIP/UDP 和 SIP/TCP（RFC3261）、IMS 平臺（3GPP）
|
|
網絡
|
Telnet、SSH、HTTP、HTTPS、DHCP 客戶端、PPPoE 客(ke)戶端、DNS、STUN
|
|
|
媒(mei)體(ti)
|
語音編解碼(ma)
|
G.711、G.729A、G.723.1、GSM、iLBC
|
|
傳(chuan)真
|
G.711 透(tou)傳傳真，T.38 傳真，兼容(rong) G3 類傳真(zhen)機(ji)，最高(gao)速率 33.6kbps（透傳）
|
|
|
音質提升(sheng)技術
|
回音消除（G.168-2004）、抖動(dong)緩沖、靜音抑制（VAD/CNG）、PLC
|
|
|
媒體(ti)代(dai)理
|
媒體流 RTP 包轉發、防火墻穿越、NAT 穿越(yue)
|
|
|
認證(zheng)注冊
|
支(zhi)持網關注冊和認(ren)證(zheng)，512 個(ge) SIP 中繼賬號注冊
|
|
|
其他
|
號碼(ma)轉(zhuan)換、呼叫路由(you)（500 條）、號碼位圖、RADIUS 計費(fei)接口
|
|
|
QoS
|
QoS
|
DiffServ、TOS、802.1P/Q VLAN
|
|
信(xin)令
|
PSTN 訪問(wen)
|
E1 ISDN PRI（30 B+D）適應標準：中國
T1 ISDN PRI（23 B+D）適應標準：ANSI NI-2（北美） 交換(huan)機(ji)類型：5ESS 系(xi)列、DMS 系(xi)列(lie) |
|
DTMF
|
帶(dai)內語音傳送、RFC2833、SIP-INFO
|
|
|
安全(quan)
|
協議
|
HTTPS、SSH、TLS、SRTP
|
|
端口自定義
|
SIP 端口、HTTP/HTTPS 訪問端(duan)口、RTP 端口
|
|
|
加密
|
SIP 信令加密、媒體流(liu)加密、配置文件加密導(dao)入/導出、密(mi)碼加(jia)密(mi)
|
|
|
防惡(e)意入侵(qin)
|
訪問白名單(dan)、禁 Ping、SIP 授信(xin)地址
|
|
|
可靠性
|
冗(rong)余(yu)保護
|
雙網口(kou)、雙電源
|
|
容災機(ji)制(zhi)
|
主(zhu)備 SIP 服務器切換
|
|
|
遠(yuan)程管理(li)
|
網管平臺
|
網(wang)管系統
|
|
自動管(guan)理
|
TFTP、FTP、HTTP 或 HTTPS 方式下載(zai)文(wen)件；通過 DHCP option 66 或重定向獲取 ACS 地址
|
|
|
維護與管(guan)理
|
日志
|
8 級日志(zhi)管(guan)理、Syslog
|
|
數據抓(zhua)錄
|
端口語音抓錄(lu)、數據包(bao)抓錄(lu)
|
|
|
狀態與統計
|
呼叫狀(zhuang)態與(yu)統計、系統狀(zhuang)態、ISDN 狀態
|
|
|
ISDN 維護(hu)
|
ISDN 鏈路(lu)的誤碼率(lv)測試、本端環回和 B/D 通路的狀(zhuang)態查(cha)詢
|
|
|
版本升級
|
通過設備 Web 界面、通過遠程(cheng)自動管理系(xi)統
|
|
|
配套工具
|
配套軟件工具(ju)
|
Finder（用(yong)于在局域網內(nei)查(cha)找設備(bei) IP 地址(zhi)）
|
五 硬件規格
|
類別
|
規格項
|
規格詳情(qing)
|
|
硬件接口
|
網口(kou)
|
RJ45，4×10/100/1000 Base-T，自適(shi)應
|
|
T1/E1 接口(kou)
|
4 個（最大 120 路并發）
|
|
|
SD 卡接口(kou)
|
1 個
|
|
|
CON 配置接口
|
RJ45
|
|
|
硬件配(pei)置
|
系統內存
|
512 MB
|
|
閃(shan)存
|
64 MB
|
|
|
物理規格
|
高(gao)x寬x深(shen)（1U）
|
44×440×300 mm
|
|
凈(jing)重
|
最大 3kg
|
|
|
電源
|
單/雙交流(liu)電源
|
100～240 伏特(te)，50/60 赫茲，最(zui)大 1 安培
|
|
單/雙直(zhi)流電源
|
-36～-72 伏特，最大(da) 2.5 安(an)培
|
|
|
最大功(gong)耗(hao)
|
18 W
|
|
|
安裝(zhuang)與環境
|
安裝方式
|
機架式
|
|
工作環境
|
溫度：0～40℃；相(xiang)對濕度(du)：10%～90%（非冷(leng)凝）
|
|
|
儲藏(zang)環境
|
溫度：-40～70℃；相(xiang)對濕度：5%～90%（非冷凝）
|
