IDM MAP4E1-30綜合業務交叉復用設備
概述
IDM MAP4E1-30綜合業務交叉復用設備是一(yi)個集64K窄帶業(ye)務(wu)接(jie)入、PCM復用、64K時隙交叉連接(jie)于一(yi)體的綜(zong)合業(ye)務(wu)平臺。
IDM MAP4E1-30設備主要(yao)用(yong)于數據(ju)通信(xin)網絡中接入(ru)層的(de)業務(wu)接入(ru)和交叉。具備完整的(de)同步定時(shi)功(gong)能(neng)，提(ti)(ti)供4路(lu)E1通道中64K級的(de)無阻塞交叉連接，同時(shi)可提(ti)(ti)供30路(lu)64K業務(wu)，包括電(dian)(dian)話(hua)、磁石電(dian)(dian)話(hua)、共電(dian)(dian)電(dian)(dian)話(hua)和V.24等數據(ju)業務(wu)。

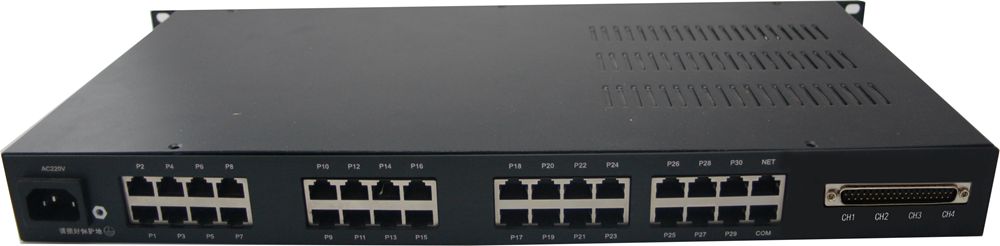

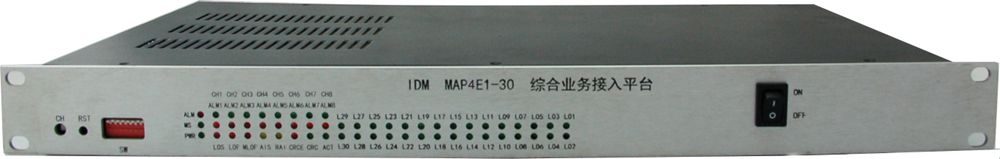

IDM MAP4E1-30綜合業務交叉復用設備圖片
產品特性
采用19英(ying)寸(cun)1U標(biao)準機箱，便于安裝。
4組E1的全時隙無阻塞交叉連接；
主機提供30路64K（或Nx64K）用戶窄帶業(ye)務接入；
主(zhu)板(ban)上提供15個業務插卡(ka)槽(cao)位，每卡(ka)最多兩路業務；
話(hua)(hua)路接口可以是FXO局端自動電話(hua)(hua)、FXS遠端自動電話(hua)(hua)、MAG磁石電話(hua)(hua)；數據業務有(you)V.24/RS232/RS485/RS422、X.50/X.58、同向(xiang)64K、Nx64K帶寬(kuan)的V.35/V.36、以太網(wang)網(wang)橋；
可以(yi)提供串口網管(guan)或(huo)以(yi)太(tai)網SNMP網管(guan)；
可(ke)以提供提供交流(liu)220V電(dian)源(yuan)，或直(zhi)流(liu)-48V電(dian)源(yuan)；
4組E1可以組成點(dian)對點(dian)、鏈網(wang)(wang)、星型(xing)網(wang)(wang)等(deng)結(jie)構。
技術規(gui)格
|
碼速(su)率
|
2.048Mbps
|
碼型(xing)
|
HDB3
|
|
標準協議
|
支(zhi)持ITU-T G.703
|
阻抗(kang)
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信(xin)令
|
隨路(lu)信令
|
|
接口類(lei)型(xing)
|
RJ-45
|
傳輸速(su)率
|
N×VC12（N≤50）
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工作(zuo)方式
|
全/半(ban)雙工(gong)/自適應
|
|
接口(kou)類型(xing)
|
RJ-45
|
傳輸速(su)率
|
N×VC12（N≤63）
|
|
標(biao)準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙(shuang)工/自適(shi)應
|
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中(zhong)A律(lv)
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路(lu)電流(liu)
|
20mA/路
|
|
碼型(xing)
|
G.703標準
|
碼(ma)速率
|
64Kbps
|
|
阻抗(kang)
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
|
音頻范(fan)圍
|
300Hz~3400Hz
|
阻抗(kang)
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗(hao)
|
不低(di)于18dB
|
|
音頻范圍
|
300Hz~3400Hz
|
阻(zu)抗
|
平衡(heng)600Ω
|
|
壓縮(suo)率
|
ITU G.711中A律
|
回波損(sun)耗
|
不低(di)于18dB
|
|
傳輸(shu)速率
|
異步≤9600bps；同步(bu)64Kbps
|
電氣(qi)特點(dian)
|
符合CCITT V.28協議
|
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議(yi)
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
|
供電方式
|
AC220V/DC- 48V
|
整機功耗(hao)
|
≤150W
|
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無(wu)凝(ning)結）
|
|
長度×深度×高度
|
482×309×44(mm)
|
應用(yong)示例

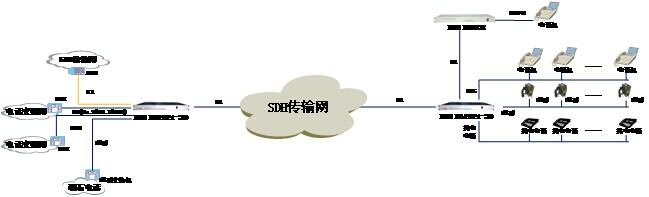

典型組網拓撲圖
E1傳(chuan)輸鏈(lian)路主備(bei)保護應用(yong)

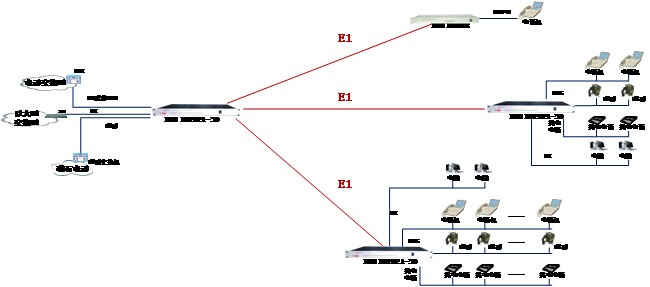

DXC時隙(xi)交叉(cha)功能應用
