IDM DXC5200 時隙交叉設備
一 概(gai)述
IDM DXC5200時隙交叉設備是我公司采用專用大規模集成電路設計的時隙交叉連接設備之一。通過2M傳輸介質完成用戶終端設備之間或用戶終端設備與公用電話交換網的連接。
IDM DXC5200時隙交叉滿配240組標準的E1傳輸接口，采用PCM30/31制式。同時具有240組E1之間64K時隙無阻塞交叉連接設備。同時該DXC5200時隙交叉具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。
IDM DXC5200時隙交叉主控盤、電源盤等關鍵模塊采用雙盤互備份。
IDM DXC5200 時隙交叉設備圖片
二 產品特性
u 19英寸3U標準機箱，2個電源盤槽位，2個主控盤槽位和11個業務盤槽位；
u 雙48V電源，支持1+1冗余保護；
u 雙主控，支持1+1冗余保護；
u 主控盤：支持交叉容量7200×7200個64K時隙全交叉，提供用戶接口的接入和管理、數據和信令交叉連接、系統同步和設備組網控制與管理；支持對單端設備內所有E1通道內進行數字電平調節。主控板支持遠程在線升級功能；
u E1業務盤：單盤提供24路E1接口，通過歐式插座接線，支持遠程在線升級功能；
u 網管盤：支持通過網管軟件在線采集第三方廠家TS16信令格式，并自動保存。可以對240 E1中的任意64K時隙進行信令格式設定，實現任意廠家PCM設備電話業務互聯互通；
u 測試盤：配置測試端口，測試端口配置為FXS接口。通過網管利用測試端口可對指定64K時隙進行發送鈴流，發送音頻、接收音頻、三方通話、雙向通話、監聽、64K時隙雙向環回等測試。
u 設備也支持插入64K及N*64K業務板卡，業務種類和數量可在機框內任意配置，每槽位可出8路或10路64K業務，支持FXS/FXO、磁石、2/4線EM、RS232/RS422/RS485、GSM/CDMA業務。
三 技術規格
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
DC/AC
|
整機功耗
|
≤150W
|
環境條件
|
工作溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
四 應用示例

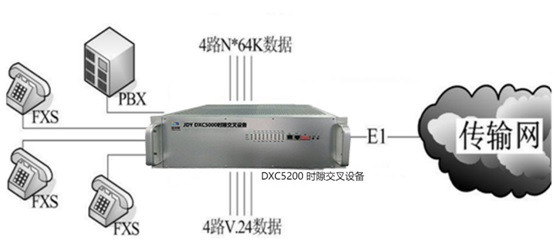

IDM DXC5200業務接入示意圖
