PCM設備 IDM MUX8綜合業務復用設備
一、 概述
IDM MUX8綜合業務復用設備是我公司研制的在(zai)E1傳輸(shu)(shu)通道(dao)上傳輸(shu)(shu)N*64K數(shu)據(ju)業(ye)務的同時(shi)可傳輸8路64K話音、數據業務的綜合復用傳(chuan)輸(shu)設備。
IDM-MINI8采用(yong)獨立式結構，可以將10/100Base-T以太網、語音(yin)、V.35、V.24等業務轉化為E1數據流，在E1通道上(shang)進(jin)行傳輸，適合于通過微波(bo)、DDN專網等(deng)信道將(jiang)接口的工(gong)作(zuo)距離(li)延(yan)伸，擴大服務范圍。
二、 產品特性
Ø 采用(yong)19 英寸1U 標準機箱；
Ø 采用模塊化結構，功(gong)耗(hao)低(di)，可靠性(xing)強；
Ø 提供雙E1傳輸接口；
Ø 兩組E1可以選互備份、或時隙提取模式
Ø 提供8路64K業(ye)務接口，可選FXO、FXS、V.24、磁石、共電和EM等業務卡(ka)；
Ø 適(shi)應(ying)寬幅電(dian)壓模式：支持DC-48V或～220V，或雙電源(yuan)供(gong)電；
Ø 可作為光(guang)貓、接口轉換器使用。
三、 技(ji)術規格(ge)
1) E1接(jie)口
|
碼速率
|
2.048Mbps
|
碼(ma)型
|
HDB3
|
|
標準協議
|
支(zhi)持ITU-T G.703
|
阻抗(kang)
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令(ling)
|
2) 以太網(FE)
|
接口類(lei)型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準(zhun)協(xie)議
|
支持IEEE802.3
|
工作方式
|
全/半(ban)雙工/自(zi)適應
|
3) 以太(tai)網(wang)(GE)
|
接口類型(xing)
|
RJ-45
|
傳輸速率(lv)
|
N×VC12（N≤63）
|
|
標準協(xie)議
|
支持IEEE802.3
|
工作方式
|
全(quan)/半(ban)雙工/自(zi)適應(ying)
|
4) FXO、FXS接口(kou)
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元(yuan)復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
5) 同(tong)向64K接(jie)口
|
碼(ma)型(xing)
|
G.703標準
|
碼速率(lv)
|
64Kbps
|
|
阻抗
|
平衡(heng)120Ω
|
全面符合ITU的G.703建議標準
|
|
6) EM2/4線接口(kou)
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡(heng)600Ω
|
|
壓縮率(lv)
|
ITU G.711中(zhong)A律
|
回波損耗(hao)
|
不低于18dB
|
7) 磁石接口
|
音頻范(fan)圍
|
300Hz~3400Hz
|
阻抗
|
平(ping)衡(heng)600Ω
|
|
壓(ya)縮(suo)率
|
ITU G.711中A律(lv)
|
回波(bo)損耗
|
不低(di)于18dB
|
8) V.24接(jie)口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣(qi)特點
|
符(fu)合CCITT V.28協議(yi)
|
9) V.35接(jie)口
|
接(jie)口類(lei)型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建(jian)議
|
|
傳(chuan)輸速率
|
n×64Kbps（n=0～31）
|
終端接(jie)口(kou)
|
符合ISO2593規定
|
10) 電源及(ji)功(gong)耗
|
供電(dian)方式
|
AC220V/DC- 48V
|
整(zheng)機功耗(hao)
|
≤150W
|
11) 環境條件(jian)
|
工作溫度(du)
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無(wu)凝結(jie)）
|
12) 產品(pin)尺寸
|
長(chang)度×深(shen)度×高度
|
220×141×39(mm)
|
四、 應用示例

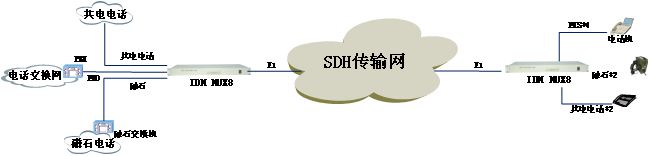

IDM MUX8點(dian)對(dui)點(dian)應(ying)用組網(wang)拓撲圖(tu)
