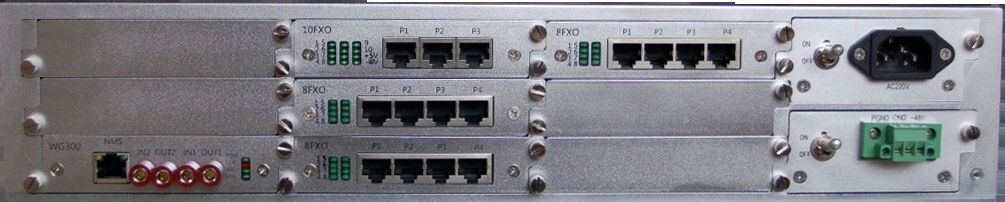

PCM設備 IDM MAP64綜合業務復用設備
概述：
IDM MAP64綜合業務復用設備采用19英寸2U標準機箱；實現了8組E1上的64路64K業務無阻塞全交叉復用功能。采用可插拔式結構，方便維護和管理。
整機可配置：
1塊E1中心管理盤（CMU）（必選），8塊語音盤（FXO/FXS），DC電源板或AC電源板。 CMU盤提供8組E1接口并對E1接口和USER盤管理控制。 DC電源盤和AC電源盤可選配其一，也可選配雙電源（DC和AC）供電。 每塊語音盤提供8個用戶接口，各個語音通道的發送/接收增益可在用戶盤的面板外面調節，支持熱插拔。全網統一網管，網管接口有串口和以太網兩種方式。
產品特性：
Ø 采用19 英寸2U 標準機箱；
Ø 采用模塊化結構，功耗低，可靠性強；
Ø 提供8E1傳輸接口；
Ø 提供64路64K業務接口，可選FXO、FXS、V.24、磁石、共電和EM等業務卡；
Ø 適應寬幅電壓模式：支持DC-48V或～220V，或雙電源供電；
Ø 采用模塊化結構，功耗低，可靠性強；
Ø 提供8E1傳輸接口；
Ø 提供64路64K業務接口，可選FXO、FXS、V.24、磁石、共電和EM等業務卡；
Ø 適應寬幅電壓模式：支持DC-48V或～220V，或雙電源供電；
技術規格(ge)
1) E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻(zu)抗(kang)
|
75Ω/120Ω
|
|
幀(zhen)結構
|
PCM30/32
|
信令
|
隨路(lu)信令
|
2) 以太(tai)網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式(shi)
|
全/半雙工/自(zi)適應(ying)
|
3) 以太網(GE)
|
接口類型(xing)
|
RJ-45
|
傳輸速(su)率
|
N×VC12（N≤63）
|
|
標準協議
|
支持(chi)IEEE802.3
|
工作方(fang)式
|
全/半雙工/自適(shi)應
|
4) FXO、FXS接(jie)口(kou)
|
音頻(pin)范圍(wei)
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律(lv)
|
|
阻抗
|
三元(yuan)復(fu)式阻抗(kang)200Ω+560Ω//0.1μF
|
環(huan)路電流
|
20mA/路
|
5) 同向(xiang)64K接口
|
碼型
|
G.703標(biao)準
|
碼速率
|
64Kbps
|
|
阻抗(kang)
|
平衡(heng)120Ω
|
全面(mian)符合ITU的G.703建議標(biao)準
|
|
6) EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律(lv)
|
回波損耗
|
不(bu)低(di)于18dB
|
7) 磁石接口
|
音頻范圍(wei)
|
300Hz~3400Hz
|
阻抗
|
平(ping)衡600Ω
|
|
壓縮率(lv)
|
ITU G.711中A律
|
回波損(sun)耗
|
不低于18dB
|
8) V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
9) V.35接口
|
接(jie)口類型
|
RJ-45
|
電氣特點
|
符(fu)合ITU-T V.35建議(yi)
|
|
傳輸(shu)速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定(ding)
|
10) 電(dian)源及功耗
|
供(gong)電(dian)方式
|
AC220V/DC- 48V
|
整機功(gong)耗(hao)
|
≤150W
|
11) 環(huan)境條(tiao)件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝(ning)結）
|
