1.        概(gai)述(shu)

IDM   ; MTP-155智(zhi)能多業務光(guang)傳輸設備是北京瑞光(guang)極遠采用國際先進的集成電路、可編程(cheng)邏(luo)輯電路和高速微處(chu)理器(qi)研制而成，將E1信號、音頻信號、電話/磁石信號以及線速100M以太網信號復(fu)用在STM-1(155Mbit/s)的光纖和(he)E1通道(dao)中(zhong)傳(chuan)輸，支持STM-1光線和E1鏈路的(de)傳輸通道智能互備功能。

IDM MTP-155智能多業務光(guang)傳輸設備采用模(mo)塊(kuai)化的功(gong)能設計，包括SDH光傳(chuan)輸單元、E1鏈(lian)路接口控制單(dan)元、EOS單元、PCM單元、SNMP單元(yuan)、保護(hu)倒換(huan)單元(yuan)，采用(yong)防(fang)(fang)震、防(fang)(fang)水、電磁兼(jian)容機箱設(she)(she)計，提供的業務接口適合部隊野戰使用(yong)，設(she)(she)備(bei)可提供4路10/100M以(yi)太網、16路E1、16路(lu)二線和4路四線語(yu)音、1路V.35、2路V.24、1路(lu)E1鏈路和1路V.35通道的標準配置之(zhi)外，還具有4個擴展槽(cao)位，可插入各種業務板卡。

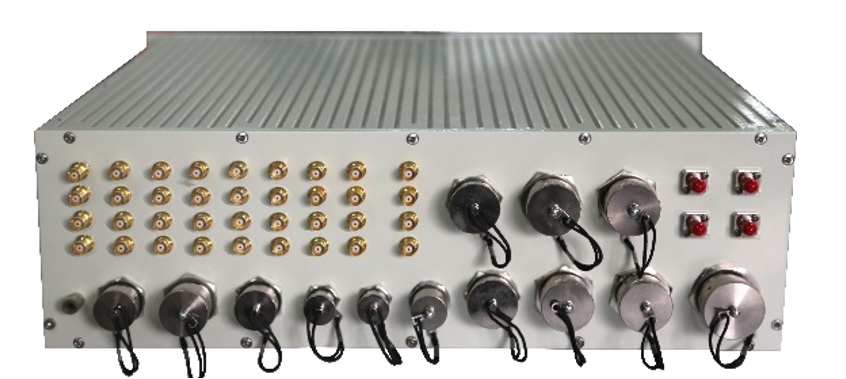

IDM MTP-155智能多(duo)業務光傳輸設備

2.        功能特點

1)        采(cai)用標(biao)準的19英(ying)寸3U機箱結構設計(ji)；

2)        系統(tong)采用(yong)模塊(kuai)化設計，業(ye)務接入(ru)插槽具有通用(yong)性，可以根據(ju)用(yong)戶(hu)配(pei)置要求，接入(ru)各種所需業(ye)務；

3)        支持E1鏈路和SDH光鏈(lian)路之間的智能互備功能；

4)        支(zhi)持(chi)本地(di)電話交換功能(neng)，支(zhi)持(chi)1~2路E1數字中繼接口(支持No.7、PRI和No.1信令(ling))；

5)        支持SNMP網(wang)管協議，支持(chi)遠(yuan)端設備的業務配置；支持(chi)北向(xiang)接口，提供(gong)告警信息的上傳(chuan)；

6)        支(zhi)持電(dian)源的雙熱備份(fen)；支(zhi)持光(guang)口的可更換(huan)性；

7)        支(zhi)持STM1光接口(kou)、E1業務、FXS/FXO業(ye)(ye)務、磁石業(ye)(ye)務、V.24業務、V.35業務和以太網業務；

8)        提供了(le)E1鏈路接口(kou)；

9)        提供(gong)五合(he)一(yi)2線(xian)音頻卡：每(mei)張盤提供16路(lu)2線音(yin)頻，每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁(ci)石模式；

10)     所有接(jie)口均可選用航空插頭型(xing)式；

11)     設備可具備良好的防水、防潮設計(ji)。

3.        主要戰術技術指標

1)        光纖線路(lu)接口(kou)

Ø  數(shu)量：2個(ge)            速率： 155Mbit/s         特(te)性：符合(he)ITU-T G.957標(biao)準。

2)        E1鏈路接口

Ø  數量：1個            速率：2.048Mbps         特(te)性：符合ITU-T G.703標準。

3)        業務接口(kou)：

Ø  E1電路接口

u  數量：16個（75W，非平衡(heng)）    速率(lv)：2.048Mbps  特性：符合ITU-T G.703標(biao)準。

Ø  以(yi)太(tai)網接口

u  數(shu)量：4個            速(su)率：10M/100M自(zi)適(shi)應     特性：符(fu)合IEEE802.3標準。

Ø  V.35接(jie)口

u  數量：1個            速率(lv)：N×64Kbit/s（n≤30）     特性：符合ITU-T V. 35標準。

Ø  RS232接口

u  數量：2個            速率：≤19.2Kbit/s             特(te)性：符合EIA RS232標準。

Ø  二/四線(xian)話(hua)音接口

u 數(shu)量(liang)：20路(lu)（4路四線，16路二線）  速(su)率：64Kbit/s  模式：熱線、磁石(shi)、用戶、中(zhong)繼。

4)        勤務話接口：1個；

5)        同(tong)步時鐘接口：1對，外部輸入時鐘(zhong)接口1個，輸出同步時(shi)鐘接口1個。

6)        管理接口

Ø  接口特性：符合(he)IEEE 802.3的有(you)關規定；

Ø  接口(kou)通(tong)信協(xie)議：SNMP。

7)        網管(guan)系(xi)統(tong)提供(gong)北向接(jie)口，具(ju)備接(jie)入光纖通(tong)信(xin)傳送網管(guan)理系(xi)統(tong)的能力；

8)        光纜鏈(lian)路2M業務倒換到E1鏈路時間(jian)：≤50ms（采(cai)用熱備份方式），≤15s（采用撥號方式建立E1鏈路），≤50s（采用綜合網管方式建(jian)立E1鏈路）；

9)        誤碼特性：光(guang)纖鏈路(lu)符合ITU-T G.826的有關規定(ding)；

10)     設備供(gong)(gong)電方式：交、直(zhi)流供(gong)(gong)電方式；

11)     設備尺寸：高度≤3U，可安裝于19英寸標(biao)準機柜中(zhong)。

4.        技術(shu)規格

4.1   光接口(kou)技術參數

4.2   E1接口技術參數

4.3   以太網接口技術參數

4.4   自動電話(hua)接口技術參(can)數

Ø  FXS接口性能指(zhi)標

Ø  FXO接(jie)口性(xing)能(neng)指標

4.5   磁石電話(hua)/2100Hz磁石(shi)電(dian)話(hua)接口指(zhi)標

4.6   熱線電話接口(kou)指標

4.7   RS232/RS485接口指標

4.8   V35接(jie)口指(zhi)標

5.        環境指標

5.1   工作/儲存(cun)環(huan)境

Ø  溫度(℃)：-25℃～55℃

Ø  儲存溫度(du)：-40℃～75℃

Ø  相對濕度(％)：≤95％，無(wu)凝結

5.2   工(gong)作(zuo)電(dian)源(yuan)要求(qiu)

設(she)備采用AC 220V交流(liu)和DC -48V/DC 24V直流電(dian)源輸入。

Ø  交流電壓：187V~253V

Ø  直流(liu)電壓(ya)：DC -38V~-58V   /DC -19V~-28V

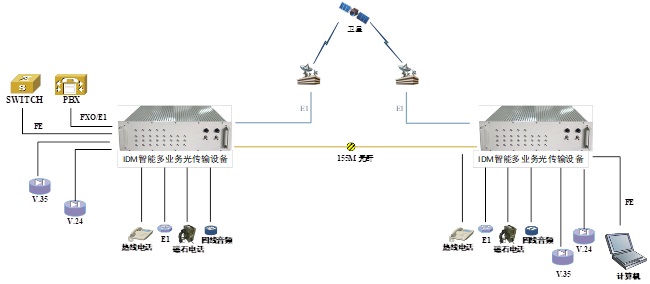

6.        應用示(shi)例

應用(yong)方(fang)案中，局/遠端分別配置一臺IDM智能(neng)多(duo)業務光傳(chuan)(chuan)輸設(she)備，傳(chuan)(chuan)輸線路(lu)采用155M(STM-1)和E1鏈路互備(bei)份(fen)傳(chuan)輸(shu)通道，局端可通過(guo)FXO模(mo)擬中(zhong)繼或者E1數字中繼接(jie)(jie)入到(dao)電(dian)話交(jiao)換網中，通過百兆(zhao)以太網接(jie)(jie)口接(jie)(jie)入到(dao)IP網(wang)絡中(zhong)，同時提供V.35、V.24、熱線電話(hua)、普通電話(hua)、E1以及四線音頻業務的(de)接(jie)入。

遠端設備可部(bu)署在基地或者安裝到通信車(che)上，提(ti)供V.35、V.24、熱線(xian)電話、普通電話、E1、四線音頻業務和(he)以太網(wang)業務的接(jie)入(ru)。

在光纖傳輸通(tong)道狀態良好的(de)情況(kuang)下，所有的(de)業(ye)務(wu)都(dou)通(tong)過155M光纖(xian)進(jin)行傳輸，其中以太網業(ye)務(wu)帶(dai)寬以2M為帶(dai)寬顆粒進行(xing)配置，能夠提供N×2M的(de)高(gao)帶寬以太網業務傳輸；當光纖出現(xian)故障(zhang)時，設備自動切換到E1鏈路通道上，實現在E1通道上(shang)的指定(ding)64K及(ji)N×64K業務的傳輸，其中(zhong)以(yi)太(tai)網業務帶寬以(yi)64K為帶寬(kuan)顆粒進行配置，能(neng)夠提(ti)供(gong)N×64K的低帶寬以太網(wang)業(ye)務(wu)傳(chuan)輸。當光纖通道故障(zhang)恢(hui)復(fu)之后，設備自動切換所有業(ye)務(wu)到光纖上傳(chuan)輸。
