概述

         IDM MAP4E1 4組E1線路互備份PCM設備是以2M線纜作(zuo)為傳(chuan)輸介質，對(dui)外提供4路E1傳(chuan)輸；第(di)1、2個E1支(zhi)(zhi)(zhi)持1+1保(bao)護倒換(huan)(huan)，第(di)3、4 E1支(zhi)(zhi)(zhi)持1+1保(bao)護倒換(huan)(huan)。支(zhi)(zhi)(zhi)持點(dian)(dian)對(dui)點(dian)(dian)傳(chuan)輸、一點(dian)(dian)對(dui)多點(dian)(dian)傳(chuan)輸。

IDM MAP4E1 4組E1線路互備份PCM設備具有15個通(tong)用用戶接口(kou)，每(mei)卡2路(lu)64K業務(wu)接入，滿(man)配最大支持30路(lu)64K業務(wu)。

IDM MAP4E1 4組E1線路互備份PCM設備網管(guan)傳(chuan)輸通(tong)道支(zhi)持TS0時(shi)隙(xi)sabit傳(chuan)輸或(huo)是TS1-TS31指定(ding)任(ren)一時(shi)隙(xi)傳(chuan)輸。實現監控全網設備狀態(tai)的功能(neng)。

通過(guo)配置(zhi)不同的業務卡滿足(zu)用(yong)戶的不同業務需求，

可以配置(zhi)的業務卡有(you)：

Ø  10/100Base-T以(yi)太網(wang)接口(kou)卡

Ø  可以提供極性(xing)翻轉(zhuan)和(he)來電顯示(shi)功能的(de)普通電話卡（FXO、FXS）；

Ø  EM2/4線音(yin)頻卡；

Ø  帶有標(biao)準(zhun)信令音的熱線電(dian)話卡

Ø  普(pu)通(tong)磁(ci)石卡(ka)

Ø  2100Hz磁石載波中(zhong)繼卡

Ø  V.24/V.28卡(ka)（RS232/RS485）；

Ø  ITU G.703 64K同向數據卡；

Ø  X.50子速率復用(yong)卡。

Ø  K接口接入(ru)卡，支持(chi)16Kbit/s、32Kbit/s、64Kbit/s、128Kbit/s四種傳輸速率(lv)

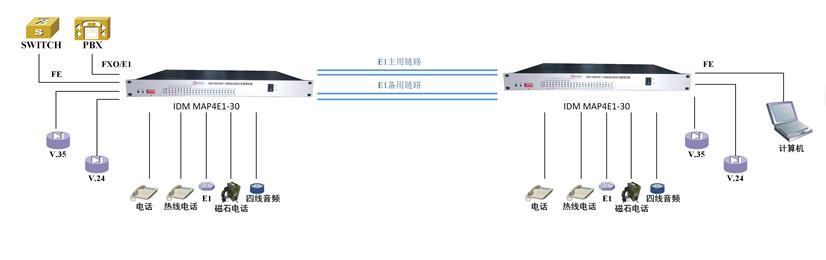

可廣泛應(ying)用于空管、電(dian)(dian)信(xin)數據(ju)業務、電(dian)(dian)力、銀(yin)行、公安(an)、部隊等部門公用電(dian)(dian)話網接入(ru)或專線(xian)信(xin)息傳輸。

 IDM MAP4E1-30 E1線路互備份PCM設備 前面板示意圖(tu)

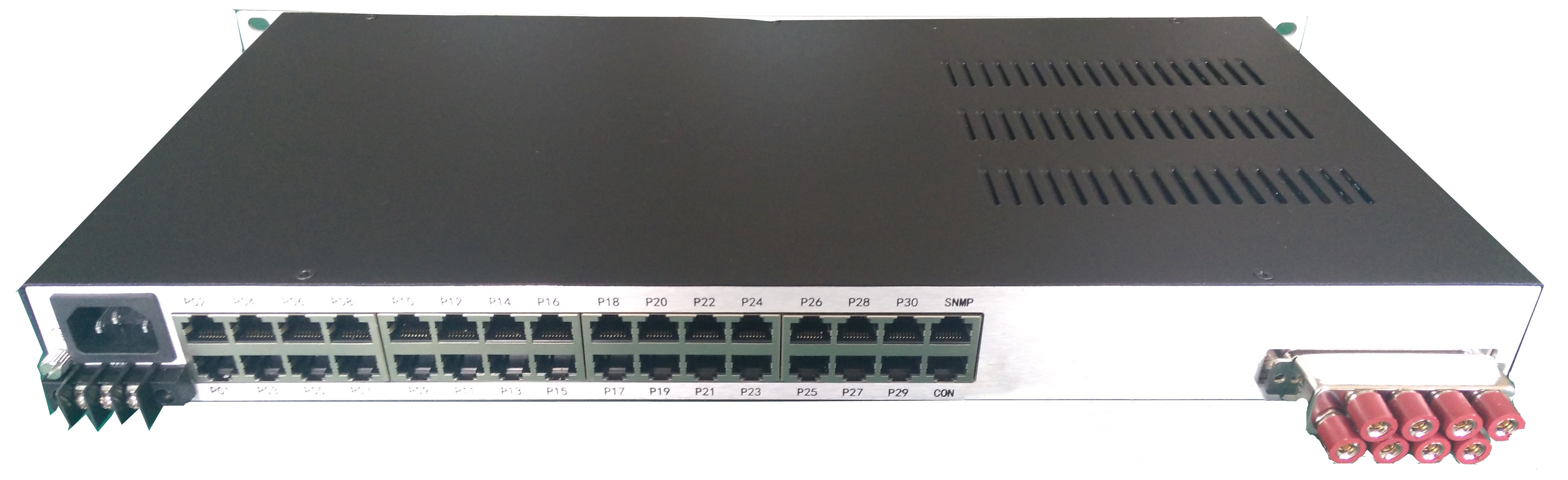

 IDM MAP4E1-30 E1線路互備份PCM設備 后面(mian)板示意圖(tu)

主要特點

(1)      單芯片完成4個E1的傳輸信號處理，大大地提高了設備的長期穩定性；
(2)      可提供四個傳輸方向的E1線路收發，便于組成復雜的鏈網和星型網，或選擇提供1組E1端口1+1保護倒換；
(3)      支持對語音接口的過流、過壓保護，支持在設備斷電情況下，E1上下游直通；
(4)      E1接口碼型為HDB3碼，E1抖動容限、轉移特性、輸出抖動完全符合ITU-T G.703、G.706、G.823和G.742建議；
(5)      E1接口支持采用BNC或者RJ-48C等接口連接器；
(6)      采用19英寸1U標準機箱,可提供30個用戶接口。用戶可以任意配置20多種接口卡；
(7)      具有兩種設備時鐘模式。可以設置主時鐘、線路時鐘方式，可以滿足各種應用環境。
Ø 主時鐘： 即使用本地的時鐘
Ø 線路時鐘：即從第1～4路E1中恢復的線路時鐘
(8)      內置256*256時隙的交叉連接矩陣。可以實現用戶到用戶、用戶到線路、線路到線路的數據和信令交叉互聯。因此本機也可以作為4個E1的時隙交叉連接設備使用；
(9)      提供15套用戶接口插槽。每個插槽上可以插接2路單時隙卡。目前可以提供用戶卡種類有局端卡（FXO）、遠端卡（FXS）、熱線電話卡、磁石電話卡、2100Hz載波中繼卡、V.24卡（RS232/RS485）、同向卡（G.703）、以及EM2/4音頻卡、普通音頻卡、以太網卡、V.35卡、K接口卡等；
(10) 提供RS232網管接口及IP網管接口。具備通過長按MASK鍵5秒以上，將網管IP恢復默認配置功能；
(11) 支持撥碼開關功能，可快速設置設備時鐘、工作模式、E1環回、站址等功能；
(12) 擁有簡潔完善的網管功能。可以對設備進行配置、查詢等，支持故障定位、告警查詢、時隙的重新分配等配置功能；
(13) 支持設備底層程序的在線升級；
(14) 面板上擁有完善的功能控制開關和告警聲音屏蔽功能，能夠顯示每路E1的主從時鐘（CLK）、信號丟失（LOS）、幀失步（LOF）、告警指示信號（AIS）、對端告警（RAI）等告警指示信息，并通過按鍵按鈕開關選擇是否屏蔽告警音；
(15) 符合ITU-T G.703、G.704/98、G.706和G.732協議，用于PCM基群的復用設備；
(16) 采用交流220V電源,直流-48V電源供電；
(17) 輸出總功率: ≤10 W （以整機為單位）。
