概(gai)述：

         IDM MSAP-G3CP多業務接入平臺是北(bei)京瑞光極遠數(shu)碼科技有限公司推出的新一代基于SDH技術的多業務光傳輸/接(jie)入設備，集(ji)成SDH傳輸(shu)、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

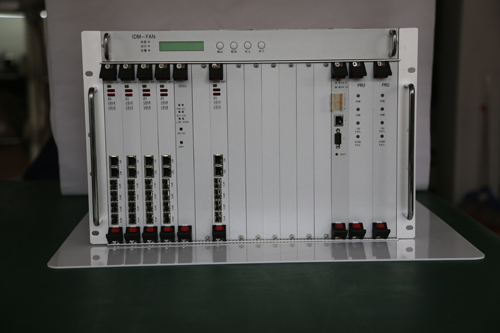

MSAP-G3CP多業務接入平臺整(zheng)機采用19英(ying)寸、（6+1）U、插(cha)盤式結構(gou)，根(gen)據實際(ji)需要可(ke)以配置不(bu)同(tong)數量、不(bu)同(tong)種類的支路業(ye)務盤，提供多業(ye)務的接(jie)入(ru)功能。可(ke)以向(xiang)上(shang)提供STM-1/STM-4上聯光接口，光接入盤類型包括：STM-1接入盤(pan)、STM-4匯聚盤；向下提供多種業(ye)務接入，業(ye)務插盤包括：G3-ODXC32盤、G3-4PDH盤(pan)、G3-21/42E1盤、G3-ETHUSER盤、G3-2GE、G3-8EOS、G3-EOSEOP盤、G3-PBX盤、G3-16E1DXC、G3-FXO、G3-FXS、G3-V24、G3-EM24、G3-MUSER、G3-UART_SERVER、G3-2G8F、G3-10GE、G3-4VNE、G3-8NE、G3-PRU等。

MSAP-G3CP多業務(wu)接入平(ping)臺設備主要(yao)用于數據通信(xin)網絡(luo)中接入(ru)層的(de)業務接入(ru)、傳(chuan)輸和匯聚。具備完整(zheng)的(de)同(tong)步(bu)定時功能，強大(da)的(de)VC12級和64K級的(de)無(wu)阻(zu)塞交叉連接矩陣，具(ju)有語音、IP和V24以太網等業務的匯聚能力，配置視音頻指揮調度模塊借助于G3CP的多種傳輸、接入手段，組成視音頻指揮調度系統，能夠應用于應急指揮等場所，滿足了網絡邊緣用戶對接入技術多樣性、傳輸業務多樣性和網絡結構多樣化的需求。

網絡管(guan)理平(ping)臺可采用北京瑞光極遠(yuan)數碼科(ke)技有限公司的Netguard網絡管理系(xi)統(tong)，提(ti)供(gong)基于服(fu)務器(qi)/客戶端模式的、分級的強大管(guan)(guan)理能力；包含配置(zhi)管(guan)(guan)理、故障管(guan)(guan)理、性能管(guan)(guan)理、權限管(guan)(guan)理、日志管(guan)(guan)理等(deng)功能。

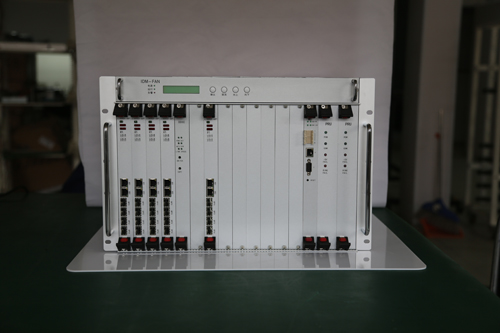

IDM MSAP-G3CP綜合業務通信處理平臺

產品特性

Ø  機箱結構(gou)采用（6+1）U、插(cha)盤(pan)式設計；提供(gong)16個前插盤和(he)12個后插盤槽位；

Ø  在設備(bei)中融(rong)合(he)SDH傳輸、PBX語音交換、以太網全光交換、視音頻指揮調度技術；

Ø  關鍵(jian)功(gong)能(neng)模塊提供(gong)互備份功(gong)能(neng)：VC12交叉盤(pan)、64K交(jiao)叉盤、電源盤;

Ø  提供TDM接口(kou)業務間(jian)的2016×2016 VC-12級無阻塞交(jiao)叉，支持單向、雙向和廣播業務(wu)；

Ø  單盤提供64K級別(bie)的(de)交叉能力為：2272×2272 64K級無阻塞(sai)交叉，支持(chi)單向(xiang)、雙向(xiang)和廣播業(ye)務；

Ø  靈活的系統設(she)計(ji)，同一設(she)備(bei)可(ke)配置成TM，ADM或MADM方式;

       提(ti)供多(duo)種(zhong)組網方式(shi)：點(dian)對(dui)點(dian)、鏈路、環(huan)網、星型、樹型、環(huan)切(qie)環(huan)、環(huan)相交(jiao)等(deng)網絡;

Ø  最(zui)大業務接口提供能(neng)力(li)

n STM-4接口：20個(ge)

n STM-1接口(kou)：38個

n PDH光接口：44個

n E1接口(kou)：378個

n EOS/EOP  FE接口：76個；每個FE接口最大帶(dai)寬為50個VC12;

n EOS GE接口：18個；每(mei)個GE接口最大帶寬為63個(ge)VC12;

n FXS/FXO/磁石接口：240個

n EM24接口：128個

n V24接口：240個(ge)

n 數(shu)字中(zhong)繼接口：8*N個(ge)（N≤8）

n FE（光口(kou)）：88個

n GE（光口）：110個(ge)

n 視頻接(jie)口：88個

Ø  支(zhi)持同步(bu)設(she)備(bei)定時(shi)源（SETS），可選(xuan)跟蹤光線路定時源或(huo)外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理(li)定時(shi)源(yuan)倒換(huan)；時(shi)鐘(zhong)源(yuan)可以(yi)選擇線路時(shi)鐘(zhong)、外(wai)時(shi)鐘(zhong)和自由振蕩；

Ø  標(biao)準(zhun)機型無(wu)中繼傳(chuan)輸距(ju)離(li)為(wei)40公里；超過此傳輸距離可以進行(xing)定制；

Ø  提供(gong)基于(yu)DCC、E1、N*64K的以太網(wang)管(guan)理通道；能(neng)夠在在自成系統或(huo)跨(kua)越SDH環網是，對MSAP-G3CP設備進行(xing)可(ke)靠的管理和監控；使用(yong)TCP/IP通(tong)信協議(yi)；

Ø  提供F（100Base-T）網(wang)管接口，通過Netguard管理(li)系(xi)統提供ITU-T建議的(de)配置、告警、性能(neng)(neng)、維(wei)護、安(an)全等五(wu)大功能(neng)(neng)；并提供設備(bei)網管級(ji)聯接(jie)口；

Ø  提供SNMP簡(jian)單網絡管(guan)理協議；

Ø  提供2路設(she)備(bei)告警(jing)輸出接口；

Ø  支持設備軟件的在(zai)線升級(ji)功能；

Ø  提供自然散熱和風扇強(qiang)制(zhi)散熱，具有智能(neng)溫控風扇和風扇狀態檢(jian)測(ce)的(de)功能(neng)，確保設備(bei)工作穩定(ding)；

Ø  MSAP-G3CP的SDH/MSTP等光傳輸(shu)業務，可(ke)以插(cha)入全業務到中(zhong)心交叉盤的STM-4匯聚(ju)盤4塊，其中可以兩兩互備份，作(zuo)為匯聚盤(pan)使用，STM-4光(guang)傳輸盤(pan)作為(wei)用戶支路盤(pan)時，可以插在12個用(yong)戶盤(pan)位上(shang)。當然PDH盤和光貓盤也可以(yi)插在這些盤位上。

Ø  MSAP-G3CP多業務(wu)接入平臺的IP接入業務擁有(you)多種接入方式。

l  基(ji)于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立(li)的以太(tai)網匯(hui)聚(ju)接口；在EOP模式(shi)下，每組以(yi)太網接口支持遠端(duan)可(ke)以(yi)接入63個單(dan)E1網橋，或4個16E1網橋（其中(zhong)一個工作(zuo)在(zai)15E1狀態）；在EOS模(mo)式下，每組最大支持63個方(fang)向(xiang)的EOS以(yi)太網業務(wu)接入(ru)；

l  基于EOS的 G3-2GE盤；提供(gong)2組(zu)千兆以太網業務的(de)接入，每組(zu)提供1光、1電GE接口；帶寬(kuan)為N*VC12（N≤63）；

Ø  MSAP-G3CP多業務接入平臺可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等(deng)信令，同時也支(zhi)持SIP軟交換(huan)信令。

Ø  MSAP-G3CP可以插(cha)入PCM業(ye)務接入盤，20多(duo)種PCM插(cha)卡(ka)可入插(cha)在(zai)PCM用戶盤上。提供語音和數據(ju)類業(ye)務。

Ø  MSAP-G3CP可以插入視音頻可視化指揮調度盤，提供基于E1或IP傳輸通(tong)(tong)道的圖像調(diao)度(du)通(tong)(tong)信(xin)。

Ø  基于以太網的全光交換接入。

技術規格

光接口

E1接口

以太(tai)網(wang)(FE)

以太網(GE)

FXO、FXS接口

同向64K接(jie)口

EM2/4線(xian)接口

磁石接口

V.24接口

V.35接(jie)口(kou)

電源(yuan)及功耗(hao)

環境條件

產品(pin)尺寸

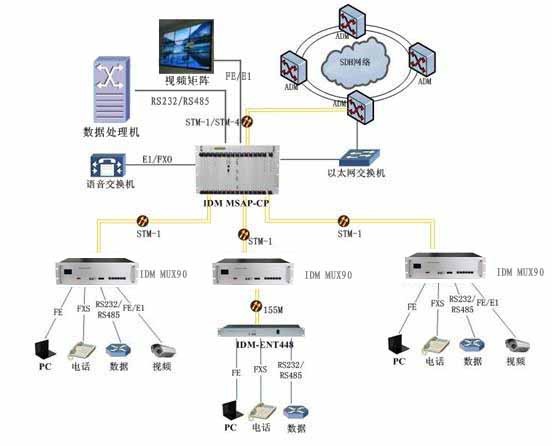

應用示例(li)
