IDM MINICP光電一體化傳輸設備
一、 概述(shu)
IDM MINICP設備是北京瑞光(guang)極遠數(shu)碼(ma)科技(ji)有(you)限公司推出(chu)的新一代基(ji)于SDH技術的多業務光(guang)傳輸/接(jie)入(ru)設備，集成SDH傳輸(shu)、PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
MINICP設備整(zheng)機采用19英寸(cun)、3U、插盤(pan)式結構，根(gen)據(ju)實際(ji)需要可(ke)以配(pei)置不(bu)同(tong)數量、不(bu)同(tong)種類的(de)支(zhi)路(lu)業務盤(pan)，提供(gong)多業務的(de)接入功能(neng)。可(ke)以向上提供(gong)STM-1/STM-4上聯光(guang)(guang)接(jie)口，并支(zhi)持(chi)光(guang)(guang)盤(pan)1+1保(bao)護，光(guang)接入盤類型包(bao)括：STM-1接入盤、STM-4匯聚盤；向下提供千(qian)兆以太(tai)網(wang)、百兆以太(tai)網(wang)、電話、數據和各64K等多(duo)種業務接(jie)入。
MINICP設備主要(yao)用于數據通信網絡(luo)中接(jie)入(ru)層的業(ye)務接(jie)入(ru)、傳(chuan)輸和匯聚。具備完整的同步(bu)定時(shi)功能，強大的VC12級(ji)和(he)64K級的無阻(zu)塞交叉連接矩(ju)陣，具有語音、IP和V24以太網等業務的匯聚能力，配置視音頻指揮調度模塊借助于MINICP的多種傳輸、接入手段，組成視音頻指揮調度系統，能夠應用于應急指揮等場所，滿足了網絡邊緣用戶對接入技術多樣性、傳輸業務多樣性和網絡結構多樣化的需求。
網絡管理平臺可采用北京瑞光(guang)極遠數碼(ma)科技有限公(gong)司的Netguard網絡管理系統，提(ti)供基于(yu)服(fu)務器(qi)/客戶端模式的(de)、分級的(de)強大管(guan)理能力(li)；包含(han)配(pei)置管(guan)理、故障管(guan)理、性能管(guan)理、權限管(guan)理、日志(zhi)管(guan)理等功(gong)能。

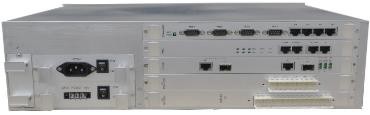

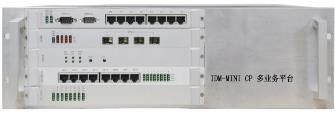

圖1 IDM MINICP設備前(qian)后面板示意圖(tu)
二、 產品特性
Ø 機(ji)箱結構采(cai)用3U、插盤式設計；提供5個(ge)前插盤和5個后插(cha)盤(pan)槽位；
Ø 設備融合了SDH傳輸、PBX語音交(jiao)換和以(yi)太網全光交(jiao)換等多種技術(shu)；
Ø 關鍵功能(neng)模塊提供互(hu)備份功能(neng)：STM-4/1交叉(cha)匯聚盤、主控(kong)盤和電(dian)源盤；
Ø 靈(ling)活(huo)的系統設(she)計(ji)，同一設(she)備可(ke)配置成TM，ADM或MADM方(fang)式；
Ø 提(ti)供多種(zhong)組網方式(shi)：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡；
Ø 最(zui)大業務接口(kou)提供能力
n STM-4接口：4個 STM-1接口：20個
n PDH光接口：16個(ge)
n E1接口：168個
n FE接口：32個；每個FE接口最大帶(dai)寬(kuan)為48個VC12；
GE接口：8個；每個GE接口(kou)最大(da)帶寬為63個VC12；
n FXS/FXO/磁(ci)石接口：120個(ge) EM24接口：64個(ge) V24接口：120個
n 數字中繼(ji)接口：8*N個（N≤8）
Ø 時鐘(zhong)(zhong)(zhong)源可(ke)以(yi)選(xuan)擇線路時鐘(zhong)(zhong)(zhong)、外時鐘(zhong)(zhong)(zhong)(2Mbit/s或2MHz)和自(zi)由振蕩；
Ø 標準(zhun)機(ji)型無中繼(ji)傳輸距離為40公里(li)；超過此傳輸(shu)距離可以進(jin)行定(ding)制；
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網(wang)管理通道，提供SNMP簡單網絡(luo)管理協議；
Ø 提供(gong)自(zi)然散(san)熱和(he)風扇(shan)強制散(san)熱，具有智(zhi)能(neng)溫(wen)控風扇(shan)和(he)風扇(shan)狀態檢測(ce)的功能(neng)，確保(bao)設備工作(zuo)穩定；
Ø STM4交叉(cha)匯(hui)聚盤提供(gong)4路STM-4光接口(光(guang)口可在線配置為STM-1速率)，支持任意(yi)兩路STM-4光(guang)口互備份(fen)，單盤提(ti)供32×32個VC-4、2016×2016個VC-12和512×512個64K時隙的無阻塞交(jiao)叉(cha)連接，支持單向、雙向和廣播業務；
Ø STM1交叉匯聚(ju)盤提供2路STM-1光接口，支(zhi)持兩(liang)路STM-1光口(kou)互(hu)備(bei)份(fen)，單盤提(ti)供(gong)441×441個(ge)VC-12和1024×1024個(ge)64K時隙的無阻塞交(jiao)叉連接，支持(chi)單向、雙向和廣播業務；
Ø IDM MSAP622/155的IP接入(ru)業務擁(yong)有多(duo)種接入(ru)方式。
l 基(ji)于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式(shi)下(xia)，每組以(yi)太網接口(kou)支持遠端可以(yi)接入63個單E1網橋；在EOS模式下，每組(zu)最大支持(chi)63個方(fang)向的EOS以太網業務(wu)接入(ru)；
l 基于EOS的 G3-2GE盤，提供2組(zu)千(qian)兆(zhao)以太網業務的接(jie)入，每組(zu)提(ti)供1光、1電GE接口；帶寬為N*VC12（N≤63）；
Ø MSAP622/155可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令。
Ø MSAP622/155可(ke)以插入PCM業務接(jie)入盤，20多種(zhong)PCM插(cha)卡可入(ru)插(cha)在PCM用(yong)戶盤上。提供語音和(he)數據(ju)類業務。
三、 技術規格
光接口
|
接(jie)口(kou)類型
|
STM-4 SFP
|
光纖(xian)模式
|
單模(可選多模)
|
|
收(shou)/發(fa)速率(lv)
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功(gong)率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠(yuan)距(ju)離光(guang)模(mo)塊(kuai)實現更遠(yuan)距(ju)離的光(guang)纖傳(chuan)輸
|
||
|
接口類型
|
STM-1 FC
|
光纖模式
|
單模(mo)(可(ke)選(xuan)多模)
|
|
收/發速(su)率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優(you)于-32dBm
|
|
傳輸距離
|
20Km，可選裝(zhuang)遠距(ju)離(li)光模塊實現更遠距(ju)離(li)的光纖傳輸(shu)
|
||
E1接口
|
碼速(su)率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標(biao)準(zhun)協議(yi)
|
支持(chi)ITU-T G.703
|
阻(zu)抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適(shi)應
|
以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工(gong)作方式
|
全/半雙工/自適應(ying)
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓(ya)縮率(lv)
|
ITU G.711中A律
|
|
阻抗
|
三元復(fu)式阻抗200Ω+560Ω//0.1μF
|
環路電流(liu)
|
20mA/路(lu)
|
同(tong)向64K接口
|
碼型
|
G.703標(biao)準
|
碼速率
|
64Kbps
|
|
阻(zu)抗
|
平衡120Ω
|
全面符合(he)ITU的G.703建議標準
|
|
EM2/4線接(jie)口
|
音頻范(fan)圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律(lv)
|
回(hui)波損耗(hao)
|
不低于18dB
|
磁石接口(kou)
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率(lv)
|
ITU G.711中A律
|
回波損耗
|
不低于(yu)18dB
|
V.24接口
|
傳輸速(su)率(lv)
|
異(yi)步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口(kou)
|
接口類型
|
RJ-45
|
電(dian)氣特點
|
符(fu)合ITU-T V.35建議
|
|
傳輸(shu)速(su)率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合(he)ISO2593規(gui)定
|
電源及(ji)功耗(hao)
|
供(gong)電(dian)方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環(huan)境條(tiao)件
|
工作溫度(du)
|
-10oC ~+50oC
|
相對濕(shi)度(du)
|
0~95%（無凝(ning)結）
|
產品尺寸
|
長度(du)×深(shen)度×高度
|
482×309×132(mm)
|
四、 設備典型(xing)應用
IDM-MINICP設備與MSAP155-24、MSTP155-24和MSTP155-16設備構(gou)成點(dian)到(dao)點(dian)連接(jie)時，既可(ke)以用單纖連接(jie)，也可(ke)以用雙光纖構(gou)成1+1通道線(xian)路保護。該設(she)備通過光(guang)纖傳輸業務，方便用戶(hu)接(jie)入(ru)到附近的(de)光(guang)纖網絡。兩臺設(she)備通過一對光(guang)纖連接(jie)，可提供(gong)E1業(ye)務、以(yi)太網業(ye)務、V.35數據業務以及PCM語音等多種業(ye)務，實現點到點業(ye)務匯聚功能。
IDM-MINICP集中型設(she)備上的每個普通(tong)盤可以組成兩(liang)個環網(wang)或者(zhe)鏈網(wang)，根(gen)據需求可與MSAP155-24設備配合使(shi)用(yong)實現復雜的星型網絡或環形網絡。
利(li)用(yong)一(yi)臺IDM-MINICP集中(zhong)型(xing)設備(bei)與多(duo)臺MSAP155-24光(guang)傳輸設(she)備組成環網，1+1通道保(bao)護機制能保(bao)證(zheng)環(huan)網內各項數據和(he)語音傳輸的實時性(xing)(xing)和(he)準(zhun)確性(xing)(xing)。IDM MSAP155-24光口(kou)可隨時(shi)接入(ru)到附(fu)近的(de)通信網絡(luo)中(zhong)（如移動(dong)基(ji)站的(de)SDH網絡(luo)、網通/電信的SDH邊緣(yuan)網、軍(jun)隊的SDH傳輸網），能(neng)擔負地區的(de)各種(zhong)緊急狀態的(de)各項(xiang)通(tong)信業務。
MSTP155系(xi)列組建樹形(xing)網絡示意圖
