一.         產品簡(jian)介

                  IDM OPT-16AM設備采用大規模(mo) FPGA 設計，采用獨創技術，可同時支持 1~16 通道模擬量信號（電流/電壓） 到光纖中繼(ji)。該設備采用雙電源供電，高性能 FPGA 可(ke)編程器件,無 MCU 處理，高(gao)速轉換，采樣頻率可以到20KHZ，12位AD轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保 密性(xing)，同時(shi)也(ye)解決了電纜傳輸(shu)距離受限的問題。

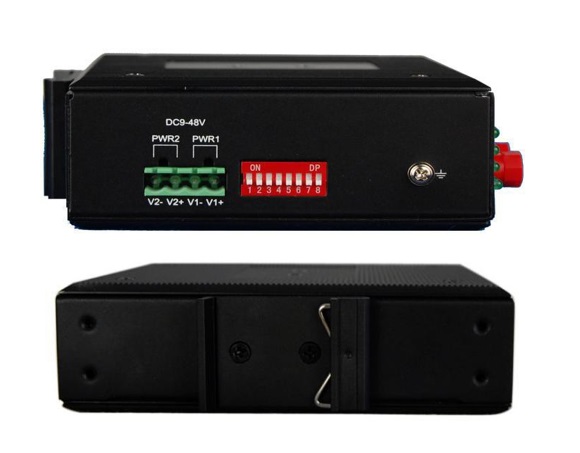

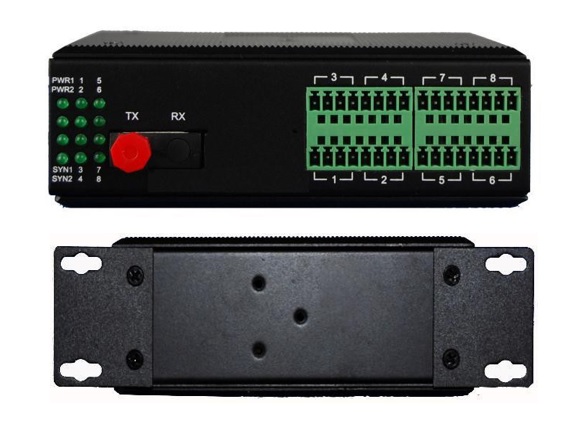

二.         產品(pin)外觀

三.         功(gong)能特性

Ø  該設(she)備(bei)配對使用， 本端信號輸(shu)入，對端信號輸(shu)出；

Ø  該設備提供(gong)1路(lu)光傳輸接口；

Ø  支(zhi)持(chi) 4~20mA，1-16 路電(dian)流(liu)量(liang)；或支持(chi) 0~10V/0~5V，1-16 路電(dian)壓量；16 路模擬量輸入輸出可任意組合；

Ø  16 路模擬(ni)量(liang)的 AD/DA 通道采用 FPGA 并行讀寫，非 MCU 順序讀(du)寫模(mo)式，每路模(mo)擬量(liang)時(shi)延＜0.1ms;

Ø  每路模擬量(liang)通(tong)過 FPGA 讀取高速采樣數據 ，采樣速率為 20K 次/秒(miao)，遠高于市(shi)場同類產品；

Ø  多(duo)模光纖/單模光纖可選，多(duo)模可傳輸 2KM，單模可傳(chuan)輸(shu) 20KM，ST/SC/FC 接(jie)口可(ke)選；

Ø  具(ju)有(you)信(xin)號故障(zhang)保護功能；全方位顯示電接(jie)口和光纖運行狀態

Ø  4-20ma 接(jie)口防(fang)雷達到 IEC61000-4-5 (8/20μS) 差(cha)模:6KV, 阻抗(2Ω);共模(mo):6KV，阻抗(2Ω) 標準(zhun)

Ø  支持寬范圍交直流輸入,支持(chi)內部隔離，冗余雙電源輸入,電源支持過載保護(hu)、防反接保護(hu)

Ø  符合工業四級電磁兼容性要(yao)求；

u  超強防雷功(gong)能：防雷擊，可抗感應高壓，防浪(lang)涌等(deng)；

u  無風扇高(gao)效散(san)熱，降低修復時間；

Ø  IP40 外殼防(fang)護等級，能夠經(jing)受住惡劣環境的考驗；

Ø  導軌或(huo)壁掛式安裝；

Ø  寬(kuan)溫型：工作(zuo)溫度-40℃~ +85℃；

Ø  所有型號皆(jie)通過 100%烤機測試，保修期：3年。

四.         技術(shu)參數

1.        光傳輸(shu)接口

Ø  光(guang)纖(xian)(xian)：單(dan)纖(xian)(xian)雙纖(xian)(xian)

Ø  光纖接口：FC/SC/ST/LC(SFP)

Ø  波(bo)長(chang)：850nm/1310nm多模；1310nm/1550nm單模 無中繼傳(chuan)輸距離：20~120Km

Ø  典型發(fa)射功率:

u  單(dan) 模(mo) 1310/1550nm：≥-9dBm 多模850nm：-18dBm

u  多(duo)模1310nm: -25dBm

Ø  接受靈敏度范圍：-28dBm~- 40dBm

2.        電流模擬量       ;

Ø  輸入輸出范圍：0~20mA(包含 4~20mA)

Ø  分 辨(bian) 率 ： 12 位

Ø  采(cai)樣速率：20K 次(ci)/秒(miao)

Ø  時間延遲：<0.1ms

Ø  最(zui)大(da)負(fu)載能(neng)力(li)：600Ω 輸入(ru)電阻：     125Ω

Ø  精度：0.4%(常溫)

3.        電壓(ya)模擬量(liang)                                 &nbsp;

Ø  輸入輸出范圍： 0~10V(包含 0~5V)

Ø  分辨率：12位

Ø  采樣速(su)率：20K 次/秒(miao)

Ø  時間(jian)延遲(chi)：<1ms

Ø  最大負載能力(li)：600Ω

Ø  輸入(ru)電(dian)阻：100ΚΩ

Ø  精度：0.4%(常溫(wen)))

4.        環境(jing)指標                         &nbsp;           &nbsp;

Ø  工作溫度：-40℃—+85℃

Ø  儲存溫度：-40℃—+85℃

Ø   工作濕度：0%—95%（無凝結）

Ø  MTBF：＞100,000小時

五.         產品規格

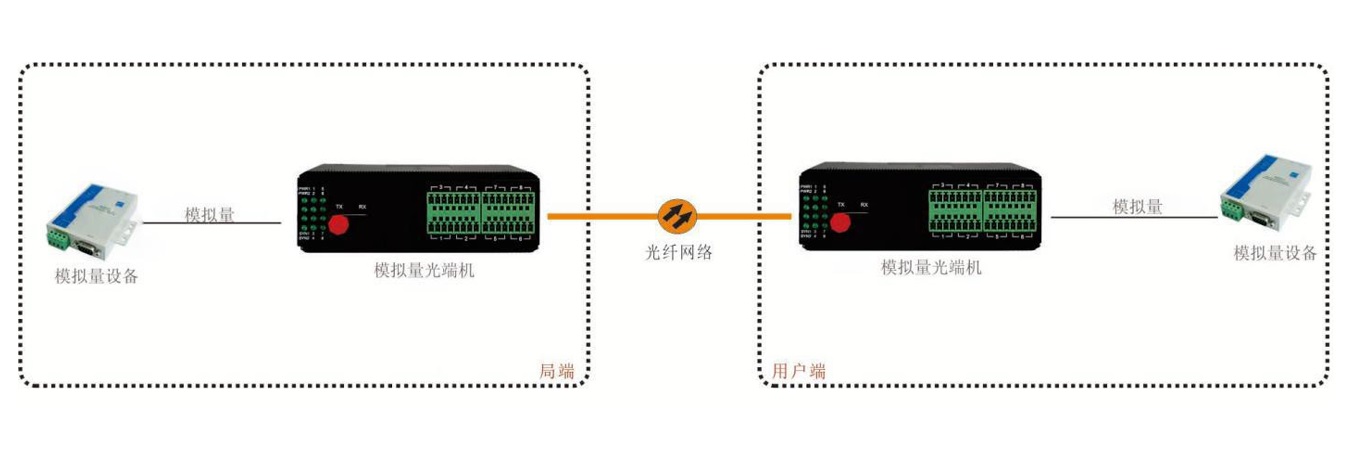

六.         典(dian)型應用(yong)(點對(dui)點Point to Point應用)
