1. 概(gai)述

　　綜合(he)部隊野戰(zhan)(zhan)作業(ye)的需求(qiu)，北京瑞光極(ji)遠(yuan)推(tui)出野戰(zhan)(zhan)智能多業(ye)務光傳輸(shu)設(she)備系列。野戰智能(neng)多(duo)業務(wu)光傳(chuan)輸設備采(cai)用(yong)國際先(xian)進(jin)的(de)集成電(dian)(dian)路、可(ke)編(bian)程邏輯(ji)電(dian)(dian)路和高速微(wei)處理器(qi)研制而(er)成，將E1信(xin)(xin)號、音(yin)頻信(xin)(xin)號、電(dian)(dian)話/磁石信(xin)(xin)號以(yi)及線速100M以(yi)太(tai)網(wang)信(xin)(xin)號復用(yong)在STM-4(622Mbit/s)的(de)光纖(xian)和E1通(tong)道中傳輸，支持STM-4光線和E1鏈路的(de)傳輸通(tong)道智能互(hu)備功能。

　　IDM MTP-622野(ye)戰(zhan)智能多業務(wu)(wu)光(guang)傳輸(shu)設(she)備(bei)專為部(bu)隊野(ye)戰(zhan)通信設(she)計(ji)，設(she)備(bei)采(cai)用(yong)模塊化的功能設(she)計(ji)，包括SDH光(guang)傳輸(shu)單元(yuan)、E1鏈路接口控制單元(yuan)、EOS單元(yuan)、PCM單元(yuan)、SNMP單元(yuan)、保護(hu)倒換單元(yuan)，采(cai)用(yong)防震、防水、電磁兼容(rong)機箱(xiang)設(she)計(ji)，提供的業務(wu)(wu)接口適合部(bu)隊野(ye)戰(zhan)使用(yong)，MTP-622野戰智能多業務光傳輸設備可提供(gong)4路(lu)(lu)(lu)10/100M以(yi)太網(wang)、16路(lu)(lu)(lu)E1、16路(lu)(lu)(lu)二線和(he)4路(lu)(lu)(lu)四(si)線語音、1路(lu)(lu)(lu)V.35、2路(lu)(lu)(lu)V.24、1路(lu)(lu)(lu)E1鏈路(lu)(lu)(lu)和(he)1路(lu)(lu)(lu)V.35通道的(de)標準配置之外，還具有4個擴(kuo)展槽位(wei)，可插(cha)入各種業務板卡。

　    　

 設備正面



設(she)備背面

2. 功能(neng)特(te)點

　　    1) 采用標(biao)準(zhun)的19英寸3U機箱(xiang)結構設計;

　　2) 系統采用模塊化設計，業(ye)(ye)務(wu)接(jie)入插槽具有通用性(xing)，可以根據(ju)用戶配(pei)置(zhi)要求，接(jie)入各種所需業(ye)(ye)務(wu);

　　3) 支持E1鏈路和SDH光鏈路之(zhi)間的智能互(hu)備功能;

　　4) 支持本地電話交換功能，支持1~2路E1數字(zi)中繼(ji)接口(kou)(支持No.7、PRI和No.1信令);

　　5) 支持(chi)SNMP網(wang)管協議，支持(chi)遠端設備(bei)的業務配置;支持(chi)北向接(jie)口，提(ti)供告警信息的上傳;

　　6) 支持(chi)電源的(de)(de)雙(shuang)熱備份;支持(chi)光(guang)口的(de)(de)可更換(huan)性;

　　7) 支持(chi)STM4光接口、E1業(ye)務(wu)(wu)、FXS/FXO業(ye)務(wu)(wu)、磁石業(ye)務(wu)(wu)、V.24業(ye)務(wu)(wu)、V.35業(ye)務(wu)(wu)和以太(tai)網業(ye)務(wu)(wu);

　　8) 提供了E1鏈路(lu)接口;

　　9) 提供(gong)五合一2線(xian)音(yin)頻(pin)(pin)卡(ka)：每(mei)張盤提供(gong)16路2線(xian)音(yin)頻(pin)(pin)，每(mei)路2線(xian)音(yin)頻(pin)(pin)可以配置成FXO/FXS/熱線(xian)/磁(ci)石(shi)/2100磁(ci)石(shi)模式(shi);

　　10) 所(suo)有接(jie)口(kou)均采用航空插(cha)頭型式設計;

　　11) 設備EMC設計符(fu)(fu)合(he)GJB151A-1997《軍(jun)用設備和(he)分系統電(dian)磁(ci)發(fa)射和(he)敏感度(du)(du)要求》中(zhong)陸軍(jun)地面設備相關(guan)規定，電(dian)磁(ci)發(fa)射和(he)敏感度(du)(du)測試符(fu)(fu)合(he)GJB152A-1997《軍(jun)用設備和(he)分系統電(dian)磁(ci)發(fa)射和(he)敏感度(du)(du)測量(liang)》中(zhong)相關(guan)規定;

　　12) 設(she)備(bei)(bei)滿(man)足GJB367A-2001《軍(jun)用(yong)通(tong)(tong)信設(she)備(bei)(bei)通(tong)(tong)用(yong)規(gui)范》中有(you)關(guan)振動(dong)的要(yao)求，滿(man)足GJB367A-2001《軍(jun)用(yong)通(tong)(tong)信設(she)備(bei)(bei)通(tong)(tong)用(yong)規(gui)范》中有(you)關(guan)沖擊的要(yao)求以及GJB367A-2001《軍(jun)用(yong)通(tong)(tong)信設(she)備(bei)(bei)通(tong)(tong)用(yong)規(gui)范》有(you)關(guan)跌落的要(yao)求;

　　13) 設備具(ju)備良(liang)好的防水、防潮設計。

　　

3. 主要(yao)戰(zhan)術(shu)技術(shu)指標

　　1) 光纖線路(lu)接口

　　Ø 數量(liang)：2個 速(su)率： 622Mbit/s 特(te)性：符合ITU-T G.957標準。

　　2) E1鏈路(lu)接口

　　Ø 數量：1個 速(su)率：2.048Mbps 特性(xing)：符合ITU-T G.703標準。

　　3) 業務(wu)接(jie)口：

　　Ø E1電(dian)路接口

　　u 數量：16個(75W，非平衡) 速率：2.048Mbps 特性：符(fu)合ITU-T G.703標準。

　　Ø 以太網接口

　　u 數量：4個 速率：10M/100M自適應 特(te)性：符(fu)合IEEE802.3標準(zhun)。

　　Ø V.35接口

　　u 數量(liang)：1個 速率：N×64Kbit/s(n≤30) 特(te)性：符(fu)合ITU-T V. 35標(biao)準。

　　Ø RS232接口

　　u 數量：2個 速率：≤19.2Kbit/s 特性(xing)：符合EIA RS232標準(zhun)。

　　Ø 二/四線話(hua)音接口

　　u 數量：20路(4路四線(xian)(xian)，16路二線(xian)(xian)) 速率：64Kbit/s 模式：熱線(xian)(xian)、磁(ci)石、用戶、中(zhong)繼。

　　4) 勤務話接口：1個;

　　5) 同(tong)步時鐘(zhong)接(jie)口(kou)(kou)：1對，外部輸入(ru)時鐘(zhong)接(jie)口(kou)(kou)1個，輸出同(tong)步時鐘(zhong)接(jie)口(kou)(kou)1個。

　　6) 管理接口

　　Ø 接口特性(xing)：符合IEEE 802.3的有關規定;

　　Ø 接口(kou)通信協議：SNMP。

　　7) 網管系(xi)統提(ti)供北向接(jie)口，具備接(jie)入全軍(jun)光纖(xian)通信傳送網管理系(xi)統的(de)能力;

　　8) 光(guang)纜(lan)鏈路2M業務倒換(huan)到E1鏈路時間：≤50ms(采用熱備(bei)份方式(shi))，≤15s(采用撥(bo)號方式(shi)建立E1鏈路)，≤50s(采用綜合網管方式(shi)建立E1鏈路);

　　9) 誤(wu)碼特性：光纖鏈路符(fu)合ITU-T G.826的有關規定;

　　10) 設(she)備供(gong)電方(fang)式：交、直流供(gong)電方(fang)式;

　　11) 設備尺寸：高度≤3U，可安裝于(yu)19英(ying)寸標(biao)準機柜中(zhong)。

　　

4. 技術規格

　　4.1 光接口技術(shu)參(can)數

　　    接(jie)口類型 ：SFP(可熱插(cha)拔(ba))光纖模式(shi) ：單模(可選(xuan)多模)

　　速(su)率(lv) ：622Mbit/s波長 ：1310nm或1550nm

　　發光功(gong)率 ：-15~-8dBm接收靈(ling)敏度 ：優(you)于(yu)-32dBm

　　傳(chuan)輸距離(li)(li) ：40Km，可選裝遠距離(li)(li)光模塊實現更遠距離(li)(li)的光纖(xian)傳(chuan)輸。

　　4.2 E1接(jie)口技術參數(shu)

　　   碼(ma)型 ：HDB3碼(ma)速率 ：2048Kbps±50ppm

　　阻抗 ：70Ω(非平衡)幀(zhen)(zhen)(zhen)結(jie)構 ：PCM31/30 　　信令 ：隨路信令抖(dou)動特性 ：符合ITU-T G.823 　　標準協議 ：支持ITU-T G.703/G.704幀(zhen)(zhen)(zhen)模式 ：成(cheng)(cheng)幀(zhen)(zhen)(zhen)/非成(cheng)(cheng)幀(zhen)(zhen)(zhen)可設，時隙可配

　  4.3 以太網接口技術參(can)數

　　    接口類型 ：RJ45接口速率 ：10M/100M可選

　    標準協議 ：支持IEEE802.3標準工作方式 ：半/全雙工

　  4.4 自(zi)動電(dian)話(hua)接口(kou)技術參數

　　    Ø FXS接口性能指(zhi)標

　　頻 帶 ：300~3400 Hz阻 抗 ：(200Ω+560Ω//104)

　　環路電阻 ：<2KΩ收信電平 ：-3.5dBr

　　發信電(dian)平 ：0 dBr空閑話路噪(zao)聲 ：<-65 dBmop

　　串 音 ：≤-65 dBmop

　　Ø FXO接口性能(neng)指標(biao)

　　頻 帶(dai) ：300~3400 Hz阻 抗 ：(200Ω+680Ω//104)

　　發信(xin)電(dian)平(ping) ：0 dBr收信(xin)電(dian)平(ping) ：-3.5dBr

　　串 音(yin) ：≤-65 dBmop空閑話路噪聲 ：<-65 dBmop

　  4.5 磁(ci)石(shi)電話/2100Hz磁(ci)石(shi)電話接口(kou)指標

　　    頻 帶 ：300~3400 Hz阻 抗 ：600Ω

　　發信(xin)電(dian)平 ：0 dBr收信(xin)電(dian)平 ：-3.5dBr

　　串 音 ：≤-65 dBmop空閑話路噪聲 ：<-65 dBmop

　  4.6 熱線(xian)電話接口指標

　　    頻 帶 ：300~3400 Hz阻 抗 ：600Ω

　　環路電(dian)阻 ：<2KΩ收信電(dian)平 ：-3.5dBr

　　發信電平 ：0 dBr空閑話路噪聲 ：<-65 dBmop

　　串 音 ：≤-65 dBmop

　  4.7 RS232/RS485接口指標

　　異(yi)步速(su)率(lv) ：<=19.2K自適應同步速(su)率(lv) ：64K

　　接(jie)口 ：滿(man)足ITU-T RS232 和ITU-RS485 接(jie)口標準

　  4.8 V35接口指(zhi)標

　　 速(su)率(lv) ：N*64K N<;=32模(mo)式 ：支持(chi)DCE和(he)DTE模(mo)式

　　接口 ：滿足ITU-T V35接口標準



　

5. 環境指標

　  5.1 工作/儲(chu)存環境

　　 Ø 溫度(℃)：-25℃～55℃

　　Ø 儲存溫度：-40℃～75℃

　　Ø 相對濕(shi)度(%)：≤95%，無凝結

　  5.2 工(gong)作電源要求

　　設備采用AC 220V交流和(he)DC -48V/DC 24V直流電源輸入。

　　Ø 交流電壓：187V~253V

　　Ø 直流電壓：DC -38V~-58V /DC -19V~-28V

　

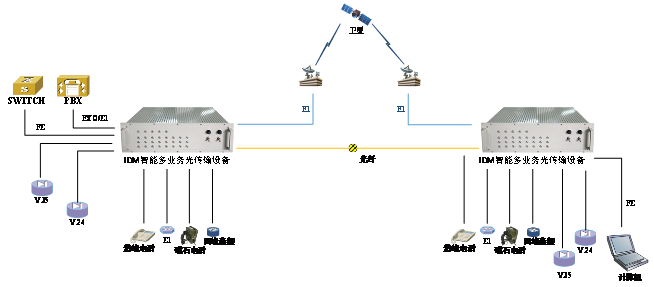

6. 應用示(shi)例(li)

　　應用方案中(zhong)(zhong)，局/遠端分別配置一臺IDM智能(neng)多業(ye)(ye)務(wu)光傳輸(shu)(shu)設備(bei)，傳輸(shu)(shu)線(xian)(xian)路(lu)采用622M(STM-4)和E1鏈路(lu)互備(bei)份(fen)傳輸(shu)(shu)通(tong)道(dao)，局端可通(tong)過(guo)FXO模(mo)擬中(zhong)(zhong)繼或者E1數(shu)字中(zhong)(zhong)繼接(jie)入到電(dian)(dian)話交換網中(zhong)(zhong)，通(tong)過(guo)百兆以太網接(jie)口接(jie)入到IP網絡中(zhong)(zhong)，同時(shi)提供V.35、V.24、熱(re)線(xian)(xian)電(dian)(dian)話、普(pu)通(tong)電(dian)(dian)話、E1以及四線(xian)(xian)音頻業(ye)(ye)務(wu)的接(jie)入。

　　遠端設備可部署在(zai)野(ye)外訓練基地或者安裝(zhuang)到野(ye)戰通信(xin)車上，提(ti)供V.35、V.24、熱線電話、普通電話、E1、四線音頻業務和以太網業務的接入。

　　在光纖傳輸(shu)(shu)通(tong)(tong)(tong)道狀態良好(hao)的(de)情(qing)況下，所有(you)的(de)業務都通(tong)(tong)(tong)過(guo)622M光纖進(jin)行傳輸(shu)(shu)，其中以(yi)(yi)(yi)(yi)太(tai)網業務帶(dai)(dai)(dai)(dai)寬(kuan)以(yi)(yi)(yi)(yi)2M為帶(dai)(dai)(dai)(dai)寬(kuan)顆(ke)粒進(jin)行配(pei)置(zhi)，能夠提(ti)供N×2M的(de)高帶(dai)(dai)(dai)(dai)寬(kuan)以(yi)(yi)(yi)(yi)太(tai)網業務傳輸(shu)(shu);當光纖出現故障(zhang)(zhang)時，設(she)備自動切換到E1鏈路通(tong)(tong)(tong)道上，實現在E1通(tong)(tong)(tong)道上的(de)指定64K及N×64K業務的(de)傳輸(shu)(shu)，其中以(yi)(yi)(yi)(yi)太(tai)網業務帶(dai)(dai)(dai)(dai)寬(kuan)以(yi)(yi)(yi)(yi)64K為帶(dai)(dai)(dai)(dai)寬(kuan)顆(ke)粒進(jin)行配(pei)置(zhi)，能夠提(ti)供N×64K的(de)低帶(dai)(dai)(dai)(dai)寬(kuan)以(yi)(yi)(yi)(yi)太(tai)網業務傳輸(shu)(shu)。當光纖通(tong)(tong)(tong)道故障(zhang)(zhang)恢復(fu)之后(hou)，設(she)備自動切換所有(you)業務到光纖上傳輸(shu)(shu)。
