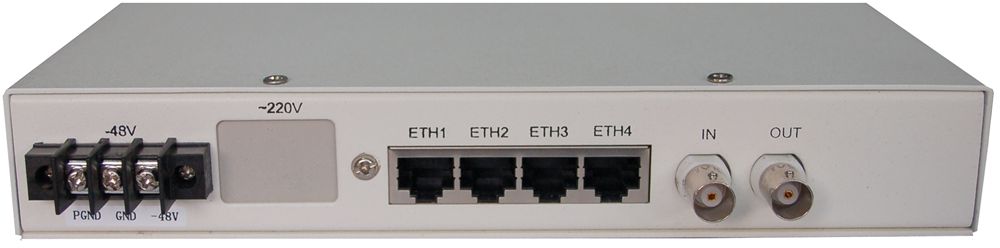

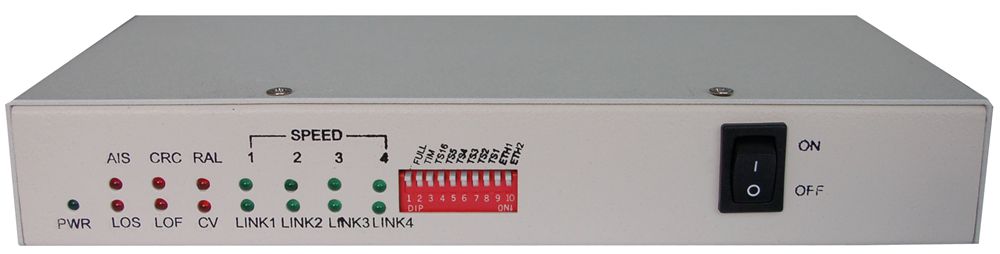

IDM E1/FE網橋
概述
IDM E1/FE網橋采用大規模專用集成電路設計，本設備實現以太網數據到1路E1或光纖的反向復用。設備有集中型和臺式兩種型號，集中型設備提供1路以太網接口，臺式設備提供4路以太網接口。設備傳輸方式可分E1和光纖傳輸兩種方式，當設備為E1傳輸方式時以太網帶寬最大為2.048M；設備為光纖傳輸方式時以太網最大帶寬為4.096M。設備支持網管管理功能，管理設備可通過集中型設備管理本端或臺式設備，同時集中型、臺式設備可撥碼開關配置E1接口參數、設備時鐘、以太網參數。
系統特點
Ø 采用大規模專用集成電路設計
Ø 提供4路以太網接口，局端設備為1路以太網
Ø 提供1組非平衡E1接口，接口連接器為BNC
Ø 系統供電模式AC220V/DC-48V可選
Ø 網管可通過局端COM口管理局端及遠端設備，包括以太網配置及查詢，E1告警信息查詢等
以太網接口性能特(te)點
Ø 符合IEEE 802.3 10/100BASE-TX標準
Ø 遠端設備最多支持4路以太網電接口（局端設備支持1路以太網）
Ø 支持以太網端口的使能和禁止
Ø 支持以太網口的自動協商、速率、全/半雙工配置
Ø 局端設備可管理局端及遠端設備以太網
Ø 局端、遠端設備可撥碼開關設置E1接口、以太網接口參數
Ø RJ45接口，CAT3/5非屏蔽雙絞線(MDI/MDI-X自適應)
Ø 以太網幀長標準64～1516字節，最長可支持1516字節
Ø 以太網性能符合RFC2544
Ø 丟包率<0.01%；時延≤100μs
Ø 支持PAUSE流量控制功能
技術指標
E1接口規范
Ø 全面(mian)符合ITU-T G.703/G.704建(jian)議標準
Ø 抖動特性：ITU-T G.823
Ø 碼型：HDB3
Ø 碼速率：2048kbit/s±50ppm
Ø 阻抗：75Ω（非平衡接口）
Ø 成(cheng)幀和非成(cheng)幀設置，在成(cheng)幀狀態下(xia)，時(shi)隙可以通過硬件或(huo)軟件設置
以太網接口
Ø 接口規程：符合IEEE-802.3u標準
Ø 接口類型：RJ45接口
Ø 端口模式：10/100Mbps自適應模式
環境要求
Ø 工作溫度：-30℃～40℃(工作)
Ø 儲存溫度：-20℃～＋70℃
Ø 相對濕度：≤95%（無凝結）
供電方式
Ø 電源(yuan)模式：AC220V/DC-48V
Ø 功耗(hao)：<2W

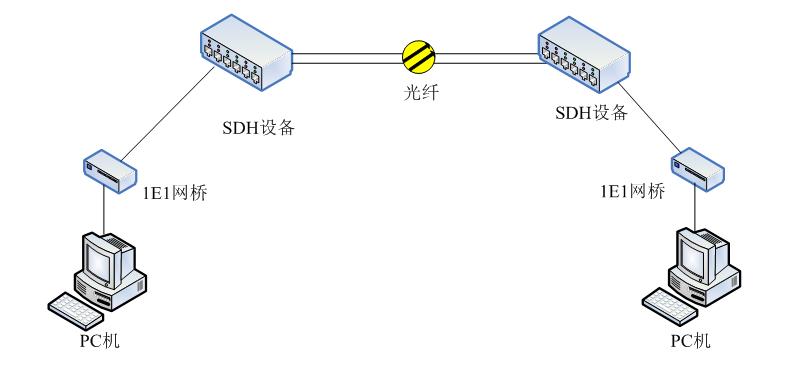

應用示例：
