1          概述

目前在空(kong)管雷達(da)的(de)應用(yong)中越來越多(duo)的(de)用(yong)到同步(bu)串口(kou)傳輸，傳統的(de)用(yong)法是通過PCM設備傳送9600bps的異步串口數(shu)據，我公司長期(qi)關注軍隊和民航的應用，提出了雷達數(shu)據光傳(chuan)輸解決方案，為雷達數(shu)據傳(chuan)輸提供多種專用雷達數(shu)據接口。本方案支持同步串口傳(chuan)輸，在一個64K時(shi)隙上能(neng)夠支(zhi)持同步57600bps數據傳輸。

2          系統設(she)計

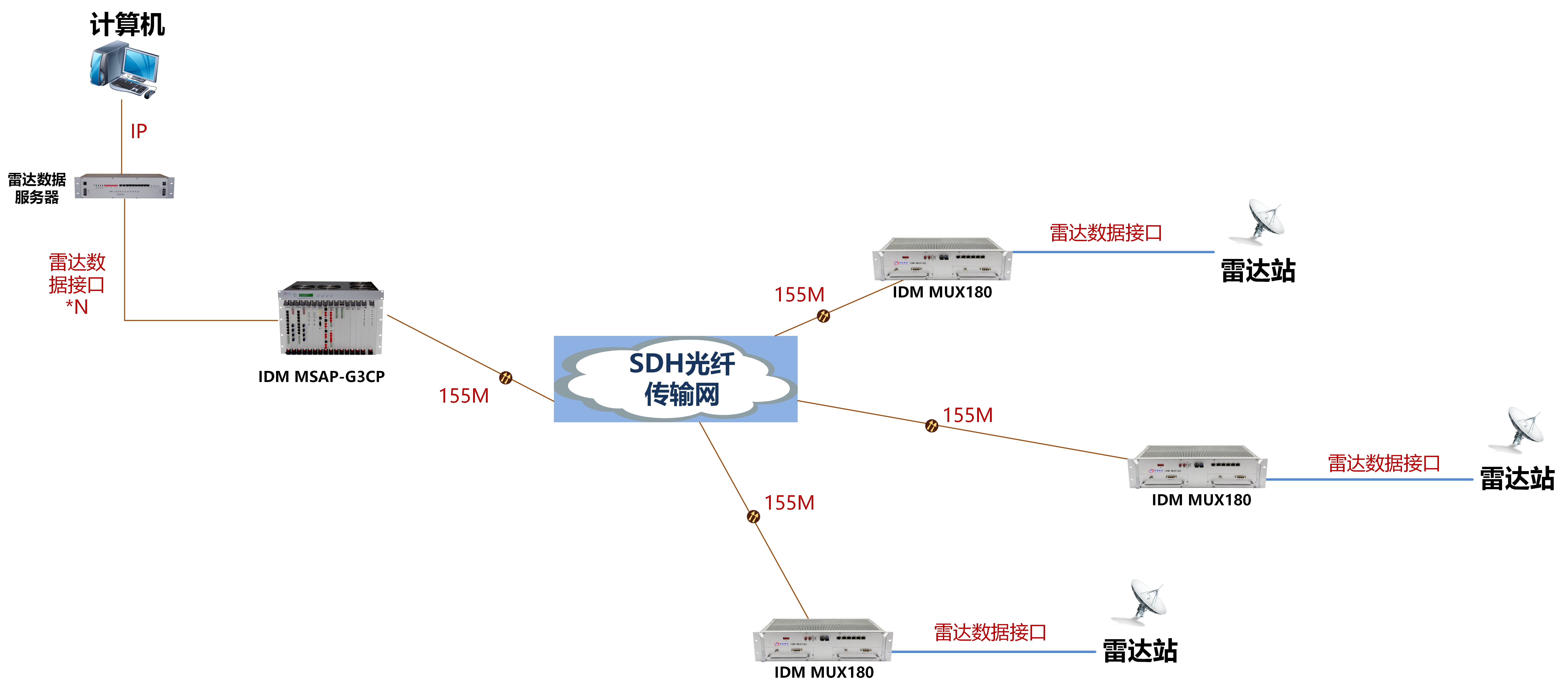

本方(fang)案采用(yong)SDH光(guang)傳輸(shu)方案，支持點(dian)對點(dian)或者點(dian)對多點(dian)組(zu)網(wang)方式，典型(xing)的(de)點(dian)對多點(dian)組(zu)網(wang)方式如下(xia)圖所(suo)示。

方案說明:

(1)     雷達(da)光(guang)傳輸設備采用(yong)我司MUX180設備(bei)，單臺設備(bei)最多支(zhi)持68路雷(lei)達數據接(jie)口；

(2)     上聯通(tong)過155M光接口接入(ru)傳輸網(wang)；

(3)     雷(lei)達監控中心通過MSAP-G3CP設備匯聚遠端的雷(lei)達數據接(jie)口業(ye)務(wu)(wu)，落地接(jie)入到(dao)雷(lei)達監管服(fu)務(wu)(wu)器中；

(4)     對于(yu)雷達數量比較少的(de)應用(yong)場景，可(ke)以使用(yong)MUX180設(she)備，點(dian)對點(dian)光纖互聯進行(xing)傳(chuan)輸(shu)，典型應用圖如下。
