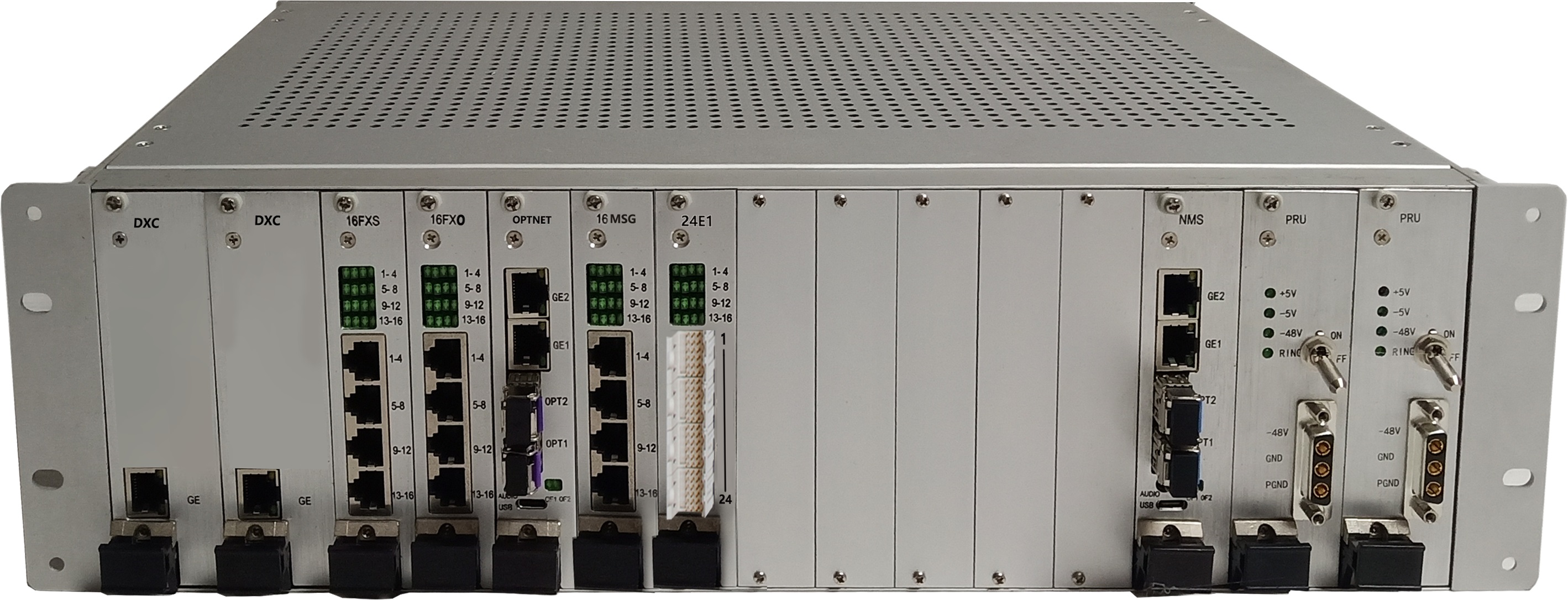

MSTP光傳輸設備傳送模塊體系架構究竟啥樣？快來瞧！
MSTP光傳(chuan)輸設備基于(yu)同步(bu)(bu)傳(chuan)送(song)模(mo)塊（STM-N）等級體系(xi)構建，該體系(xi)通(tong)過冪次(ci)關系(xi)定義(yi)傳(chuan)輸容量。基礎單元STM-1的傳(chuan)輸速率(lv)為155.520 Mbit/s。利用字節間插(cha)同步(bu)(bu)復(fu)用技術，可以實現容量的擴(kuo)展：
- 4個STM-1經字節交錯復用形成STM-4（622.080 Mbit/s）。
- 16個STM-1或4個STM-4級聯構成STM-16（2.48832 Gbit/s）。
這種架構確保了傳輸網絡具備靈活的帶寬適配能力，能夠滿足不同場景下的需求。
幀結構與功能分區
MSTP設備采用塊狀幀結構，每幀由9行×(270×N)列字節陣列構成。以STM-1為例，包含2430字節（9×270），每個字節為8比特。幀結構劃分為三大功能域：
1. 段開銷（SOH）區：
- 再生段開銷（RSOH）：位于幀頭前3行，負責光中繼段級別的性能監測與故障定位。
- 復用段開銷（MSOH）：占據后6行，用于復用段層的業務配置與保護倒換。
2. STM-N凈負荷區：
- 承載核心業務數據，包含通道開銷（POH）字節，用于端到端業務質量監控。其透明傳輸特性支持語音、數據、視頻等多種業務類型的封裝。
3. 管理單元指針（AU PTR）區：
- 位于幀頭第4行，通過動態指示凈負荷起始位置，補償網絡傳輸中產生的頻率相位偏移，確保接收端精準解復用。
傳輸機制與速率計算
幀傳輸遵循嚴格的時序規范，按從左至右、自上而下的順序串行輸出，每幀固定傳輸周期為125 μs（即8000幀/秒）。以STM-1為例，其理論帶寬計算如下：
\[ 8 \, \text{bit} \times (9 \times 270 \times 1) \times 8000 = 155.520 \, \text{Mbit/s} \]
高階模塊的速率呈4倍遞增關系：
- STM-4速率為4 × 155.520 Mbit/s = 622.080 Mbit/s。
- STM-16速率為16 × 155.520 Mbit/s = 2.48832 Gbit/s。
這種遞增關系形成了完整的速率等級序列。
業務接入處理流程
業務信號接入SDH網絡需經過“映射 - 定位 - 復用”三級處理：
1. 映射（Mapping）：
- 將不同速率的信號（如E1 2.048 Mbit/s、FE 100 Mbit/s等）適配至標準容器（C-12/C-4），并疊加通道開銷（POH）封裝為虛容器（VC-12/VC-4），完成協議適配與速率匹配。
2. 定位（Alignment）：
- 利用支路單元指針（TU PTR）或管理單元指針（AU PTR）動態校準VC幀的相位偏差，確保凈負荷在STM幀中的精確定位，消除傳輸時延抖動的影響。
3. 復用（Multiplexing）：
- 通過字節間插技術將多個低階VC復用至高階通道，例如4個VC-4復用為STM-1，實現帶寬資源的高效整合與靈活調度。
這種三級處理機制確保MSTP設備既能兼容傳統的TDM業務，瑞光極遠的MSTP光傳輸設備又能支持以太網、ATM、PCM等分組業務的承載，構建起多業務融合傳輸平臺。
通過這些詳細的架構和處理流程，MSTP光傳輸設備不僅提供了高度可靠的數據傳輸，還確保了多種業務類型的有效整合和靈活調度，滿足了現代通信網絡的需求。
