隧(sui)道內燈光控制(zhi)通信傳輸解決方案

1           需求(qiu)分析

某隧道(dao)內燈(deng)(deng)光(guang)控(kong)制傳(chuan)輸系統(tong)由控(kong)制計算(suan)機（監控(kong)管理軟件）、調光(guang)控(kong)制器、調光(guang)燈(deng)(deng)具、洞外亮度檢測(ce)裝置以及光(guang)纖傳(chuan)輸系統(tong)等組成(cheng)。

系統的(de)洞(dong)(dong)外(wai)亮度(du)檢測器(qi)將(jiang)檢測到(dao)的(de)隧道(dao)洞(dong)(dong)外(wai)亮度(du)信號傳送至(zhi)(zhi)入口段調(diao)(diao)光(guang)控(kong)制(zhi)器(qi)，再由(you)其上傳至(zhi)(zhi)控(kong)制(zhi)計(ji)算機，控(kong)制(zhi)計(ji)算機對采(cai)集到(dao)的(de)隧道(dao)洞(dong)(dong)外(wai)亮度(du)進(jin)行邏輯運算后(hou)，得(de)到(dao)當前需要的(de)亮度(du)等(deng)(deng)級然后(hou)下發調(diao)(diao)光(guang)命令至(zhi)(zhi)各調(diao)(diao)光(guang)控(kong)制(zhi)器(qi)，由(you)調(diao)(diao)光(guang)控(kong)制(zhi)器(qi)將(jiang)當前需要的(de)亮度(du)等(deng)(deng)級轉換為(wei)DC1～10V的直流模擬(ni)信號輸出(chu)，去控制LED燈(deng)上的電(dian)壓(ya)控制電(dian)流(liu)源（輸出(chu)電(dian)流(liu)可控型LED驅動電源(yuan)），從而(er)實現改變燈具亮(liang)度的功(gong)能。

控(kong)制計算機可放置在隧道監控(kong)室，通(tong)過光(guang)(guang)纖(xian)傳(chuan)輸(shu)交換網(wang)和(he)隧道現(xian)場的調光(guang)(guang)控(kong)制器(qi)(qi)進(jin)行數據交換，不(bu)同(tong)調光(guang)(guang)控(kong)制器(qi)(qi)之間通(tong)過地址(zhi)進(jin)行區(qu)分。調光(guang)(guang)控(kong)制器(qi)(qi)和(he)LED燈具(ju)之間采用DC1-10V模擬電壓方(fang)式實現調(diao)光。

控制計算機也可(ke)放置在道路監控中心，通(tong)過IP傳(chuan)輸網連接到隧道光纖(xian)傳(chuan)輸交換網中(zhong)，和隧道現場的調光控制(zhi)器進行數據(ju)交換。

2           方(fang)案設計

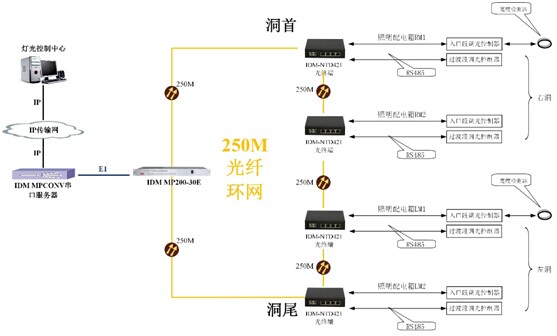

依據需求分析，系統設計方(fang)案如下：

該方案(an)中主題傳輸采用250M光(guang)纖環(huan)網方式，在隧道(dao)監控室安裝綜合(he)業(ye)務光(guang)纖復用設(she)備IDM MP200-30E設備，在洞(dong)(dong)首(shou)、洞(dong)(dong)尾以及隧道中左右兩邊安裝若(ruo)干臺接入型光傳輸(shu)設備IDM NTD421設(she)備(bei)。

每個接入型光(guang)傳輸(shu)設(she)備IDM NTD421可提供(gong)2路RS485接(jie)口，串行連接(jie)隧道中的(de)多個調(diao)光控制器。在隧道監控室的(de)綜合業務光纖復用設備IDM MP200-30E設備通過E1接口連(lian)接IDM MPCONV串口服務(wu)器，進而實現對隧(sui)道中所有RS485信號的匯(hui)聚功(gong)能。

串(chuan)口服務器通過IP接(jie)口接(jie)入到燈光(guang)控制中心，連(lian)接(jie)控制計算(suan)機，通過(guo)燈光(guang)控制軟件實(shi)現對隧道(dao)燈光(guang)控制。

3           方案特點

1)         在此系統(tong)上選擇(ze)的(de)(de)設(she)備，在組(zu)網(wang)(wang)上，具有(you)組(zu)建鏈網(wang)(wang)，環網(wang)(wang)的(de)(de)能(neng)力。簡化電纜(lan)(lan)施工，并能(neng)夠在某處光纜(lan)(lan)中(zhong)斷(duan)的(de)(de)情況下，自愈(yu)環網(wang)(wang)能(neng)夠保證業務的(de)(de)不間(jian)斷(duan)傳(chuan)輸。

2)        中心端設備具有多(duo)路(lu)RS485業務匯(hui)集成(cheng)一個IP端(duan)口(kou)的能(neng)力和將以太(tai)網業務進行(xing)匯集的能(neng)力。

3)        并能為后(hou)期(qi)在(zai)擴(kuo)容后(hou)，能夠進行安防監控和應急通信提供(gong)相應接入(ru)手段。
