隧(sui)道(dao)內應(ying)急照明、安防(fang)監控、應(ying)急指揮系統綜合光纖通信(xin)系統

1           需求分析

1.1     調光(guang)控制

某(mou)隧道內燈光控(kong)(kong)制(zhi)傳輸系統由(you)控(kong)(kong)制(zhi)計算(suan)機（監控(kong)(kong)管理軟件(jian)）、調(diao)光控(kong)(kong)制(zhi)器、調(diao)光燈具、洞外亮度檢測裝置(zhi)以及光纖傳輸系統等組成。

系統的(de)洞(dong)外(wai)亮度(du)檢測器將檢測到(dao)(dao)的(de)隧道(dao)洞(dong)外(wai)亮度(du)信號傳(chuan)送至(zhi)入口段調(diao)光控制(zhi)(zhi)器，再由其(qi)上傳(chuan)至(zhi)控制(zhi)(zhi)計算機(ji)，控制(zhi)(zhi)計算機(ji)對采(cai)集到(dao)(dao)的(de)隧道(dao)洞(dong)外(wai)亮度(du)進(jin)行邏(luo)輯運算后，得到(dao)(dao)當(dang)前需要(yao)的(de)亮度(du)等級然后下發調(diao)光命令至(zhi)各調(diao)光控制(zhi)(zhi)器，由調(diao)光控制(zhi)(zhi)器將當(dang)前需要(yao)的(de)亮度(du)等級轉(zhuan)換為(wei)DC1～10V的直流模(mo)擬(ni)信號輸出，去控(kong)制LED燈(deng)上的電壓(ya)控(kong)制電流源(yuan)（輸出電流可控(kong)型(xing)LED驅(qu)動電(dian)源），從而實現改變燈具亮度的功能(neng)。

控制計(ji)算機可放置在隧道(dao)監(jian)控室，通過光纖(xian)傳(chuan)輸交換網和隧道(dao)現(xian)場(chang)的調(diao)光控制器進(jin)行數據(ju)交換，不同調(diao)光控制器之間通過地(di)址(zhi)進(jin)行區分(fen)。調(diao)光控制器和LED燈具之間采(cai)用(yong)DC1-10V模擬電壓(ya)方式實現調光。

控制(zhi)計算機也可放置在(zai)道路監控中心，通過IP傳(chuan)輸(shu)網連接(jie)到隧道(dao)光纖傳(chuan)輸(shu)交換網中，和隧道(dao)現場(chang)的調光控(kong)制器進行數據(ju)交換。

1.2     安防監控

隧道(dao)內以及出入口可安裝(zhuang)高清網(wang)絡(luo)攝(she)像機，用于實時(shi)監控隧道(dao)內的車(che)輛運(yun)行(xing)狀態，及時(shi)記錄緊急(ji)時(shi)刻的視頻資料。網(wang)絡(luo)攝(she)像頭(tou)通過光纖傳(chuan)輸(shu)(shu)系統進行(xing)傳(chuan)輸(shu)(shu)。

1.3     應急指揮調度

隧道內以及(ji)出入口等(deng)位置安裝擴音設(she)備，以便處(chu)理突發事件是進行緊急廣播(bo)播(bo)放和疏散(san)功能。

2           方案設計(ji)

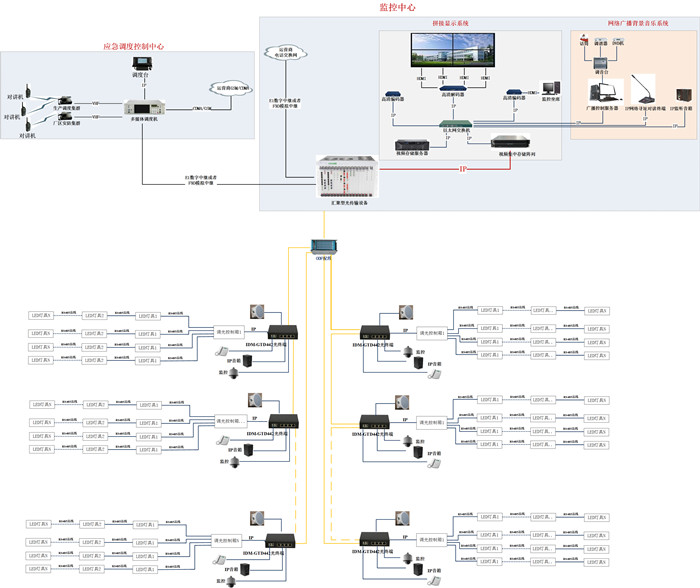

依據需求分析，系統設計方案如下：

該方(fang)案(an)中基(ji)礎傳輸采用2.5G光(guang)纖鏈網方(fang)式，在隧道監控室安裝匯聚型光(guang)纖傳輸(shu)設備IDMMSAP-G3CP，在(zai)洞(dong)首(shou)、洞(dong)尾以及隧道中左(zuo)右(you)兩邊(bian)安(an)裝若干臺(tai)接(jie)入型光傳輸設備(bei)IDMGTD442設備(bei)。

每個接入型光傳輸設備IDM GTD442可提供2路千兆以太網接(jie)口、2路音頻(pin)接口和2路(lu)RS485接(jie)口，可分別接(jie)入高清網絡(luo)攝像機(ji)、應急廣(guang)播終端以及隧道中的多個調光控制器。

在(zai)隧道監(jian)控室的匯聚型光纖傳輸設備(bei)IDM MSAP-G3CP實現對(dui)網(wang)絡、音頻和RS485數據的匯聚交換功能。

在(zai)監(jian)控室可(ke)(ke)以(yi)安裝(zhuang)我公司的廣(guang)播(bo)(bo)控制主機，可(ke)(ke)對隧道安裝(zhuang)的應(ying)急廣(guang)播(bo)(bo)終(zhong)端實時分組(zu)管理、音源選擇(ze)播(bo)(bo)放(fang)、緊急呼(hu)叫等功能。

同時可部署多媒體調度機，可對隧道內安裝的應急電話、對講機等進行應急一鍵直通調度功能。

3   ;        方案特(te)點

1)         在(zai)此系統上(shang)選擇的(de)設(she)備，在(zai)組(zu)網上(shang)，具有(you)組(zu)建鏈(lian)網，環網的(de)能力。簡化電纜(lan)施工，并能夠(gou)在(zai)某(mou)處光纜(lan)中(zhong)斷的(de)情況(kuang)下，自愈環網能夠(gou)保證業務的(de)不間斷傳(chuan)輸。

2)        中心端設備(bei)具有多路RS485業務(wu)匯(hui)集成一個IP端口(kou)的能力和(he)將以(yi)太網業務進行(xing)匯集的能力。

3)        并能為后期在擴容后，能夠進行安(an)防監控和(he)應急通信提供相應接入(ru)手段。
