IDM-RG2000電話無線集群接入網關
概述
本設備實現兩種(zhong)不同頻段的電臺進行通(tong)信，支持兩路IP電(dian)話/普通電(dian)(dian)話到(dao)兩(liang)路電(dian)(dian)臺音頻(pin)接口的(de)轉換功能。具備二種工作模(mo)式：電(dian)(dian)話到(dao)電(dian)(dian)臺一對一的(de)直通模(mo)式、第一路到(dao)兩(liang)路電(dian)(dian)臺的(de)會議(yi)模(mo)式、第二路電(dian)(dian)臺到(dao)兩(liang)路電(dian)(dian)臺的(de)會議(yi)模(mo)式。普通(tong)電(dian)(dian)話接口(kou)可以對接國內(nei)主流的電(dian)(dian)話交換機。IDM_RG2000系列設備主要有兩個版本；如下：
|
型號(hao)
|
電臺數量
|
以太網接口(kou)
|
描述
|
|
IDM-RG2000
|
2
|
無
|
提供兩(liang)路(lu)普通電話和兩(liang)路(lu)電臺接口
|
|
|
|
結構說(shuo)明
IDM_RG2000設備面板：

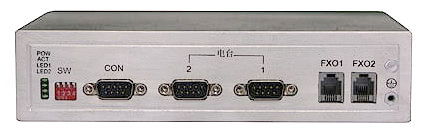

圖2.1 IDM_RG2000設備前面板示意(yi)圖
圖2.2IDM_RG2000設備后面板示意圖
面板接口
電(dian)源接(jie)口、指(zhi)示燈、撥碼開關(guan)。（電(dian)源有220輸入(ru)和+5V電(dian)源輸入(ru)兩種(zhong)）
² 管(guan)理接口：CON DB9接口
² 電臺接口： DB9接口
² 中繼接(jie)口： RJ11接(jie)口
² 局域網接口(kou)： LAN1~LAN4；
² 廣域(yu)網接口；WAN
設(she)(she)備面板的LED燈提供設(she)(she)備的狀態告(gao)警(jing)，能(neng)很(hen)方便了解設(she)(she)備是否工作正常或(huo)出于告(gao)警(jing)狀態。面板指示燈定義表如下：
表2.1.1IDM_RG2000指示燈說明
|
名稱(cheng)
|
顏色
|
功能
|
描述
|
|
PWR
|
綠
|
電源工(gong)作狀態
|
當系統供電(dian)正(zheng)常，此(ci)燈亮；當電(dian)源供電(dian)不正(zheng)常，此(ci)燈滅。
|
|
ACT
|
綠
|
設備運行指示燈
|
當設備CPU正(zheng)常(chang)工作時此燈間(jian)隔250MS亮滅(mie)閃爍；不(bu)正(zheng)常(chang)時常(chang)亮或長滅(mie)。
|
|
LED1
|
綠
|
通道聲(sheng)音指示燈(deng)
|
當電話通道有聲(sheng)音時此燈亮；無聲(sheng)音時此燈滅。
|
|
LED2
|
綠
|
通(tong)道聲音指示燈
|
當電(dian)臺通道有聲(sheng)音時此燈(deng)亮；無聲(sheng)音時此燈(deng)滅。
|
撥(bo)碼開關(guan)(guan)控制設備工作模(mo)式便于(yu)用(yong)(yong)戶根據使用(yong)(yong)應用(yong)(yong)場(chang)合進行設置。撥(bo)碼開關(guan)(guan)使用(yong)(yong)方(fang)式如下(xia)表所示(shi)：
表2.1.2IDM_RG2000撥碼開關(guan)使用說明
|
SW
|
1
|
2
|
3
|
4
|
|
ON
|
模(mo)式選擇低位(wei)
|
模式選擇
|
模式選擇
|
模式(shi)選擇(ze)高位
|
|
OFF
|
SW_4 SW_3 SW-2 SW_1: 選擇設備(bei)工作模式說明：
0 0 0 0 ：設備工作(zuo)于電話電臺一對一直通模式(shi)；
0 0 0 1 ：設備工作于(yu)第(di)(di)一路電話和第(di)(di)一第(di)(di)二(er)路電臺會議(yi)模式(shi)；
0 0 1 0 ：設(she)備工作(zuo)于第(di)(di)二路電(dian)(dian)話和第(di)(di)一第(di)(di)二路電(dian)(dian)臺會議(yi)模式；
外形尺寸
1. IDM_RG2000版本：
普通版(ban)本采用臺(tai)式外(wai)觀(guan)具體參數如下：
120 × 190 × 44（mm）
接口特點
IDM-RG2000 電話(hua)網關(guan)提供的(de)業務(wu)接口有：電臺音頻接口，FXO電話(hua)接口，以(yi)太網接口。以(yi)下是接口特性(xing)
電臺音頻接口特性
² 設備提供：2個電臺(tai)音頻接口
² 音頻接(jie)口使用變壓器耦合(he)方式，抗(kang)干擾能力強(qiang)。
² 音頻輸入(ru)輸出(chu)阻抗600Ω。
² 音頻接(jie)口(kou)的接(jie)收發送增(zeng)益可以調節默認為：0DB發送，0DB接(jie)收(shou)。
² 音頻接口為平衡方式輸(shu)入，也可以接成不平衡（一端接地），輸(shu)入阻(zu)抗600Ω。
電話中繼接口特性
² 設備(bei)提供：2個FXO中繼(ji)電話接口；
² 電話中(zhong)繼接口(kou)使(shi)用變壓(ya)器(qi)耦合方式，抗干(gan)擾能力強。
² 接口阻抗為200Ω+680Ω//0.1u三元件阻抗（可以(yi)根據用(yong)戶需(xu)求提供600Ω純阻）。
以太網電接口
² 10/100BASE-T，全雙工，半雙工，自(zi)適應
² 符合(he)特性：IEEE 802.3,802.1P，802.1Q
² 接口：RJ45 （100M五(wu)類(lei)線(xian)，雙絞(jiao)線(xian)）
以太網光接口
² 10/100BASE-FX
² 符(fu)合特性：IEEE 802.3，802.1P，802.1Q
² 接口：FS
² 發(fa)送功率(lv)≥-5dBm，靈敏(min)度≤-35dBm
² 波長：1310/1550nm，傳輸距離：10km，40km, up to 120km
控制接口
² 異(yi)步接口：8位數據(ju)位，1位(wei)(wei)停止位(wei)(wei)，無校驗(yan)
² 波特(te)率：57600

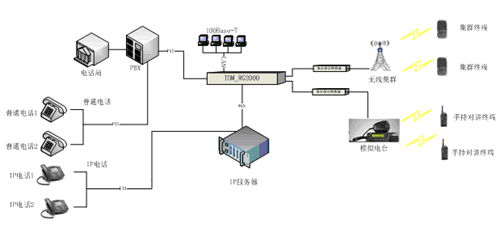

典型應用
