IDM-RG2000-IP電話無線集群接入網關
概述(shu)
本設備實現兩(liang)種不同頻段(duan)的電(dian)臺進行通(tong)信，支(zhi)持兩(liang)路IP電話/普通電(dian)(dian)話(hua)到兩路(lu)(lu)電(dian)(dian)臺音頻接口的(de)(de)轉換功(gong)能。具(ju)備三種工作(zuo)模(mo)(mo)式(shi)：電(dian)(dian)話(hua)到電(dian)(dian)臺一對一的(de)(de)直通模(mo)(mo)式(shi)、第一路(lu)(lu)到兩路(lu)(lu)電(dian)(dian)臺的(de)(de)會(hui)議模(mo)(mo)式(shi)、第二(er)路(lu)(lu)電(dian)(dian)臺到兩路(lu)(lu)電(dian)(dian)臺的(de)(de)會(hui)議模(mo)(mo)式(shi)。本設備的(de)(de)IP電話支持的SIP協議的服務(wu)器和(he)終端(duan)對接。普(pu)通電話接口可以對接國(guo)內主流(liu)的電話交(jiao)換機。IDM_RG2000系列設備主要有(you)兩個版本；如下(xia)：
|
型號
|
電臺(tai)數量
|
以太(tai)網(wang)接口
|
描(miao)述
|
|
|
|||
|
IDM-RG2000_IP
|
2
|
4×FE+WAN
電(dian)接(jie)口
|
提供兩路IP電(dian)(dian)話和兩路電(dian)(dian)臺接口
|
結構說明(ming)
IDM_RG2000_IP 設備面板：
IDM_RG2000_IP設備后面板示意圖
面板接口
電源接(jie)口、指示燈、撥碼開(kai)關。（電源有220輸入和(he)+5V電源輸入兩種）
² 管理接口：CON DB9接口
² 電臺(tai)接(jie)口(kou)： DB9接(jie)口(kou)
² 中繼接口(kou)： RJ11接口(kou)
² 局域網(wang)接(jie)口： LAN1~LAN4；
² 廣域(yu)網接口；WAN
設(she)備(bei)面板的LED燈(deng)提供設(she)備(bei)的狀態(tai)告(gao)警，能很方(fang)便了解設(she)備(bei)是否工作正常或出于(yu)告(gao)警狀態(tai)。面板指示燈(deng)定義(yi)表(biao)如下：
表2.1.1IDM_RG2000指示燈說明
|
名(ming)稱
|
顏色(se)
|
功能
|
描述
|
|
PWR
|
綠(lv)
|
電源工作狀態
|
當系統(tong)供(gong)電正(zheng)常(chang)，此燈(deng)亮；當電源供(gong)電不正(zheng)常(chang)，此燈(deng)滅。
|
|
ACT
|
綠(lv)
|
設備運(yun)行指示燈
|
當設備(bei)CPU正常工作時(shi)此燈間隔250MS亮滅(mie)閃爍(shuo)；不正常時(shi)常亮或長(chang)滅(mie)。
|
|
LED1
|
綠
|
通(tong)道聲(sheng)音指示燈
|
當電話(hua)通道有(you)聲音時(shi)此(ci)燈亮；無聲音時(shi)此(ci)燈滅。
|
|
LED2
|
綠
|
通道聲音指示燈
|
當電臺通道有聲(sheng)音時此燈(deng)亮；無聲(sheng)音時此燈(deng)滅(mie)。
|
撥(bo)碼(ma)開(kai)關控制設(she)備工作(zuo)模式便于用(yong)戶根(gen)據使(shi)用(yong)應用(yong)場合進(jin)行設(she)置。撥(bo)碼(ma)開(kai)關使(shi)用(yong)方式如下表所(suo)示(shi)：
表2.1.2IDM_RG2000撥碼開關(guan)使用(yong)說(shuo)明
|
SW
|
1
|
2
|
3
|
4
|
|
ON
|
模式選(xuan)擇低位
|
模式選擇
|
模式選擇
|
模式(shi)選擇高位
|
|
OFF
|
SW_4 SW_3 SW-2 SW_1: 選(xuan)擇設備工作(zuo)模式說明：
0 0 0 0 ：設備(bei)工(gong)作于電(dian)話電(dian)臺一對一直通模式；
0 0 0 1 ：設備工(gong)作于第一路電(dian)話和(he)第一第二(er)路電(dian)臺會(hui)議模式；
0 0 1 0 ：設備工(gong)作于第(di)二路(lu)電話和第(di)一第(di)二路(lu)電臺會議(yi)模(mo)式(shi)；
外形尺寸
1. IDM_RG2000_IP版(ban)本：
IP版本(ben)采用19英寸(cun)標準1U機箱具體參(can)數如下(xia)：
170 × 437.6 × 44（mm）
接口特點
IDM-RG2000 電話網(wang)關提供(gong)的業務接口(kou)(kou)有(you)：電臺音頻接口(kou)(kou)，FXO電話接口(kou)(kou)，以太網(wang)接口(kou)(kou)。以下(xia)是(shi)接口(kou)(kou)特性
電臺音頻接口特性
² 設(she)備提供：2個電臺(tai)音頻接(jie)口
² 音頻接口使用(yong)變壓器耦合方式，抗干擾能力強。
² 音頻輸入輸出阻抗600Ω。
² 音頻接口的接收(shou)發(fa)送增(zeng)益(yi)可以調節默(mo)認為：0DB發(fa)送(song)，0DB接收。
² 音頻接(jie)口(kou)為平衡方式輸入(ru)，也可(ke)以接(jie)成不(bu)平衡（一端(duan)接(jie)地(di)），輸入(ru)阻抗600Ω。
電話中繼接口特性
² 設備提供：2個FXO中繼電話接口；
² 電話(hua)中繼接口使用變壓器耦合方(fang)式，抗(kang)干(gan)擾能力強。
² 接(jie)口阻抗為200Ω+680Ω//0.1u三(san)元件阻抗（可以根據用戶需求提(ti)供(gong)600Ω純阻）。
以太網電接口
² 10/100BASE-T，全(quan)雙(shuang)工，半雙工(gong)，自適應
² 符合特性(xing)：IEEE 802.3,802.1P，802.1Q
² 接口：RJ45 （100M五(wu)類線(xian)，雙絞(jiao)線(xian)）
以太網光接口
² 10/100BASE-FX
² 符合特性(xing)：IEEE 802.3，802.1P，802.1Q
² 接口：FS
² 發送功率≥-5dBm，靈敏度≤-35dBm
² 波長：1310/1550nm，傳(chuan)輸距離：10km，40km, up to 120km
控制接口
² 異步接口：8位數(shu)據(ju)位，1位停止位，無校驗
² 波特率：57600

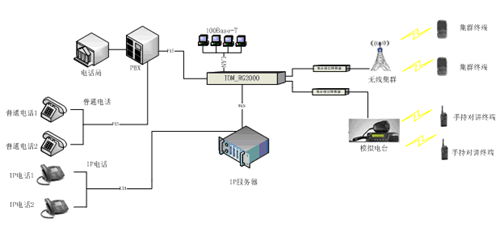

典型應用
