一 產品簡介

IDM MUX-3200是一款19英寸3U機箱的模塊化(hua)綜合業務復用(yong)設備，便于安裝到機房(fang)或車輛中。采用(yong)TDM復用(yong)技術(shu)，信息延遲小，數(shu)據(ju)和話音傳輸時延固(gu)定，所有接入(ru)業務都占用(yong)物理隔離的獨立通道，信息安(an)全保密(mi)，將(jiang)各路(lu)數(shu)據(ju)、話音、視頻、網(wang)絡等寬帶(dai)和窄帶(dai)業務合(he)稱(cheng)為(wei)一路(lu)高速的數(shu)據(ju)流（可以是(shi)E1、V.35，傳輸帶(dai)寬(kuan)），然后通過(guo)DDN專線、微波、衛星等(deng)通(tong)信鏈(lian)路進行雙向傳輸。便于與保密通(tong)信設備鏈(lian)接(jie)。

IDM MUX-3200干線傳輸接(jie)口可采用E1接(jie)口，也可采用V.35接口，V.35接口速率可達10Mbps，而且(qie)使(shi)用雙V.35接(jie)口互備(bei)份，可應用到(dao)高可靠(kao)性的通信傳輸(shu)環境中(zhong)。

能夠提供的(de)(de)業(ye)務接口包(bao)括透傳的(de)(de)G.703 E1接口、多個物理(li)隔離(li)的網橋(qiao)接口、HDMI音視頻編解碼器接口、同步/異步供EIA-232/EIA-422/ EIA-429接口。以(yi)及電(dian)話接口FXO、FXS、普通(tong)磁(ci)石接口、2100HZ磁(ci)石接口、EM二/四(si)線音(yin)頻(pin)接口等。

設備(bei)自帶硬件消回(hui)聲電路，支持(chi)G.168協(xie)議，可以消除800ms內的傳(chuan)輸延遲回聲。

產品自(zi)帶勤務電話(hua)調度(du)系統，每臺(tai)設備提供2路勤務電話接口，支持勤務電話之間撥號；也支持調度臺對勤務電話的強拆、強插、轉移等調度業務；

提供數(shu)據、網絡、視頻(pin)和語音的(de)點(dian)對點(dian)雙向傳輸、支持雙向放號。

可用(yong)于公安衛星(xing)通(tong)(tong)信(xin)(xin)、消防(fang)衛星(xing)通(tong)(tong)信(xin)(xin)、軍隊衛星(xing)通(tong)(tong)信(xin)(xin)微波通(tong)(tong)信(xin)(xin)等。用(yong)于衛星(xing)通(tong)(tong)信(xin)(xin)車(che)、微波通(tong)(tong)信(xin)(xin)車(che)輛改(gai)裝。

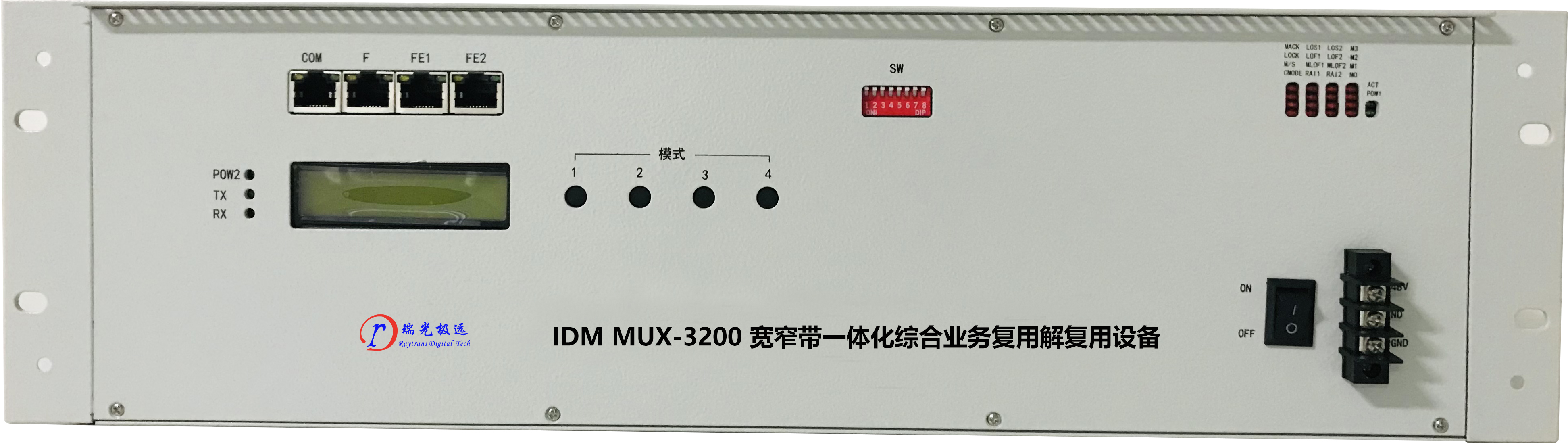

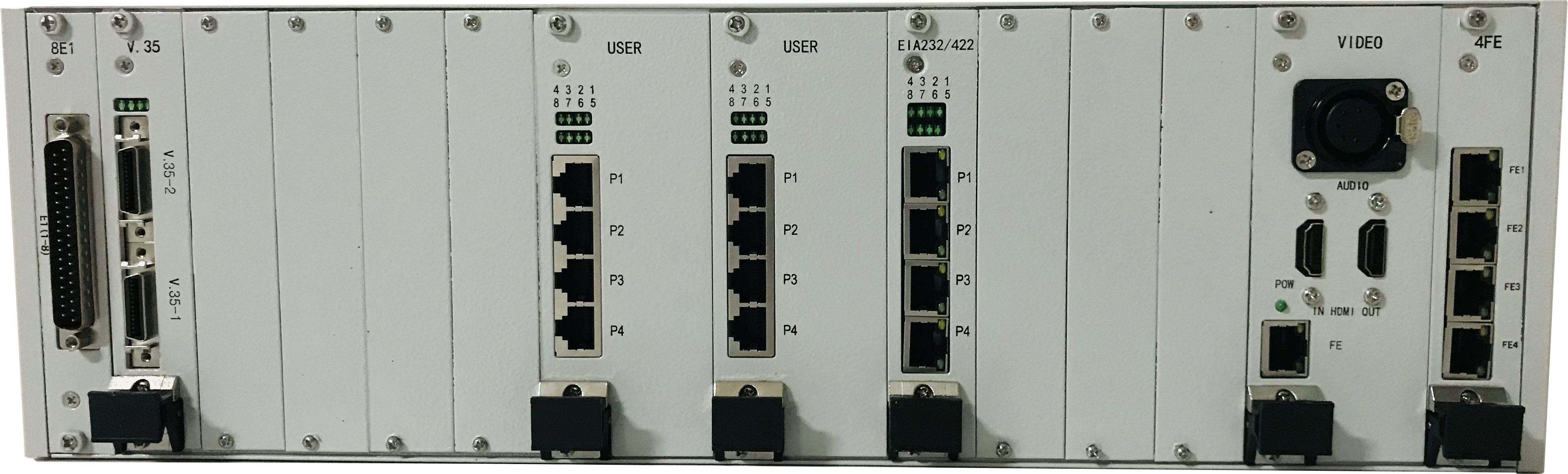

設備圖片

二 性能(neng)特點

(1).        模塊化設計(ji)，19英寸3U機箱，最多可以插入15塊業務插盤；

(2).        提(ti)供(gong)2個V.35高速串行(xing)干線接(jie)口，1 個主用、1 個備用，數據速率可達(da)10Mbps；在不啟用(yong)(yong)干線(xian)主備(bei)保護功能時，備(bei)用(yong)(yong)V.35接(jie)口(kou)(kou)也(ye)可用作業務接(jie)口(kou)(kou)；

(3).        提供可選的E1干(gan)線接口，用于接入傳(chuan)統(tong)的PDH、SDH光端機等(deng)；

(4).        系(xi)統時(shi)鐘支(zhi)持DTE、DCE、本地時(shi)鐘、外(wai)時(shi)鐘、用戶口時(shi)鐘等時(shi)鐘模式；

(5).        提供勤務通信調度系統，支持勤務電話之間撥號和語音會商功能；支持調度臺對勤務電話的一鍵直呼、廣播、強拆、強插、轉移、點名、輪詢、對講等語音調度業務；

(6).        設備支持基于SNMP接口的網(wang)管系(xi)統；

(7).        E1插盤提供8 個G.703的E1 接口，用于提(ti)供E1干線(xian)傳輸，或透傳E1接口；

(8).        音頻插盤提供4 路EM二四線接口；

(9).        網橋(qiao)插盤支持(chi)4組共物理(li)隔離的10/100M 以太網接口，支持(chi)端(duan)到端(duan)橋(qiao)接；

(10).    視(shi)頻盤1路HDMI輸入、1路HDMI輸(shu)出，視頻經(jing)過H.264格式的編解(jie)碼處(chu)理后接入到網口；

(11).    串(chuan)口(kou)插盤(pan)提供 4 個串行接(jie)口，支持 HDLC，透明同步(bu)數(shu)(shu)據(ju)和異(yi)步(bu)數(shu)(shu)據(ju)，數(shu)(shu)據(ju)速率可達115200bps；

(12).    話音插盤提供(gong)RJ45 接頭，可支持8路模擬(ni)電話FXO/FXS；

(13).    LTE網關接入盤，支持2~4路(lu)4G LTE接入；

(14).    前(qian)面板提(ti)供輸入鍵盤，液(ye)晶(jing)顯示器及 LCD 設備狀態顯(xian)示；

(15).    電源/接(jie)口多級(ji)防雷保(bao)護，適合惡劣(lie)應用環境。

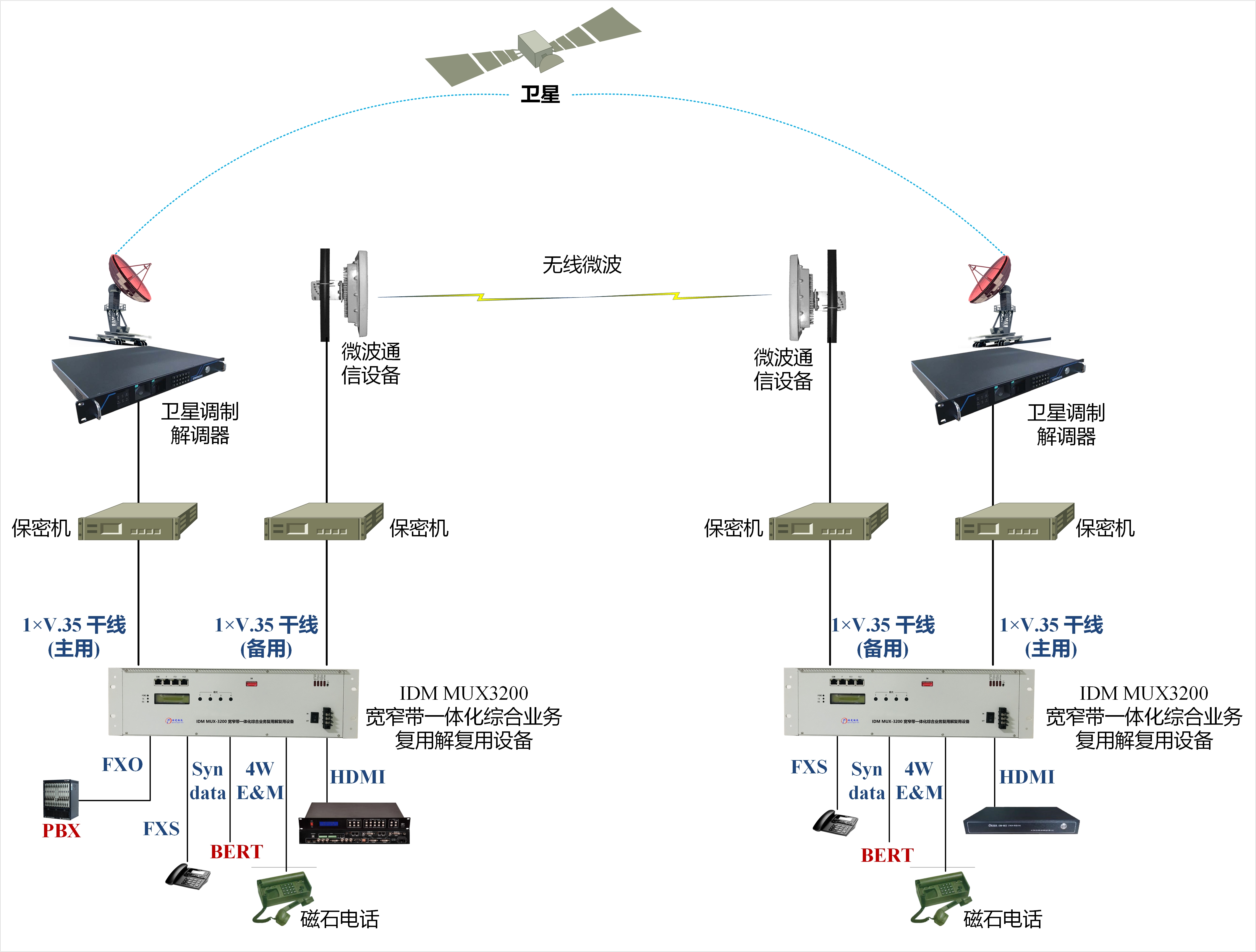

三 典型組網(wang)圖

該設備(bei)支(zhi)持數據、話(hua)音及局域(yu)網等(deng)通信業務合路為一路高速數據流，然(ran)后通過DDN專線、微波，衛星等通(tong)信鏈路進行雙向傳輸。



四(si) 技(ji)術指標

4.1 干(gan)線串行(xing)接口(kou)

u 接口標(biao)準(zhun)：V.35，支持(chi)雙口互備(bei)份；

u 接頭類型：V26，提供 DB25 轉換電纜；

u 數據(ju)速率：2.048M速率(lv)(lv)以下的，速率(lv)(lv)步進是64Kbps，大于2.048M的速率步(bu)進是256kbps，最高(gao)到10Mbps；

u 數量：2 個

4.2 E1 接口

u 接口標準： G.703 / G.704

u 接(jie)頭類型： DB37，提供DB37到微同軸(zhou)頭的轉換器

u 數據速率(lv)： 2.048Mbps

u 每(mei)盤數量(liang)： 8個 E1 接口/模塊（最(zui)多支持兩個盤位）

4.3 串行接口

u 接口(kou)標(biao)準：EIA-422/EIA-232；

u 接頭類型：4個RJ45物理接口(kou)，提供DB25轉(zhuan)換(huan)電纜，提供4個DB25接口；

u 異步接口速率(lv)：速率(lv)可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同(tong)步接口速率(lv)：速率(lv)可配置為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u 數    量：4個。

4.4 模擬(ni)話(hua)音接口

u 接(jie)頭類(lei)型： RJ45

u 接口類(lei)型： FXS， FXO， E&MVOC、MSG

u 編碼(ma)協議(yi)： G.711(64k)

u 壓縮率：ITU G.711中(zhong)A律

u 音頻范圍：300Hz―3400Hz

u 阻抗(kang)：平衡600Ω

u 數量：8路(lu)話音/盤

4.5 LTE網關接入(ru)盤

u 用途：用來無(wu)縫(feng)連接LTE移動網(wang)絡和VoIP語音網絡(luo)，適用于(yu)FDD/TDD 4G移動網(wang)絡(luo)，并繼承了移動終(zhong)端的短信收發(fa)和(he)USSD交(jiao)互功能，采用標準的SIP協議，能夠(gou)與多種(zhong)基于(yu)SIP的軟交(jiao)換對接，實現移動(dong)網絡(luo)與(yu)VoIP語音(yin)網絡信令交互(hu)和語音(yin)通(tong)話功能(neng)；

u 容(rong)量：支持(chi)2~4路4G LTE接入；

u 協議：SIP v2.0, RFC3261；

u 呼叫(jiao)類(lei)型：移動網絡到VoIP, VoIP 到移動網(wang)絡；

u 網(wang)絡支持：NAT穿越 動(dong)態(tai)NAT，靜(jing)態(tai)NAT，STUN，SMPP (點(dian)對點(dian)短消(xiao)息協議）；

u DTMF方式：Signal/RFC2833。

4.6 語(yu)音通用插盤

u 提供4個音頻(pin)模塊(kuai)接口(占2個(ge)插(cha)盤盤位)，每個模塊上最多可(ke)以提供(gong)2路(lu)相同(tong)功能(neng)的音頻模塊，如2*FXS、2*FXO、2*MSG（磁石）、2*2100HZ(2100hz載波磁(ci)石)；

u 接頭類型：RJ45。

4.7 以太網接口

u 網絡(luo)連接方式(shi)： 端(duan)到(dao)端(duan)橋接(jie)

u 標準： IEEE802.3

u 接頭(tou)類(lei)型： RJ45

u 數據速率： 10/100Mbps

u 接(jie)口數量： 2 組(zu)，每組(zu)提供(gong) 2個RJ45接(jie)口，組與組之(zhi)間(jian)相互隔(ge)離。同組接(jie)口之(zhi)間(jian)提(ti)供2層數(shu)據交換。每路以(yi)太網的帶寬可配置為N*64Kbps(N=1~128)。

4.8 HDMI接口(kou)

u 音頻編碼

n 采樣率：16k， 32k， 44.1k， 48k

n 碼率(lv)范(fan)圍：任意設置，建議64k~256kbps

n 編碼格式：AAC， PCMA， MP3， MP2

n 增益調(diao)節：-24db ~ +24db，默(mo)認為0：不(bu)調節(jie)增(zeng)益

u 視頻(pin)編(bian)碼(ma)

n 碼(ma)率范圍：256K-4Mbps

n 碼率(lv)控制：CBR、VBR、AVBR、FIXQP

n 編碼(ma)格(ge)式：H.264、H.265

n 編(bian)碼協議：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

n 智(zhi)能編(bian)碼：SmartP，DualP，ROI

u HDMI輸入能力：4K30

u 編碼(ma)能力：4K30x3 or 1080P30x12

u 幀類(lei)型(xing)：I/P

u 解碼能力：1080P30x8

4.9 媒體網(wang)關卡(ka)

u 用途(tu)：用于(yu)通(tong)過IP通道傳輸語音類(lei)業(ye)務；

u 支持(chi)音頻接(jie)口種類：含FXO/FXS、GSM/CDMA/WCDMA、集(ji)群接口/車(che)臺/手臺、PTT接口、音頻/短波/超短波、E&M接口、磁石接口；

u 支持音(yin)頻接(jie)口總數量：32路(lu)；

u VoIP協議：SIP和IMS；

u 語音編解碼：Codec:G.711 U-Law and A-Law， G.711 Appendix 1，， G.729 Annex A and Annex B；

u 傳真協議：T30、T38、透傳；

u 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv；

u 語音(yin)處理技術：語音(yin)激活(huo)檢測(VAD) 、舒適噪音(yin)生成(cheng)(CNG)、回聲消(xiao)除G.168等。

4.10 音頻調度服(fu)務器盤

u 用途：用于音頻(pin)接口(kou)注冊、業(ye)務(wu)自動(dong)交換、優先級管理等；

u 容量：默認(ren)支持50路IP用戶注冊，可定制；

u 業(ye)務(wu)類型：支持(chi)語(yu)音(yin)、視頻(pin)、短信息的傳輸和交換(huan)；支持(chi)自(zi)動話(hua)務(wu)員；支持(chi)語(yu)音(yin)會議(yi)組(zu)；視頻(pin)通話(hua)；

u 語音(yin)服務功(gong)能：監聽(ting)、盲轉、協轉、呼叫轉移、呼叫等待、響鈴組、錄音(yin)、強拆、強插(cha)、點名、輪詢等等。

u 并發話(hua)音總數(shu)：25；

u 協議：SIP (RFC3261)， IAX2；

u 傳輸協議： UDP， TCP， TLS， SRTP；

u 編碼：G711 (alaw/ulaw)， G722， G726， G729A， GSM， Speex， ADPCM， iLBC， H263， H263P， H264， MPEG4；DTMF In-band， RFC4733， RFC2833， SIP INFO；

u 網絡支持：靜態IP， DHCP， VPN， 防火墻， VLAN， DDNS， PPPoE， QoS， 靜(jing)態NAT， STUN；

u 防火墻：支持；

T.38傳真：支持(chi)。
