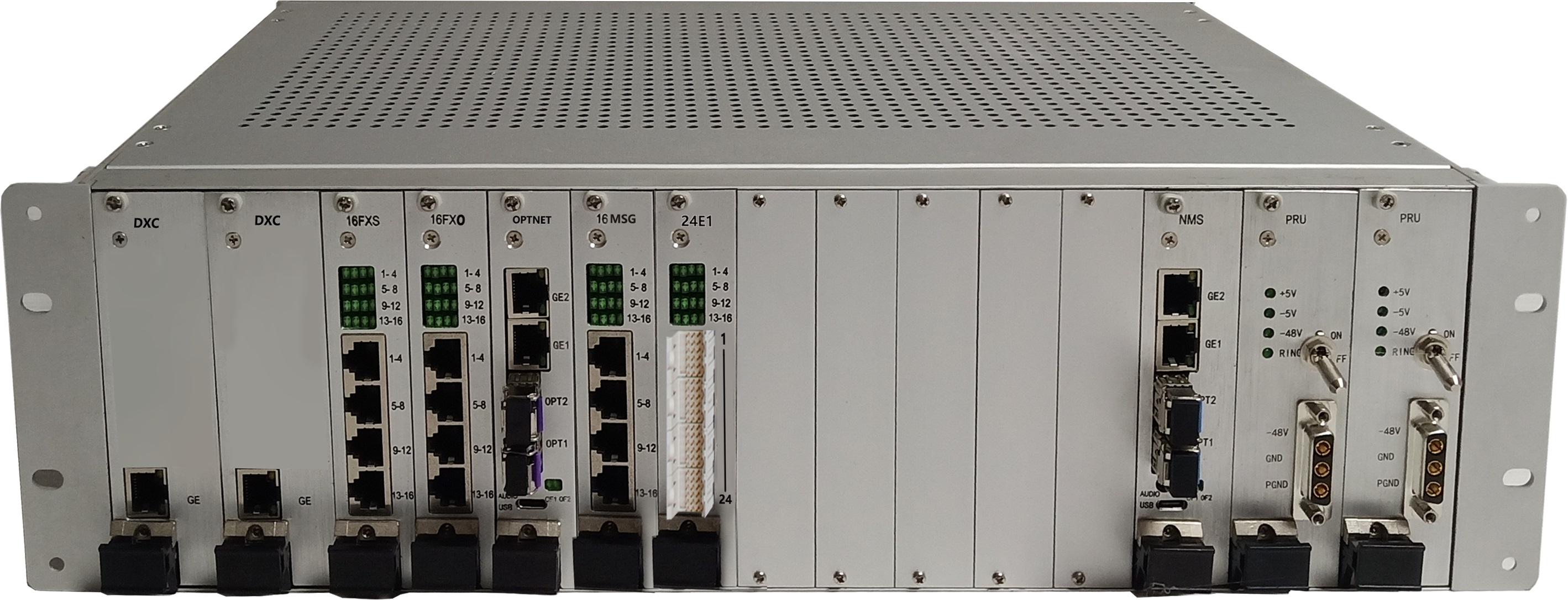

IDM MSTP8200 綜合業務傳輸設備
產(chan)品特性
u 采用19英寸標準(zhun)3U機(ji)箱、插盤式(shi)設計；提(ti)供(gong)15個3U用戶(hu)插盤槽位；
u SFP類(lei)型(xing)STM-16/STM-4/STM-1光接口，支持SDH環網(wang)(wang)、鏈網(wang)(wang)，支路1+1通道保護；
u 提(ti)供TDM接口(kou)業務間的全交叉：
nVC12交叉容量：6174×6174
nVC3顆粒交(jiao)叉容量：288*288
nVC4顆(ke)粒(li)交叉容(rong)量(liang)：128*128
n支持單向、雙向和廣播業務(wu)；
u 最多支持160路(lu)64K時(shi)隙業務的接入；
u 可(ke)提供物理隔離的EoS以(yi)太網，每組EoS帶寬：
nVC4顆粒：最(zui)大為(wei)為(wei)N×VC4（N=1~8）可設；
nVC3顆粒：最大為(wei)為(wei)N×VC3（N=1~24）可設；
nVC12顆粒：最大(da)為為N×VC12（N=1~50）可設；
n每組并提供(gong)1組擴展以太網(wang)端口預留；與8FE盤配套使用擴(kuo)展以(yi)太(tai)網接(jie)口(kou)數量；
u 提供5合(he)一2線音頻卡：3U-8MVOICE；每張盤(pan)提供(gong)8路2線音頻；每路(lu)2線音頻可(ke)以配置成FXO/FXS/熱線/磁(ci)石/2100磁石模式；
u 可插(cha)入(ru)雷達數(shu)據(ju)接入(ru)盤，單(dan)盤提(ti)供4路雷達數據業務(wu)接(jie)口，支(zhi)持同(tong)步(bu)和異步(bu)工作模式(shi)，同(tong)步(bu)模式(shi)下傳輸(shu)速率支(zhi)持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下(xia)傳輸速(su)率最高支持(chi)38.4kbps，38.4kbps以(yi)下速(su)率自適應；
u 時(shi)鐘(zhong)(zhong)源可以選擇線路時(shi)鐘(zhong)(zhong)、外時(shi)鐘(zhong)(zhong)(2Mbit/s或2MHz)和自由振蕩；
u 提(ti)供10個用戶槽位，可插(cha)入多種業務盤(pan)，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線(xian)電話(hua)、磁石電話(hua)、高保真(zhen)音(yin)頻、X.50和10M/100M以(yi)太網等語音和數據業務(wu)的接入；
u 可以插入3UMPCONV用戶光(guang)口擴(kuo)展盤、WG300信令交(jiao)換(huan)盤；
u 標準機型無(wu)中繼傳輸距離為(wei)40公里；超過此傳輸距離可以(yi)進行(xing)定制(zhi)；
u 提供基于DCC、E1、N*64K和TCP/IP的以太(tai)網管理通道，提供SNMP簡單(dan)網絡管理協議；
u DC -48V和(he)AC 220V，可選DC+DC、AC+AC、AC+DC雙(shuang)備份電源；
技術規格
1) 光接口
|
接口類型 |
STM-16 SFP |
光纖(xian)模式 |
單模 |
|
收/發速率 |
2.5G |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接(jie)收靈敏度(du) |
優(you)于-32dBm |
|
傳輸距離 |
|
||
|
接口類(lei)型 |
STM-4 SFP |
光纖模式 |
單模 |
|
收/發速率(lv) |
622.08Mbps/622.08Mbps |
收/發(fa)波長 |
1310nm/1550nm |
|
發(fa)光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸(shu)距離 |
|
||
|
接口類型 |
STM-1 LC |
光(guang)纖模式 |
單模(mo)
|
|
收/發速(su)率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優(you)于-32dBm |
|
傳輸距離 |
|
||
2) E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗(kang) |
75Ω/120Ω |
|
幀結構(gou) |
PCM30/32 |
信令 |
隨路信令 |
3) 以(yi)太網(FE)
|
接口類型 |
RJ-45 |
傳輸(shu)速率(lv) |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全(quan)/半雙工/自適應(ying) |
4) 以太網(wang)(GE)
|
接口類型 |
RJ-45 |
傳輸速(su)率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
5) FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓(ya)縮(suo)率(lv) |
ITU G.711中A律(lv) |
|
阻抗 |
三元復式阻(zu)抗(kang)200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
6) 同向64K接(jie)口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全(quan)面符合ITU的(de)G.703建議標準 |
|
7) EM2/4線接(jie)口(kou)
|
音(yin)頻范圍 |
300Hz~3400Hz |
阻(zu)抗 |
平衡600Ω |
|
壓(ya)縮率 |
ITU G.711中A律 |
回(hui)波損耗 |
不低于18dB |
8) 磁石接(jie)口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平(ping)衡600Ω |
|
壓縮(suo)率 |
ITU G.711中A律(lv) |
回波損(sun)耗(hao) |
不低于(yu)18dB |
9) V.24接口
|
傳輸速率 |
異步≤9600bps；同(tong)步(bu)64Kbps |
電氣特(te)點(dian) |
符合CCITT V.28協議 |
10) V.35接口
|
接(jie)口(kou)類(lei)型(xing) |
RJ-45 |
電(dian)氣特點 |
符合ITU-T V.35建議 |
|
傳(chuan)輸速率 |
n×64Kbps（n=0～31） |
終端接(jie)口 |
符合ISO2593規(gui)定 |
11) 電源及功耗
|
供(gong)電方式 |
AC220V/DC- 48V |
整機功耗(hao) |
≤150W |
12) 環境條件
|
工作溫度(du) |
-10oC ~+50oC |
相(xiang)對(dui)濕度 |
0~95%（無凝結） |
13) 產品尺(chi)寸
|
長度×深(shen)度×高(gao)度 |
480mm*308mm*131mm |
典(dian)型(xing)應用

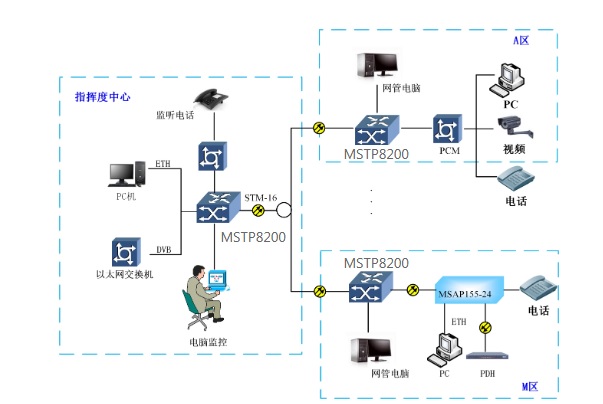

IDM MSTP8200設備星型(xing)組網應用
