IDM MiniCP622M MSTP多業務光傳輸平臺
概述
IDM MiniCP622M MSTP多業務光傳輸平臺是我公司推出的新一代基于MSTP技術、PCM技術、IP技術于一體的傳輸平臺，能夠提供STM-4傳輸，千兆EoS、百兆EoS、E1接入，全光IP交換、便攜式調度和高清視頻監控等功能。
IDM MiniCP622M MSTP多業務光傳輸平臺借助SDH和IP傳輸技術能夠滿足各種網絡拓撲結構的應用。

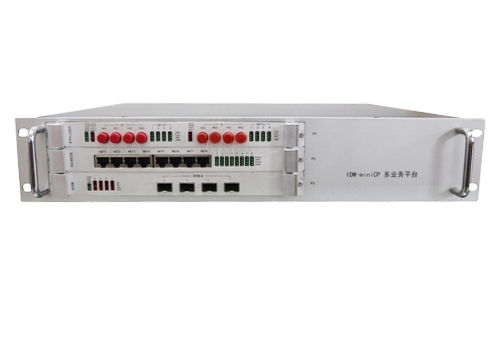

圖1 IDM MiniCP622M多業務光傳輸平臺設備前(qian)后示意圖(tu)
基(ji)于STM-4的MSTP接(jie)入產品特性(xing)
19英寸標準2U機箱(xiang)，DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源； 支持4路(lu)STM-4光(guang)接入，可構成環網、鏈網、或雙纖互備份、以及雙環相切(qie)網； 最大提供16路物理隔離的100M 的EoS以太(tai)網，總帶寬(kuan)為2個STM-4； 最大提供4路千兆(zhao)以太網的EOS接入，每路以太(tai)網最(zui)大提供63個VC12的帶寬； 最大提供(gong)84路E1的接入能力(li)； 采用插卡式結構設(she)計，配置靈活，具有(you)很強的升級性； 提供SNMP協議的網管接(jie)口，具有完善的網管功能； 提供(gong)3個前插(cha)盤槽位(wei)和3個后插(cha)盤槽位，可插(cha)入(ru)STM-4盤，G3-8EOS盤、G3-2GE盤(pan)、G3-ETHUSER盤、G3-42E1盤、G3-16E1DXC、G3-NMS-ETH盤等(deng)；典(dian)型(xing)配置如下：
技術規格(ge)
光接口
|
接口(kou)類型
|
SFP
|
光纖(xian)模式(shi)
|
單(dan)模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長(chang)
|
1310nm/1550nm可選
|
|
發(fa)光功(gong)率
|
-12~-6dBm
|
接收靈敏度(du)
|
優(you)于-32dBm
|
|
傳輸距(ju)離
|
20Km，可選裝遠(yuan)距(ju)(ju)離光模塊實現更遠(yuan)距(ju)(ju)離的(de)光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
千兆以太網
|
接口類型
|
RJ-45
|
傳(chuan)輸速率(lv)
|
N×VC12（N≤63）
|
|
標(biao)準協(xie)議
|
支持IEEE802.3
|
工作方(fang)式
|
全/半雙工(gong)/自適應
|
百兆以太網
|
接口類型
|
RJ-45
|
傳輸(shu)速率(lv)
|
N×VC12（N≤50）
|
|
標準協議
|
支持(chi)IEEE802.3
|
工作方式(shi)
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤70W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度(du)
|
440×230×90(mm)
|
板卡選型列表
|
板卡(ka)
|
STM-4
|
G3-2GE
|
G3-8EOS
|
|
實(shi)物圖
|
 |
 |
 |
|
功能描述
|
提供4路STM-4接入，以(yi)及10G的(de)空分交叉(cha)和5G的時分交叉(cha)容量(liang)
|
提供2套STM-1轉1000M的EoS以太(tai)網接入(ru)
|
提供(gong)8套STM-1轉EOS接入(ru)，每(mei)組把STM-1轉2組FE以太網接(jie)口
|
|
板卡
|
G3-42E1盤
|
G3-ETHUSER盤
|
G3-4PDH盤
|
|
實物圖(tu)
|
 |
 |
 |
|
功(gong)能描述(shu)
|
提供42路(lu)E1接入，通過TelecomBUS總線連接622M盤
|
提供2套STM-1的接入，每(mei)套(tao)兩組光(guang)口，4個百兆(zhao)EoS口
|
提供4組PDH接(jie)口，每(mei)組5組E1+線速(su)百(bai)兆以太網
|
|
板卡
|
G3-16E1 DXC
|
G3-MUSER盤
|
G3-NMS-ETH
|
|
實物圖(tu)
|
 |
 |
 |
|
功能描述
|
提交64K業務的(de)交(jiao)換(huan)接入(ru)
|
提供64K業務的接入
|
提供系統網管的SNMP管(guan)理接入(ru)
|
應用(yong)示例一
圖2 星型網絡應用示意圖
IDM MiniCP622M多業務光傳輸平臺(tai)可以與(yu)其他SDH設(she)備(bei)組成星型網(wang)絡，將遠(yuan)端的(de)業務進行匯聚(ju)，便于對遠(yuan)端的(de)業務進行監控，以(yi)解決遠(yuan)端單位分(fen)布分(fen)散的(de)問(wen)題。
應用(yong)示(shi)例二
圖3 環型網絡應用示意圖
IDM MiniCP622M多業(ye)務(wu)光傳輸平臺可組成環型(xing)網絡，利用多臺(tai)設備(bei)組成(cheng)環網(wang)，1+1通道保護機制能保證環(huan)網(wang)內各(ge)項數據和語音(yin)傳輸的(de)實時性和準確性。
