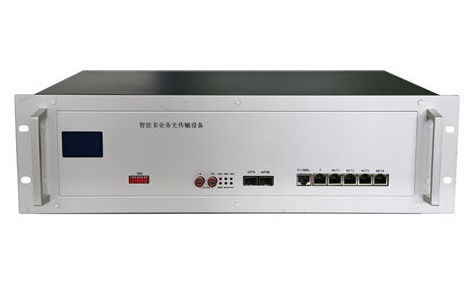

IDM-MUX90 90路SDH電話光端機
概述
產品特(te)性
Ø 機箱結(jie)構采用
Ø 在設備中融合SDH傳輸、PBX語音交換、PCM業務接(jie)入、視頻接(jie)入技(ji)術；
Ø 提供TDM接口業務間的(de)252×252 VC-12級無阻塞交(jiao)叉，支持單向、雙(shuang)向和(he)廣播業務(wu)；
Ø 單盤(pan)提供(gong)64K級別(bie)的交叉能力(li)為(wei)：512×512 64K級無阻塞交叉(cha)，支持單向、雙向和廣播業務；
Ø 支持2路SFP接口的(de)STM-1光接入，可構成環網、鏈網、星(xing)型(xing)網等拓撲；
Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬(kuan)為N×VC12（N=1~50）可(ke)設；每組并(bing)提供(gong)1組(zu)擴展(zhan)以(yi)太網端口預留；與8FE盤配套使用(yong)擴展以太網(wang)接口(kou)數量；
Ø 提(ti)供5合(he)一2線音頻卡:3U-8MVOICE；每張盤提供8路2線音頻；每(mei)路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁(ci)石模式；
Ø 時鐘(zhong)源可以選擇線路時鐘(zhong)、外時鐘(zhong)(2Mbit/s或2MHz)和自由(you)振蕩；
Ø 提(ti)供9個(ge)用戶(hu)槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱(re)線電話(hua)、磁石電話(hua)、高(gao)保真(zhen)音(yin)頻、X.50、10M/
Ø 標準(zhun)機型無中(zhong)繼傳輸距(ju)離為
Ø 提供基(ji)于DCC、E1、N*64K和TCP/IP的以太(tai)網管理(li)通道，提供SNMP簡單網絡管理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術規(gui)格(ge)
光(guang)接口
|
接(jie)口類(lei)型 |
SFP |
光(guang)纖模式 |
單模(可選多模) |
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功(gong)率 |
-12~-6dBm |
接(jie)收(shou)靈敏(min)度(du) |
優(you)于(yu)-32dBm |
E1接(jie)口
|
碼速(su)率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支(zhi)持(chi)ITU-T G.703 |
阻(zu)抗(kang) |
75Ω/120Ω |
|
幀結構(gou) |
PCM30/32 |
信令 |
隨(sui)路信令 |
以太(tai)網
|
接口類型 |
RJ-45 |
傳輸(shu)速率(lv) |
N×VC12（N≤50） |
|
標(biao)準協(xie)議 |
支(zhi)持IEEE802.3 |
工作方(fang)式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范(fan)圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律(lv) |
|
阻抗 |
三元復式阻抗(kang)200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
同向64K接口
|
碼(ma)型 |
G.703標準 |
碼速率(lv) |
64Kbps |
|
阻抗 |
平衡(heng)120Ω |
全(quan)面符(fu)合ITU的G.703建議(yi)標準 |
|
EM2/4線(xian)接口(kou)
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回(hui)波(bo)損耗 |
不低于18dB |
磁石接(jie)口(kou)
|
音(yin)頻范(fan)圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律(lv) |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接(jie)口
|
接口類型 |
RJ-45 |
電氣特(te)點 |
符(fu)合ITU-T V.35建議 |
|
傳輸速率(lv) |
n×64Kbps（n=0～31） |
終(zhong)端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機(ji)功(gong)耗 |
≤90W |
環境條件(jian)
|
工(gong)作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺(chi)寸
|
長度(du)×深(shen)度×高度 |
482×309×132(mm) |
應用示例(li)一

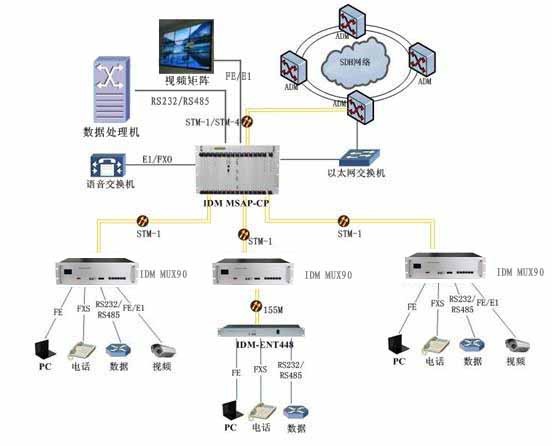

圖2 星型網絡應(ying)用示(shi)意圖
IDM MUX90可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻(pin)業(ye)務。
應用示例二(er)

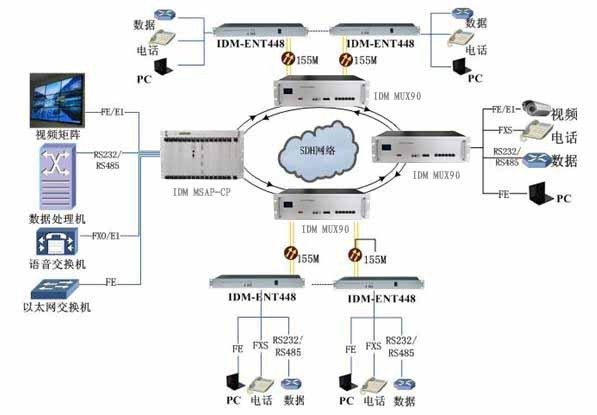

圖3 環型網(wang)絡應用(yong)示意圖
IDM MUX90可組成環型網絡，利用1+1通道保護機制保證向用戶提供電話、數據、IP、視頻業務可靠通信。
