IDM MSAP622/155匯聚型光電一體化傳輸設備
一、 概述
IDM MSAP622&155匯聚型(xing)光(guang)電(dian)一體化傳輸設備是北京(jing)瑞光(guang)極遠數(shu)碼科(ke)技有限公司推出的新一代基于SDH技術的多業務光傳(chuan)輸/接入設(she)備，集(ji)成(cheng)SDH傳輸、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
IDM MSAP622/155設備整機采用(yong)19英寸、（6+1）U、插盤式(shi)結構，根據實際需要可(ke)(ke)以(yi)配置不同數量、不同種類(lei)的支路業務盤，提(ti)供多業務的接入功能(neng)。可(ke)(ke)以(yi)向上提(ti)供STM-1/STM-4上聯光(guang)接口，光(guang)接入盤類(lei)型包括：STM-1接入(ru)盤、STM-4匯(hui)聚盤(pan)；向下提供(gong)千兆以太(tai)網(wang)、百兆以太(tai)網(wang)、E1業務、電話業務、各種64K等多種業務接入(ru)。
IDM MSAP622/155設備主要用(yong)于數據通信網絡(luo)中接入層(ceng)的業務接入、傳輸和匯聚。具備完整的同步(bu)定時功(gong)能，強大的VC12級和64K級(ji)的(de)無阻塞交(jiao)叉連接矩陣，具(ju)有語音、IP和V24以太(tai)網(wang)等(deng)業務的匯聚能力。
MSAP設(she)備網絡管理平(ping)臺可采用北京瑞(rui)光極(ji)遠數碼科技(ji)有限公司(si)的Netguard網絡管理系統，提供基于服務(wu)器/客戶端(duan)模式的、分級的強(qiang)大管(guan)(guan)理(li)能力；包(bao)含配置管(guan)(guan)理(li)、故障管(guan)(guan)理(li)、性(xing)能管(guan)(guan)理(li)、權限管(guan)(guan)理(li)、日(ri)志管(guan)(guan)理(li)等功能。

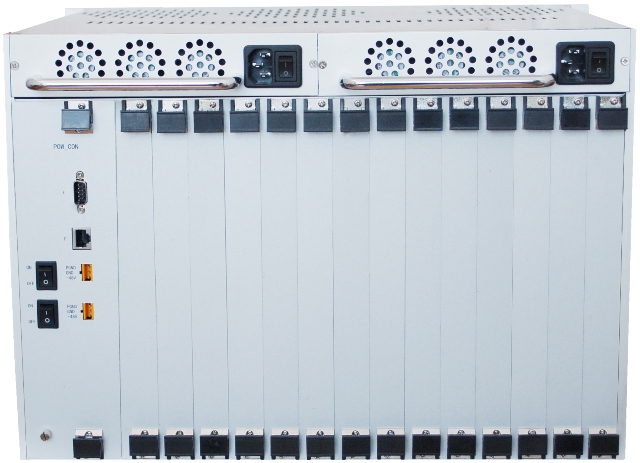

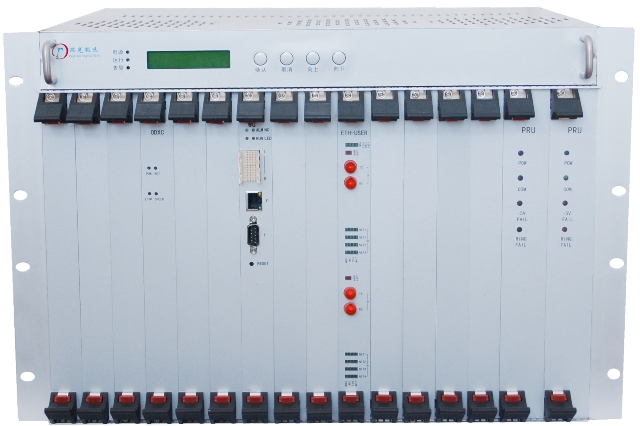

圖1 IDM MSAP622/155設備(bei)前(qian)后(hou)面板示(shi)意(yi)圖
二、 產品特性(xing)
Ø 機箱結構采用(yong)（6+1）U、插盤式設計；提供16個(ge)前(qian)插盤和(he)12個后插(cha)盤(pan)槽位(wei)；
Ø 設備融合了SDH傳輸、PBX語音交(jiao)(jiao)換和以太網全光交(jiao)(jiao)換等多種技術；
Ø 關鍵功能模塊(kuai)提供互備份功能：STM-4交叉匯聚盤(pan)、主控(kong)盤(pan)和電源盤(pan)；
Ø 靈(ling)活的系統設計，同一設備可配置成TM，ADM或MADM方式；
Ø 提供多種組網(wang)方式(shi)：點對點、鏈路、環(huan)(huan)網(wang)、星型(xing)、樹型(xing)、環(huan)(huan)切(qie)環(huan)(huan)、環(huan)(huan)相交(jiao)等網(wang)絡；
Ø 最(zui)大業務接口提供(gong)能(neng)力
n STM-4接口：20個 STM-1接口：56個(ge)
n PDH光接(jie)口(kou)：44個 E1接口：536個(ge)
n FE接口：104個；每(mei)個FE接口最大帶寬為50個VC12；
n GE接口：16個(ge)；每(mei)個(ge)GE接口(kou)最大帶(dai)寬為63個VC12；
n FXS/FXO/磁石接(jie)口：210個 EM24接口：100個 V24接(jie)口(kou)：210個
n 數字中繼接(jie)口(kou)：8*N個(ge)（N≤8）
Ø 時(shi)鐘源可以選擇線路時(shi)鐘、外時(shi)鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 標準機(ji)型(xing)無中繼傳輸(shu)距離為40公里；超(chao)過此傳輸(shu)距離可以進行定制；
Ø MSAP設備提供基(ji)于DCC、E1、N*64K和TCP/IP的(de)以太網管理通道，提(ti)供SNMP簡單網絡管理協(xie)議；
Ø MSAP設(she)備提(ti)供自(zi)然散熱和風扇(shan)強(qiang)制(zhi)散熱，具有智能溫控風扇(shan)和風扇(shan)狀態檢(jian)測的(de)功能，確保設備工作穩(wen)定；
Ø STM4交叉(cha)匯聚盤提供4路STM-4光接口(光口可在線配置為STM-1速率(lv))，支(zhi)持(chi)任意兩路STM-4光口互備份，單(dan)盤提供32×32個(ge)VC-4、2016×2016個VC-12和512×512個64K時(shi)隙(xi)的無阻塞交(jiao)叉連接，支持(chi)單向(xiang)、雙向(xiang)和廣播業(ye)務；
Ø STM1交叉匯(hui)聚盤提供2路(lu)STM-1光接口(kou)，支持兩路(lu)STM-1光(guang)口(kou)互(hu)備份，單盤提供441×441個VC-12和(he)1024×1024個64K時隙(xi)的(de)無(wu)阻塞交叉連(lian)接，支持單向(xiang)、雙向(xiang)和(he)廣(guang)播業務；
Ø IDM MSAP622/155的(de)IP接(jie)入(ru)(ru)業務(wu)擁有多種(zhong)接(jie)入(ru)(ru)方式。
l 基于EOS或(huo)EOPDH的G3-EOSEOP盤，提(ti)供4組獨立的以太網匯聚接口；在EOP模(mo)式(shi)下，每組以(yi)太網接口(kou)支持(chi)遠端可(ke)以(yi)接入63個單E1網橋；在EOS模式下，每組最大(da)支持63個方向的EOS以太網業務接入；
l 基于(yu)EOS的 G3-2GE盤，提供2組千兆以太網(wang)業(ye)務(wu)的接入，每組提供1光、1電GE接口；帶寬(kuan)為N*VC12（N≤63）；
Ø MSAP622/155可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令；
Ø MSAP622/155可以插入PCM業務接入(ru)盤，20多種PCM插(cha)(cha)卡可入插(cha)(cha)在(zai)PCM用戶盤上。提供語(yu)音和數據類(lei)業務。
三、 技(ji)術規格
光(guang)接口
|
接口類型
|
STM-4 SFP
|
光纖模式
|
單模(可選(xuan)多模(mo))
|
|
收/發速率(lv)
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光(guang)功率(lv)
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選(xuan)裝遠(yuan)距離(li)光(guang)模塊實現更遠(yuan)距離(li)的光(guang)纖傳輸
|
||
|
接口類型
|
STM-1 FC
|
光(guang)纖模式
|
單(dan)模(可選多模)
|
|
收/發(fa)速(su)率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接(jie)收靈敏度(du)
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離(li)光模塊實現更遠距離(li)的光纖傳輸(shu)
|
||
E1接(jie)口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議(yi)
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構(gou)
|
PCM30/32
|
信令
|
隨路(lu)信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標(biao)準協議(yi)
|
支持IEEE802.3
|
工作(zuo)方式
|
全/半雙工/自適(shi)應
|
以(yi)太網(GE)
|
接口類(lei)型(xing)
|
RJ-45
|
傳輸(shu)速率(lv)
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口(kou)
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率(lv)
|
ITU G.711中A律
|
|
阻抗
|
三元(yuan)復式阻抗200Ω+560Ω//0.1μF
|
環(huan)路電流
|
20mA/路
|
同向64K接口
|
碼(ma)型
|
G.703標準(zhun)
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面(mian)符合ITU的G.703建議標(biao)準
|
|
EM2/4線接口
|
音頻(pin)范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低(di)于(yu)18dB
|
磁石接(jie)口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓(ya)縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電(dian)氣特(te)點
|
符(fu)合CCITT V.28協(xie)議
|
V.35接(jie)口
|
接(jie)口類型(xing)
|
RJ-45
|
電氣(qi)特點
|
符合ITU-T V.35建(jian)議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接(jie)口
|
符合ISO2593規定
|
電(dian)源及功耗
|
供電(dian)方(fang)式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環(huan)境(jing)條件
|
工作(zuo)溫度(du)
|
-10oC ~+50oC
|
相(xiang)對濕(shi)度
|
0~95%（無凝結）
|
產品(pin)尺寸
|
長度(du)×深度×高度
|
482×309×132(mm)
|
四、 應用(yong)示例一

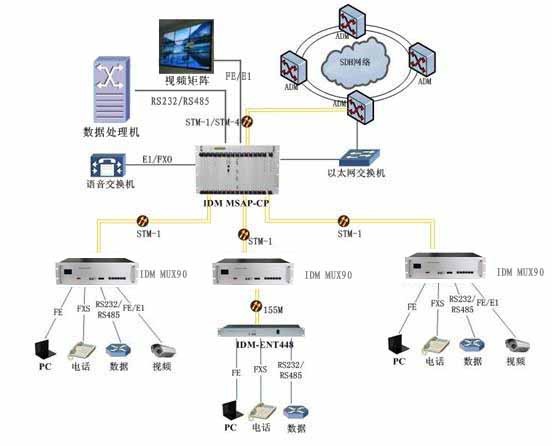

圖(tu)2 星型網絡應用示(shi)意(yi)圖
IDM MSAP622/155可(ke)以與其他SDH設備組(zu)成星型網絡，向用戶(hu)提供電話、數據(ju)、IP、視頻業務(wu)。
