IDM MUX180光電一體化傳輸設備
概(gai)述(shu)
IDM MUX180光電一體化傳輸設(she)備是(shi)我公(gong)司推出的新一代基于MSTP技(ji)術(shu)和(he)PCM技術的光電一體化傳輸設備，集MSTP傳輸、PCM多(duo)業務(wu)接(jie)入功能(neng)于(yu)一體，可(ke)滿足廣大(da)用戶對寬帶(dai)、窄(zhai)帶(dai)多(duo)種業務(wu)光纖(xian)傳輸和接(jie)入的需求，利用SDH環網保(bao)護(hu)功能(neng)提供更可(ke)靠的通信保(bao)護(hu)。IDM MUX180一(yi)體機可直接連接遠(yuan)端(duan)(duan)電話、計算機、攝(she)像(xiang)頭(tou)等終端(duan)(duan)，在遠(yuan)端(duan)(duan)還可以通過(guo)光(guang)口延(yan)伸，連接PDH光(guang)(guang)端(duan)機(ji)、光(guang)(guang)貓和多(duo)業務光(guang)(guang)端(duan)機(ji)等，適應(ying)各種網絡拓撲結構(gou)。

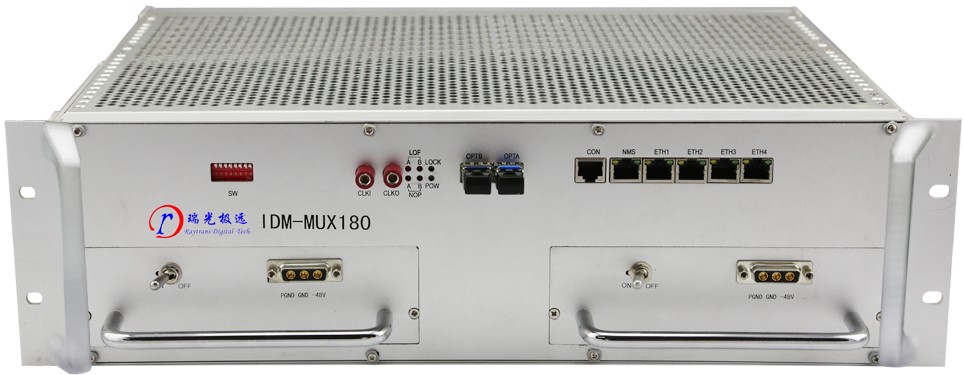

圖(tu)1 IDM MUX180光(guang)電一體化傳輸設備(bei)前面板示意(yi)圖(tu)
產品特性
Ø 機箱結構采用19英寸標準3U機箱、插(cha)盤(pan)式設計；提供(gong)17個3U用戶插(cha)盤(pan)槽位；
Ø 兩個SFP類型(xing)STM-1光(guang)接口(kou)，支持SDH環網、鏈網，提供支路1+1通道(dao)保護；
Ø 提供TDM接口業務間(jian)的(de)252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播(bo)業務；
Ø IDM MUX180光電一體化傳輸設備最(zui)多支持180路64K時隙(xi)業務的接入；
Ø 可提供(gong)4組物(wu)理隔離的EoS以太(tai)網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴(kuo)展以太網端(duan)口預(yu)留；與(yu)8FE盤配(pei)套使用擴展以太網接(jie)口(kou)數(shu)量；
Ø 提供5合一(yi)2線(xian)音頻(pin)卡(ka)：3U-8MVOICE;每張(zhang)盤提供(gong)8路(lu)2線音頻(pin)；每路2線音頻可(ke)以配(pei)置成(cheng)FXO/FXS/熱線/磁石(shi)/2100磁石模(mo)式；
Ø 時鐘源可(ke)以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自(zi)由振(zhen)蕩；
Ø IDM MUX180光電一體(ti)化傳輸設備提供17個用戶槽位(wei)，可(ke)插(cha)入多種(zhong)業務(wu)盤，提供(gong)PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保(bao)真(zhen)音頻(pin)、X.50和10M/100M以太(tai)網等語音和數據業務(wu)的(de)接入；
Ø IDM MUX180光電(dian)一(yi)體化傳輸設備可(ke)以插入3UMPCONV用戶光(guang)口擴展盤(pan)、WG300信令交換盤(pan)；
Ø 標準機(ji)型無中繼傳輸(shu)距(ju)離(li)為40公里；超過此傳輸(shu)距離可以進行定制；
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網(wang)管理通道，提供SNMP簡(jian)單(dan)網絡管理協議(yi)；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術規格
光(guang)接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可(ke)選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長(chang)
|
1310nm/1550nm
|
|
發(fa)光功(gong)率(lv)
|
-12~-6dBm
|
接收(shou)靈敏度
|
優(you)于-32dBm
|
|
傳輸距離(li)
|
20Km，可選裝(zhuang)遠距離光模塊實現更遠距離的(de)光纖(xian)傳輸(shu)
|
||
E1接(jie)口
|
碼速率
|
2.048Mbps
|
碼型(xing)
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗(kang)
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨(sui)路(lu)信(xin)令
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工(gong)/自適應(ying)
|
FXO、FXS接口(kou)
|
音頻范圍(wei)
|
300Hz~3400Hz
|
壓縮率(lv)
|
ITU G.711中A律(lv)
|
|
阻抗
|
三(san)元(yuan)復式阻抗200Ω+560Ω//0.1μF
|
環路電(dian)流
|
20mA/路
|
同向64K接口
|
碼型(xing)
|
G.703標(biao)準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線(xian)接(jie)口
|
音頻范(fan)圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮(suo)率
|
ITU G.711中(zhong)A律
|
回(hui)波(bo)損(sun)耗(hao)
|
不低于(yu)18dB
|
磁(ci)石接口
|
音(yin)頻范圍
|
300Hz~3400Hz
|
阻抗
|
平(ping)衡600Ω
|
|
壓縮率
|
ITU G.711中A律(lv)
|
回波(bo)損耗
|
不(bu)低于18dB
|
V.24接口
|
傳輸速率(lv)
|
異步≤9600bps；同步(bu)64Kbps
|
電氣特(te)點
|
符合CCITT V.28協議
|
V.35接(jie)口
|
接(jie)口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速(su)率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源(yuan)及功耗
|
供電方式
|
AC220V/DC- 48V
|
整(zheng)機功耗
|
≤90W
|
環境條件
|
工作(zuo)溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度(du)×深(shen)度×高度
|
482×309×132(mm)
|
應用示例(li)一

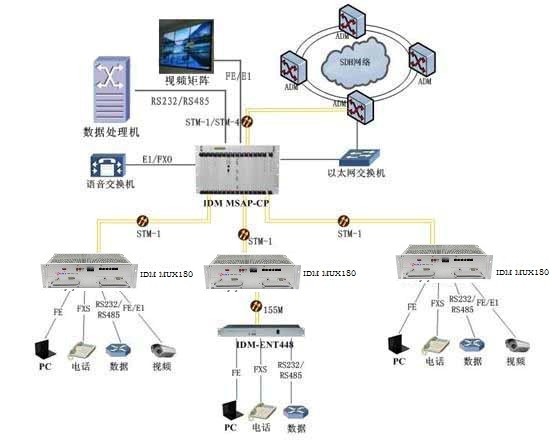

圖2 星(xing)型網絡應用(yong)示意圖
IDM MUX180可以(yi)與(yu)其他(ta)SDH設備組成(cheng)星型網絡，向用戶(hu)提(ti)供電話、數據、IP、視頻(pin)業務。
應用(yong)示(shi)例二
圖(tu)3 環型網絡應用示意圖
IDM MUX180可組成環型(xing)網(wang)絡，利(li)用(yong)1+1通(tong)道保護(hu)機制保證向用戶提(ti)供電話、數據、IP、視頻業務可靠(kao)通信。
