IDM-HD系列數字高清視頻光端機
IDM-HD系(xi)列數字高(gao)(gao)(gao)清視(shi)頻(pin)光端機(ji)是北京瑞光極大遠自主(zhu)研發和(he)生產的適用于廣播電(dian)視(shi)行業、高(gao)(gao)(gao)清會議等系(xi)統的高(gao)(gao)(gao)可靠、高(gao)(gao)(gao)性能的串行數字光傳輸設備，信號格式從270Mbps到(dao)2.97Gbps, 設備支持符合SMTPE-292、SMTPE-259M等標準(zhun)數字電(dian)視格式的信(xin)號，滿(man)足工(gong)業級和廣電(dian)產品相(xiang)關標準(zhun)要求(qiu)。只需單根光纖就(jiu)能(neng)將(jiang)1路HD/SD-SDI數字信號、接(jie)收端雙(shuang)輸出、音頻信號以及(ji)RS422、RS232控制信號進行遠距離傳輸(shu)。
Ø 通過單芯光纖傳輸1路HD/SD-SDI、1路(lu)HDMI和(he)1路CVBS視頻信號(hao)
Ø 接收端輸出2路HD/SD-SDI數字視頻信(xin)號
Ø 工(gong)作范圍從270Mbps到2.97Gbps
Ø 用(yong)于SMPTE 292M (1.485Gb/s)的時鐘恢復(fu)
Ø 支持所有(you)的SMPTE 259M 的標準
Ø 輸出光波長范圍為1310nm、1550nm和高達16種CWDM波(bo)長(chang)(ITU-T G.694.2 兼容)
Ø 全數字，無壓縮，無延時，實時無損傳輸(shu)，廣播(bo)級指標(biao)
Ø 和各大品牌拼接(jie)處理器、矩陣、攝(she)像機(ji)、會議(yi)終端等(deng)(deng)設(she)備對接(jie)，輸出圖(tu)像無雪花、無噪點、無閃屏、無裂屏等(deng)(deng)現象，兼(jian)容性強
Ø 接(jie)收端雙輸出功(gong)能，可(ke)實現多屏(ping)顯(xian)示，無(wu)須信號分(fen)配器
Ø 支持RS422和(he)RS232控制數據雙向傳輸
Ø 支持4路獨立VLAN分割(ge)千(qian)兆(zhao)網絡傳輸和4路電話傳輸(shu)
Ø 自動識別和配置各種顯示模式
Ø 內置(zhi)自(zi)動均衡，畫面清晰(xi)穩定(ding)
Ø 內置ESD靜電保護電路(lu)
Ø 設有誤碼校正電路(lu)，并具有抗突發干擾的能力
Ø LED狀態指示燈(deng)對關鍵的參(can)數進行監(jian)視
Ø 工業級防塵防凍防雷耐高溫設計(ji)
Ø 精美的工藝質量和極高可靠性
Ø 現場安裝，簡單方便(bian)，即插即用(yong)，無需設置

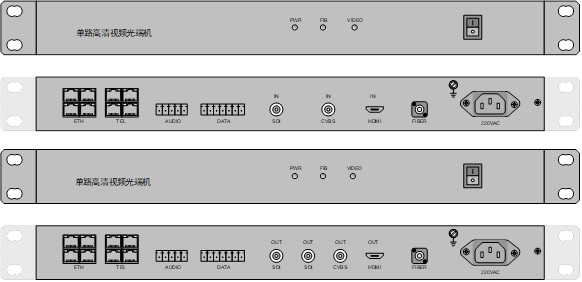

Ø 獨立桌面(mian)式1U機架插(cha)卡(ka)式結構可選(xuan)，全鋁合金材質(zhi)，散熱性能佳
技(ji)術參數
|
序號(hao) |
項目 |
技術參數 |
|
|
1 |
SDI視頻接口(kou) |
通道數量 |
1路(lu)單(dan)向，接收端具(ju)備2路SDI輸出 |
|
2 |
視頻信號格式 |
SMPTE-292、SMTPE-259M串行數字(zi)視頻(pin)信號 |
|
|
3 |
視頻(pin)信(xin)號(hao)速率(lv) |
270Mbps、1.485Gbps、2.97Gbps |
|
|
4 ; |
自(zi)動電纜均衡 |
>250m 270Mbps |
|
|
5 |
>100m 1.485Gbps |
||
|
6 |
反射損耗 |
典型值＞15dB (1.485Gbps) |
|
|
7 |
上升(sheng)下降時間(jian) |
<0.8ns |
|
|
8 |
數據精度 |
10 Bit |
|
|
9 |
阻抗 |
75歐(ou)姆 |
|
|
10 |
輸入(ru)信號電平(ping) |
>380 mVP-P |
|
|
11 |
輸出(chu)信(xin)號電平 |
800mVp-p±10% |
|
|
12 |
HD-SDI最大抖動 |
<0.2UI(134ps)@100kHz |
|
|
13 |
<1.0UI(673ps)@10Hz |
||
|
14 |
SDI最大抖動 |
<0.2UI(740ps) |
|
|
15 |
接口形式(shi) |
BNC |
|
|
16 |
HDMI視(shi)頻接口(kou) |
通道數量(liang) |
1路 |
|
17 |
接口類型 |
HDMI V.1.3 |
|
|
18 |
CVBS 接口(kou) |
通道數(shu)量 |
1路 |
|
19 |
接(jie)口(kou)類型 |
BNC |
|
|
20 |
音頻接口 |
通道數量 |
1路 |
|
21 |
輸入/輸出阻抗 |
平(ping)衡600Ω |
|
|
22 |
輸入(ru)/輸出電平(ping) |
典型值(zhi)0dBm |
|
|
23 |
頻(pin)率響應 |
10Hz～15KHz |
|
|
24 |
數據精度(du) |
24 Bit |
|
|
25 |
信(xin)噪比(bi)（加權） |
≥80dB |
|
|
26 |
接口形式 |
鳳(feng)凰端子 |
|
|
27 |
光接口 |
輸(shu)入輸(shu)出波長 |
1310nm/1550nm |
|
28 |
發射機光功率 |
-7±2dBm |
|
|
29 |
接收光靈敏度 |
-22dBm～-3 dBm |
|
|
30 |
接口形式 |
FC/PC |
|
|
31 |
傳輸距離 |
0~100 Km |
|
|
32 |
數據接口(kou) |
通道數(shu)量 |
1路(lu)RS422、RS232，雙向 |
|
33 |
接口形式 |
鳳凰端子 |
|
|
34 |
數據速率(lv) |
最大(da)支持115200bps，向下兼容 |
|
|
35 |
網絡接口 |
通道數量 |
4路獨立VLAN分(fen)割(ge) |
|
36 |
接(jie)口形式 |
RJ-45， |
|
|
37 |
傳(chuan)輸速率(lv) |
10/100/1000Base-T自適應(ying)以太網 |
|
|
38 |
電話接口(kou) |
通(tong)道數量 |
4路 |
|
39 |
接口形式 |
RJ11 |
|
|
40 |
電氣特性 |
輸入電壓 |
AC 220V±5% |
|
41 |
功耗 |
<15W |
|
|
42 |
環境規格 |
工作溫度 |
-20℃～+55 ℃ |
|
43 |
存儲溫度(du) |
-40℃～+65℃ |
|
|
44 |
濕(shi)度 |
0~95 %（無(wu)冷(leng)凝） |
|
|
45 |
物理(li)特性(xing) |
設備尺寸 |
435mm×250mm×44mm(L×W×H) |
|
46 |
重量 |
約2Kg |
|
