IDM VHD6000/16H系列音視頻光端機
一(yi) 產品概述
IDM VHD6000/16H系列音視頻光端機采用JPEG2000無損壓縮技術，支持高清及超高清高質量圖像的實時同步、無失真的傳輸；由于采用了數字光纖傳輸技術使得高清圖像的傳輸距離更遠，抗干擾能力強，傳輸規模更大。本系列產品分為兩個類別，HD系列支持1080P@60Hz，提供有HDMI、DVI、VGA以及SDI接口互聯互通。
IDM VHD6000/16H系列音視頻光端機，支持16路HDMI高清視頻和16路音頻傳輸，同時可支持數據、以太網、IO、IR、USB、電話、E1等多種數據的同步傳輸。本系列產品由于采用了JPEG2000的壓縮技術可實現點對點、點對多點、多點對多點、一發多收的多種傳輸模式，廣泛應用于多媒體視頻會議、教學錄播、多媒體展廳、廣告傳媒、多屏互動等眾多領域。
二(er) 產品應用
|
多媒體(ti)視頻會(hui)議(yi)
|
多媒體教學(xue)錄播
|
|
醫療示教
|
指揮中心
|
|
公(gong)安交通
|
金融銀(yin)行系(xi)統
|
|
廣(guang)告傳(chuan)媒(mei)
|
廣播電視
|
|
軍事通信
|
安(an)防系統
|
三 產品性能
n 多種接口互聯互通：支持HDMI、DVI、VGA、SDI互聯互通；
n 支持16路HDMI高清視頻信號同向同傳；
n 支持16路音頻傳輸；
n 多種分辨率支持：支持最大1920×1080@60Hz及以下多種分辨率；
n 多種業務接口支持：支持除高清視頻以外的多種業務接口，平衡及非平衡音頻、控制數據、開關量、IR、USB、電話、E1、以太網等業務。
n 光模塊為單模單芯，默認支持傳輸距離40KM，光纖最大傳輸距離可選120KM；
n 自動識別和配置各種顯示模式；
n 支持16位色深視頻信號，傳輸帶寬高達10Gbps；
n 像素時鐘最大225MHz；
n 內置自動均衡和重定時功能，畫面清晰穩定；
n 采用V-EDID技術，發射端支持EDID自我編程；
n 支持HDCP協議，支持DDC2B協議；
n 視頻、數據、電源接口防雷防靜電設計；
n 電源接口防反插，防浪涌，防高壓設計；
n 結構緊湊小巧，安裝方便，即插即用；
n 提供壁掛式和機架式設備。
四 物理參數
|
電壓
|
壁掛式(shi)：DC 5V/1A~1.5A
機架式：AC220V或/和DC48V
|
|
功耗
|
壁掛式：<10W
機(ji)架式：視(shi)具體配置而(er)定
|
|
平均無故障工作時間
|
大于10萬(wan)小時
|
|
工作溫度
|
-20°C~+75°C
|
|
貯存溫度
|
-40°C~+85°C
|
|
相對濕度
|
0~95 %
|
|
尺寸
|
16路：440x165x180mm，4U，19英寸標準(zhun)機箱(xiang)
|
|
無腐蝕性和溶劑性氣體，無揚塵，無強磁場干擾。
|
|

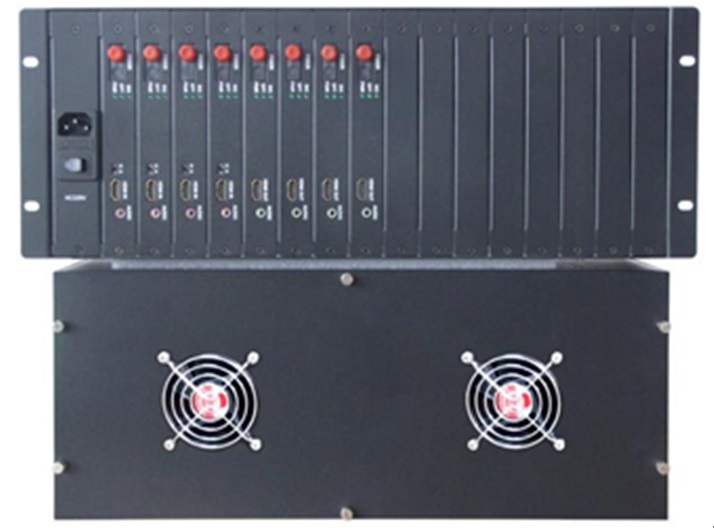

五 設備結構和圖片
六 技術參數
6.1光接口
|
接口
|
FC(默認)，SC、ST可選(xuan)
|
|
速率
|
1.25Gbps(1路)
2.5Gbps(2~8路)
CWDM(16~64路(lu))
|
|
傳輸距離
|
20Km(默(mo)認)，特殊(shu)距離提前說明
|
|
波長
|
多模：850nm/1310nm
單模(mo)：1310nm/1550nm
|
|
適用光纖類型
|
多模：50μm/125μm，62.5μm/125μm
單模：9μm /125μm
|
6.2視頻接口
|
HDMI接口
|
|
|
視頻輸入：
|
TMDS信(xin)號(hao)；
|
|
物理接口：
|
HDMI1.3bType-a孔(kong)式插座；
|
|
最大視頻像素時鐘：
|
225M；
|
|
視頻顏色深度：
|
8/10/12bit；
|
|
E-DDC標準：
|
E-DDC2/EDID；
|
|
E-DDC：
|
5VTTL電平。
|
|
DVI接口
|
|
|
視頻輸入：
|
DVI 1.0；HDCP 1.2；
|
|
物理接口：
|
DVI接口1x18+1 DVI-D公頭(tou)；
|
|
最大視頻像素時鐘：
|
225M；
|
|
視頻顏色深度：
|
8/10/12bit；
|
|
E-DDC標準：
|
E-DDC2/EDID；
|
|
E-DDC：
|
5VTTL電平；
|
|
VGA接口
|
|
|
VGA接口標準：
|
DB15/F孔式插座；
|
|
分辨率：
|
VGA640x480@60HZ～WUXGA1920x1080@60Hz
|
|
輸入視頻模擬帶寬：
|
500MHz(3dB)；
|
|
輸入視頻電平：
|
0.7Vp-p，典型，最大1.5Vp-p；
|
|
輸入視頻阻抗：
|
75Ω；
|
|
輸入耦合方式：
|
直流；
|
|
行同步頻率：
|
15KHz～200KHz；
|
|
場同步頻率：
|
30Hz～200Hz；
|
|
行場同步輸入阻抗：
|
510Ω；
|
|
SDI接口
|
|
|
信號標準：
|
SMPTE424M,SMPTE292M,SMPTE259M,DVB-ASI；
|
|
數據速率：
|
270Mbit/s-1.48Gbit/s–2.97Gbit/s；
|
|
電纜均衡：
|
250m@270Mbit/s,140m@1.5Gbit/s,80m@2.97Gbit/s；
|
|
信號幅度：
|
800mV±10%；
|
|
支持分辨率：
|
1080p60HZ/50HZ;1080P30HZ/25HZ;
1080I60HZ/50HZ;720P60HZ/50HZ;576i;480i
|
|
物理接口：
|
BNC接頭，75Ω；
|
|
CVBS接口
|
|
|
視頻格式：
|
PAL/NTSC；
|
|
輸入電平：
|
0.5-2Vpp；
|
|
輸出電平：
|
1Vp-p帶寬(-3dB)8MHz；
|
|
數碼位寬：
|
12bit；
|
|
微分增益：
|
≤1%；
|
|
微分相位：
|
≤1°；
|
|
加權信噪比：
|
≥75dB；
|
|
連接器：
|
BNC75Ω。
|
注意u 設備上方貼有TX、RX標簽，TX代表發射機，RX代表接收機。
u 設備底部標簽顯示設備配置情況，請詳細查閱。
6.3數據接口（可選）
|
接口
|
3.81mm標準鳳(feng)凰(huang)工業端子(zi)
|
|
數據格式
|
默認：RS-485
可選(xuan)：RS-232，RS-422，TTL，開(kai)關量
|
|
方向
|
正(zheng)向(xiang)，反向(xiang)，雙(shuang)向(xiang)可選
|
|
傳輸速率
|
115200bps
|
|
工作模式
|
半(ban)雙工/全雙工
|
數據接口線序定義：
|
管腳
|
3.81mm標準(zhun)鳳凰工業(ye)端子(zi)
|
||
|
RS-485
|
RS-422
|
RS-232
|
|
|
第(di)1路RS-485+
|
RS-422收+
|
第(di)1路(lu)RS-232 TX
|
|
|
第1路RS-485-
|
RS-422收-
|
第1路(lu)RS-232 RX
|
|
|
GND
|
GND
|
GND
|
|
|
4
|
第(di)2路(lu)RS-485+
|
RS-422發+
|
第(di)2路RS-232 TX
|
|
5
|
第2路RS-485-
|
RS-422發(fa)-
|
第2路(lu)RS-232 RX
|
注意u RS-485數據接口可以級聯使用，當需要連接多個RS-485設備時(如連接多個球機時)，可以將多個RS-485設備的RS-485+和光端機的RS-485+連接在一起，RS-485-和光端機的RS-485-連接在一起，RS-485設備帶有解碼板時即可正常使用(一般球機帶解碼板)。
u 當僅使用1路數據時，優先使用第一路數據接口，其他管腳為懸空狀態。
6.4音頻接口
|
非(fei)平(ping)衡(heng)音頻接(jie)口
|
|
|
接口
|
3.81mm標準鳳凰工業端子
|
|
方向
|
正(zheng)向，反向，雙向可(ke)選
|
|
帶寬(kuan)
|
20Hz~20KHz
|
|
量化等(deng)級
|
24bit
|
|
阻抗
|
Line-in：47歐(非平衡)
Line-out：10歐(非平衡(heng))
|
|
信(xin)噪比(bi)
|
85dB(非平衡加權典型值)
|
|
總諧波失(shi)真(zhen)
|
0.1%(典型值)
|
|
音頻接口(kou)和數據(ju)接口(kou)共用一(yi)個(ge)5位工業端子引出。
|
|
音頻接口線序定義：
|
管(guan)腳
|
管腳定義(5位工(gong)業端(duan)子)
|
|
1
|
LIN：左聲道音頻入
|
|
2
|
RIN：右聲道(dao)音頻入
|
|
3
|
GND
|
|
4
|
LOUT：左聲道音頻出
|
|
5
|
ROUT：右聲道(dao)音頻出(chu)
|
|
平衡音頻接口
|
|
|
連接器：
|
卡(ka)儂(nong)頭XLR，蓮花座(zuo)，均可選；
|
|
輸(shu)入/輸出電平：
|
2Vp-p；
|
|
總諧波失真：
|
≤1%；
|
|
帶寬(-3dB)：
|
20~20KHz；
|
|
音(yin)頻(pin)編碼：
|
24bit
|
|
輸入/輸出(chu)阻(zu)抗：
|
600Ωor100KΩ；
|
|
加(jia)權信噪比：
|
≥80dB；
|
6.5 開關量IO接口（可選）
|
物理(li)接口：
|
接線(xian)端子
|
|
輸(shu)入輸(shu)出方式：
|
輸入方式可選為TTL輸入或者干觸(chu)點(dian)輸入
|
|
干觸點(dian)輸(shu)入：
|
短路或者開路
|
|
輸出方式：
|
可選(xuan)為5VTTL/24VTTL輸出,或(huo)者(zhe)繼電器輸出
|
|
繼電器輸出形態FORMC（SPDT）:
|
繼電器(qi)吸(xi)合時間6ms
繼電器釋放時間3ms
總計開關時(shi)間10ms
繼電器觸點容量1A/24VDC
|
|
傳輸(shu)延時時間(jian)：
|
2毫秒
|
|
最大工(gong)作開關頻率(lv)：
|
50Hz
|
6.6 USB接口（可選）
|
接口標準：
|
USB2.0/USB1.1
|
|
物理接口：
|
上(shang)游口：USB type B
|
|
下游口：USB type A
|
|
|
接(jie)口數(shu)量：
|
對應或根(gen)據客(ke)戶(hu)需求
|
|
通(tong)信速率：
|
高速：480Mbps
|
|
全速(su)：12 Mbps
|
|
|
低(di)速：1.5 Mbps
|
6.7 以太網接口（可選）
|
接口(kou)
|
RJ45(帶燈(deng))
|
|
帶寬
|
100M最大(da)
|
|
自適(shi)應
|
支持10/100M、全雙工/半雙工自適應
|
|
Auto MDI/MDIX
|
支持，可自(zi)動識別(bie)平(ping)行/交叉網線(xian)
|
以太網交叉口RJ45接口的線序定義：
|
管腳
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
管腳(jiao)定義
|
TxD+
|
TxD-
|
RxD+
|
|
|
RxD-
|
|
|
6.8電源
|
接(jie)口
|
壁掛(gua)式：5.08mm標準鳳凰工業端(duan)子(zi)
(內部做(zuo)了(le)防接(jie)反設計，即使是正(zheng)負極接(jie)反也可正(zheng)常工作)
機架式：AC220V三針電源插(cha)座(zuo)
|
|
供電
|
壁掛(gua)式：DC 9V/0.5A~1.5A(最大可承受35V輸入電(dian)壓，但設備會發熱嚴重(zhong))
機架式：AC220V
|
