一 機場寬帶融合通信平臺功能說明

1.1 專業語音集群通訊功能

IDM融合通信平臺打造了寬帶網絡環境下的專業集群對講模式，遵循窄帶集群系統分組模式，可為用戶提供大區域、多作戰單元、多層級的語音集群調度功能，為用戶提供組呼、個呼（私密呼叫）、通話組掃描、優先級分配等專業集群通訊功能。是一套適合對大規模移動群體進行實時指揮和監控的多媒體移動指揮系統。可作為窄帶集群通訊系統有益補充，如專網覆蓋不到的地方如地下空間等，且并不受專網覆蓋區域限制，可以全國范圍內進行通訊。除寬帶環境下的語音集群功能，還可與本地現有的窄帶集群網絡進行互通，實現寬窄帶終端混合編組、統一調度等功能。

集群通訊主要功能，包括：組呼通信、個呼通信（私密呼叫）、通話組掃描、自建臨時組、快速返回主通話組、優先級設定（排隊及強插強拆機制）、快速切組、在線成員列表、文本信息及圖片發送、通話組錄音查詢及回放、個性化通訊錄等。

IDM融合通信平臺除保留原有的窄帶集群語音對講模式外，還根據網絡特性及指揮業務需要增加了諸多實用功能，主要功能如下：

1.1.1 組呼通信

組呼通信是集群通信使用最頻繁的通信模式，可實現一人對多人的通話模式，用戶可通過客戶端程序可發起或接收本組內語音呼叫。根據專業集群對講特點，組呼通信為半雙工通話模式。

IDM平臺可根據終端類型，設定不同的呼叫按鍵包括：軟PTT按鍵（適用于所有智能終端）、專用PTT按鍵（寬帶圖傳終端、執法儀、智能手表）、音量鍵PTT（寬帶圖傳終端、手機）。

1.1.2 個呼通信（私密呼叫）

系統提供點到點的全雙工的呼叫模式，能夠保證語音實現雙向的實時傳輸。系統提供私密通話功能，經過重新編碼，保障了用戶通話過程的個人隱私性和業務保密性。

1.1.3 通話組掃描

掃描功能可實現終端對多個通話組的同時監聽，不會由于未及時切換到其他組而漏聽其他組的信息。掃描功能需要系統管理服務器進行授權及掃描范圍的設定方可實現。

1.1.4 自建臨時通話組

方便終端用戶因為突發或臨時事件創建通話組，并邀請相關人員加入通話組進行組呼通訊，無需管理員分配。臨時組具有時效性，用戶創建的臨時組存活時間從4小時-24小時可靈活選擇，存活時間結束后通話組會自動刪除，不會長時間占用信道及服務器資源。

臨時通話組使用與普通組一樣，在創建臨時組時，可設定本組成員自動切入臨時組，無需逐個人員通知，方便、快捷、高效的實現臨時編組的需要。

1.1.5 主通話組優先播放及快速返回

平臺管理員創建用戶時，為每個用戶設置了一個主通話組，主通話組掃描時會具備優先播放的功能，如果用戶切換到其他通話組并開啟掃描的時候，主通話組有語音通訊會被掃描并會優先播放出來，同時具備主通話組返回快速按鍵，點擊后即可返回主通話組，不需要進行手動轉組切換。

1.1.6 優先級設定（排隊及強插強拆機制）

根據專業集群通信的功能要求，所有用戶根據不同級別設定相應的優先級，高優先級用戶有優先占用信道資源的權利。當前組通話信道如果被占用，高優先級用戶不需要排隊，可通過墻插強拆功能獲取通話信道，相同優先級用戶則根據搶占PTT先后時間執行排隊機制。

IDM融合通信平臺為所有終端用戶細分了9組優先級別，用戶可根據自身業務需要靈活配置。

1.1.7 快速切組

為了便于終端用戶在實戰中快速、準確的實現通話組的切換，在終端通話主界面，通過滑動窗口可以很靈活方便的進行通話組選擇，并且可以通過主通話組快捷鍵，快速返回主通話組。

1.1.8 在線成員列表

寬帶終端可顯示每個通話組在線成員列表，通過列表可及時了解本組內寬帶終端在線人員情況，保證視頻推送或請求上報等實時業務的有效性。并且通過歷史通話記錄可以對通話組內的通話記錄隨時進行回放，保證信息不會被漏聽。

1.1.9 文本信息及圖片發送

在通話組內同所有成員，除去語音通訊外，還可以進行文本信息及圖片的發送交流，豐富了組內成員交流方式，通過各種信息的及時匯總，使指揮員或現場人員最大限度的掌握周邊的各種信息。

1.1.10 通話組錄音查詢及回放

通話組呼叫實時錄音，上報視頻的實時音視頻錄像，所有業務數據都會自動保存在存儲服務器上，系統提供音視頻檢索等功能，便于用戶查找及回放。

終端組呼的所有通話記錄會被后臺錄音，如果用戶沒有聽清楚，可以再次播放收聽，也便于用戶事后查詢，錄音根據存儲空間會有時效性，到達存儲上限后會循環覆蓋。

為了保證終端安全，退出系統后程序會自動刪除本次臨時存儲的音視頻文件。

1.1.11 個性化通訊錄

系統管理員可根據需求設置人員及設備的信息，終端用戶也可自行設置個人信息，成員間可以相互添加通訊錄，方便快速進行個人呼叫。

1.1.12 靈活的移動視頻上報及推送

IDM融合通信平臺支持對入網圖像的靈活推送，可以推送到各級指揮中心大屏、臨時指揮部監視器、指揮車電視/監視器、便攜式指揮平板電腦上。圖像可以是固定攝像機拍攝的圖像，也可以是移動終端實時上報圖像。圖像上報分為主動上報或上級向下級主動申請。

所有融合通信平臺終端（移動移動指揮終端、寬帶圖傳終端）都是一個移動視頻源，同時由系統后臺為這些專業工具分配高級用戶權限，他即可具備對上報圖像的二次處置能力，可同時橫向、縱向推送到一個或多個設備中；這些終端如果同樣具備高級權限，他同樣可繼續推送視頻到相關人員或者設備。而且這些接收到圖像的終端可以利用集群組呼功能，這樣提供了多個責任人同時聯合指揮現場圖像上報人員的實戰手段。

1.1.13 固定圖像的調用及推送

IDM融合通信平臺可接入城市管理用戶本地的圖像監控網，通過融合通信管理平臺，被授權的用戶可導入圖像資源列表，用戶可以申請調用權限范圍內的圖像進行觀看，也可以靈活推送到各個輸出設備、便攜式指揮終端、手持寬帶圖傳對講終端等。最大程度上擴展視頻監控應用范圍，普及圖像應用，為現場人員提供強有力的圖像資源支撐。

1.1.14 視頻會議系統的支持

IDM融合通信平臺可實現單工語音的視頻會議應用。移動移動指揮終端、寬帶圖傳終端、視頻輸出終端等設備，都可以作為視頻會議的一個分會場終端，把會議現場的實時音視頻進行播放或推送到視頻輸出設備，通過電視、大屏等設備進行顯示。同時也可以作為音視頻采集設備，將終端現場的音視頻回傳至視頻會議系統后臺，由視頻會議后臺調用當前終端音視頻資源至其他會場展現。

在應急或臨時突發情況下，一線指揮員看使用移動移動指揮終端，可以臨時組建簡單的單會場圖像視頻會議，利用圖像推送功能將發言者圖像發送到相關與會者Pad、寬帶圖傳終端內。與會者關注發言人圖像，需要發言時使用對講機PTT反向發言。

1.1.15 GIS系統的圖形化指揮模式

現代化的指揮模式逐漸從單一的語音指揮模式到基于監控系統的視頻指揮模式，再到現在的依托于GIS系統的可視化指揮模式。通過語音、視頻、定位、數據等多種資源的綜合接入平臺實現全方位、立體化的指揮體系，使后方能夠通過多種方式及時了解現場情況，并及時、有效的向前方下達指令，實現有效的溝通。

IDM融合通信平臺可依托用戶現有的GIS地圖資源，利用平臺地圖服務  軟件模塊進行地圖界面的展示。指揮人員可以直接在地圖上將重要的告警信息推送到領導所配備的移動指揮終端；領導可以通過地圖實時看到現場各種資源的分布情況，查看現場視頻、告警的實時處置過程以及情況通報，也可以通過通訊子系統直接與指揮中心、一線人員、其它單位/組織/人進行指揮與溝通。

目前可以在地圖上展示的資源包括車輛（GPS、北斗船載定位）、寬帶圖傳終端、手機、執法儀、固定攝像頭、其他設備等移動定位信息，每一類設備均以不同的圖標和獨立的圖層進行疊加展示，也可根據需要獨立展示。

指揮人員通過在地圖上通過圈選實現創建臨時組功能，使所有被圈選范圍內的終端自動切換至該組，指揮員可以快速對指定范圍內的所有人員進行統指揮。

1.1.16 音視頻存儲及檢索系統

通話組呼叫實時錄音，上報視頻的實時音視頻錄像，所有業務數據都會自動保存在存儲服務器上，系統提供音視頻檢索等功能，便于用戶查找。

1.1.17 強大的系統管理平臺

IDM融合通信平臺配備了功能強大的系統管理平臺，所有服務器功能、用戶組織結構劃分、用戶賬號權限、終端設備權限、業務數據查詢、平臺日志記錄、平臺運行數據統計等信息都由管理平臺實現，管理平臺管理按照角色分為平臺管理員和用戶管理員。用戶賬號配置及權限分配由平臺管理員負責；用戶業務數據由用戶管理員負責。

1.2 前端無線視頻綜合平臺功能

1.2.1 信息傳輸功能

無線視頻綜合平配備有多種接口，可以通過現場專用網絡、衛星網絡或者LTE無線網絡或者HDMI物理接口等方式，接收采集終端的回傳圖像信息，為現場人員提供語音、圖像通信，所以采集的信息均可實時回傳到指揮中心。

1.2.2 建立傳輸通道

平臺支持有線、LTE專網通信手段接入、確保與藍軍指揮中心之間的互聯，實現圖像、數據和語音通信，保證實時指揮和部署現場對抗力量。

1.2.3 單兵圖像傳輸功能

平臺支持音視頻傳輸功能，支持雙向音視頻，可以在調度平臺對單兵進行指揮，也可以根據位置信息實時發布指揮命令，單兵端可以主動呼叫平臺，進行音頻或視頻匯報工作。

1.2.4 融合通信調度功能

平臺可實現現場所有終端融合通信，系統實現會議融合功能，有視頻能力的系統視頻接入，沒有視頻能力的語音接入，在會議中實現所有成員可說可聽。支持視頻輪詢、視頻分屏顯示等

1.2.5 視頻監控功能

通過無線視頻綜合平臺可以將現場配置高清攝像機、高清顯示屏等畫面接入平臺，支持高效的瀏覽和切換，實現各種資源信息統一控制監管，便于指揮人員操作

1.2.6 成員動態顯示

系統內所有成員的通話狀態，在線狀態、位置狀態等在系統中實時呈現，掌握系統內成員實時狀態。

1.2.7 應急預案

平臺可生成多種應急預案程序，支持一鍵發起。對聯系人員實現多手段輪訓呼叫和短信通知功能。

1.3 后端視頻綜合平臺

1.3.1 值班值守功能

值班調度坐席可實現對工作人員進行圖標化分組管理，每個成員對應一個圖標，圖標上可顯示人員名稱、分機號碼，以及通過不同顏色顯示終端的實時狀態；

值班調度坐席可通過通信錄或成員顯示界面，對工作人員快速發起一鍵式語音呼叫，并可實現強插、強拆、監聽等基本語音調度的功能。

1.3.2 視頻調度功能

指揮中心視頻綜合平臺可對前端LTE終端、視頻監控等系統進行視頻調閱、轉發和分發等功能，平臺支持視頻融合功能。在PC視頻共享客戶端上，可對遠程視頻點進行調看。

視頻特點：

Ø  視頻編碼

支持MPEG4 、H263、H263+、H264、H265編碼技術。

先進的碼流控制機制和帶寬自適應機制能夠有效保障在網絡狀況不好時能提供流暢、靚麗的視頻效果。

Ø  完全支持目前所有視頻分辨率

從176×144到1280*720，支持高清視頻。

支持分層編碼傳輸控制技術、丟包恢復(PLC)技術，能保證在大量丟包情況下圖像連續。

Ø  多視頻源

支持多視頻源接入，這樣一個會場可以接入多個終端視頻并在會議中同時顯示。

Ø  視頻輪循

支持多路視頻同步輪循和本地輪循，并可設置輪循視頻路數以及間隔時間 。

Ø  分屏顯示

支持視頻和數據分屏顯示，提供多種窗口布局，可手動調整或窗口自適應，能夠實現多宮格播放、全屏放大、多路分屏等生動的布局效果。

提供了多路視頻在視頻窗口內的多路布局，視頻布局在窗口中能夠自適應調整，實現焦點突出、全屏放大、多路分屏等布局。

1.3.3 地圖調度功能

支持多種地圖引擎，包括：百度在線地圖、百度離線地圖、高德在線地圖、ArcGis在線地圖、自定義地圖等。

地圖調度支持以下功能：

地圖基礎功能：比例尺、放大、縮小、漫游、距離測量、面積測量；

地圖調度功能：終端定位顯示、單人/多人實時跟蹤、單人/多人軌跡回放、圈選對講/會議/廣播呼叫、框選對講/會議/廣播呼叫、點選呼叫、單選呼叫、成員類型篩選、組成員集中顯示、狀態篩選、電子圍欄等功能。

1.3.4 指令調度功能

指揮中心可以通過PC客戶端給被調度用戶發送文字消息，使用該功能調度員可以快速發布作業指令，且終端用戶可以隨時進行調閱。在強噪音干擾環境等不方便語音通信場合，文字指令調度可以作為語音的很好替代調度手段。

短消息服務匯集各種類型終端的短數據信息，進行統一解析、存儲、轉發、分發推送，實現異構通信系統間短消息互通。

1.3.5 語音調度功能

調度臺可對單個終端、組成員等多方用戶發起語音調度。包括一鍵直呼、語音會議、監聽、代接、保持、強插、強拆、轉接、急呼等全面的語音調度功能。

※ 功能齊全：具有調度用戶間呼叫、用戶多等級權限、來電顯示、用戶狀態監控、數字錄放音、電話會議、群呼組呼、廣播、單鍵呼叫、強插強拆、監聽、調度轉接保留、來電選接等實用功能。

※ 狀態監控：能夠根據指示燈顏色變化顯示各調度用戶及中繼的工作狀態，并可對用戶進行強插通話，或強制拆線。

※ 一鍵呼叫：電話號碼與名字存儲，實現快速單鍵撥號。

※ 撥打電話方式靈活：直接按用戶單鍵或存儲單鍵，話機自動免提撥號；或摘機按用戶單鍵、存儲號碼單鍵、數字撥號。

※ 轉接：內外線呼入通話后，如又要聯系其他人，調度臺直接撥所需分機號碼或按用戶單鍵即可。

※ 強插：當呼叫某分機，而該分機在通話時，按‘強插’鍵和分機單鍵，可直接插入該分機通話話路進行三方通話。強插三方通話后，被插分機掛機，還可為另一方轉接至其它分機；調度員掛機恢復原來通話。

※強拆：當某個用戶或中繼長時間占用，使分機或中繼拆斷通話，分機聽忙音、中繼復原。

※ 電話會議：按‘會議’鍵，再逐一按用戶單鍵或存儲單鍵即可召集電話會議。

※ 群呼：單組或多組呼叫、迅速、快捷、方便；可把指定組用戶全部呼叫，用戶摘機加入群呼會議；可直接使指定用戶臨時加入群呼組。或讓指定用戶立即退出群呼組。

※ 廣播：分組廣播：召開廣播時，可向指定組發出廣播命令，或對所有組廣播；還可將不在廣播組的分機臨時加入廣播；點名廣播：召開廣播時，可逐一使指定分機加入廣播；普通話機接收到廣播命令后振鈴，提機后接聽廣播，專用話機或廣播接收器接收到廣播命令后，自動免提摘機接聽廣播。召集者掛機結束廣播。

※ 監聽：按‘監聽’鍵再按正在通話的內線用戶單鍵或中繼鍵，能夠在該用戶不知的情況監聽通話。

※ 閉鈴：如調度臺處于通話狀態，又有新的來話呼入，調度臺可進行閉鈴操作，即在本次通話過程中不振鈴；通話結束后，閉鈴自動解除。

1.3.6 多媒體會議

由多種通信終端(包括單兵終端、LTE終端、視頻監控端等)組成的多媒體會議，媒體服務器將多種來源的多路視頻拼接成一路多宮格合成圖像。會議參與方可以是純音頻、音視頻等混合形式，以語音形式參會的成員不顯示圖像。會議過程中可增加、刪除成員。

1.3.7 調度錄音

對平臺內所有調度語音通信集中存儲，并提供錄音信息的檢索、回放、下載等功能。

1.3.8 調度錄像

該功能配合搭配媒體錄制服務器，對全網內所有調度語音通信、視頻通信、文本短信、多媒體短信等集中存儲，并提供錄音錄像信息的檢索、回放、下載等功能。

1.3.9 多級調度

多級調度在調度業務邏輯上為多層結構，通過配置上級視頻綜合平臺在組織架構列表呈現下級視頻綜合平臺相關移動終端、監控攝像頭等成員，并可對下級應急融合通信平臺的移動終端、監控攝像頭等成員進行調度。實現上級視頻綜合平臺對下級無線視頻綜合平臺的業務管理。

1.4 IDM 融合調度系統WEB客戶端

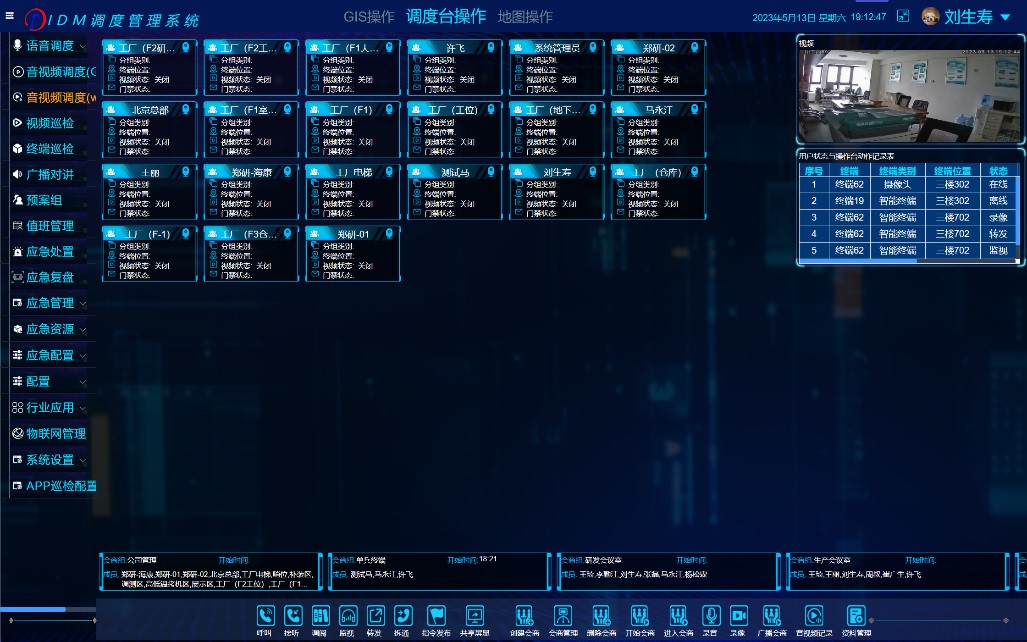

1.4.1 軟件主界面

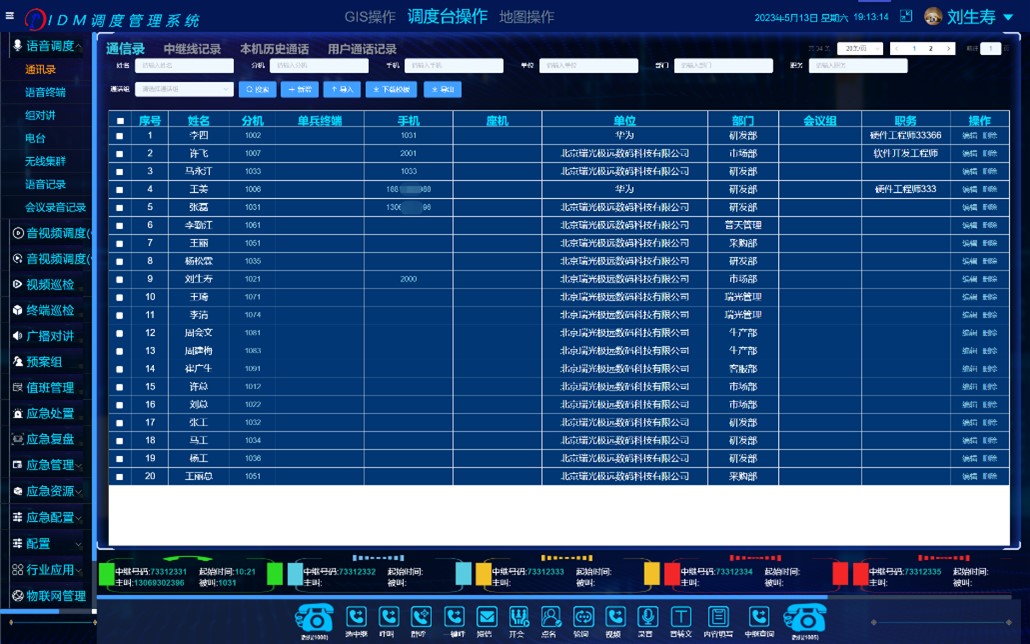

1.4.2 語音調度界面

1.4.3 電臺調度界面

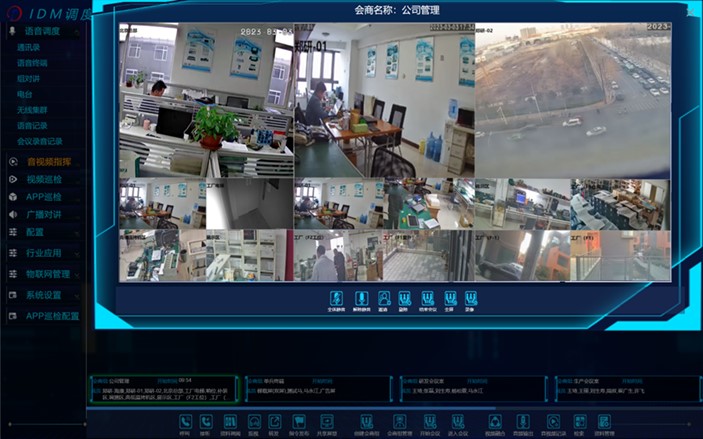

1.4.4 音視頻會議界面

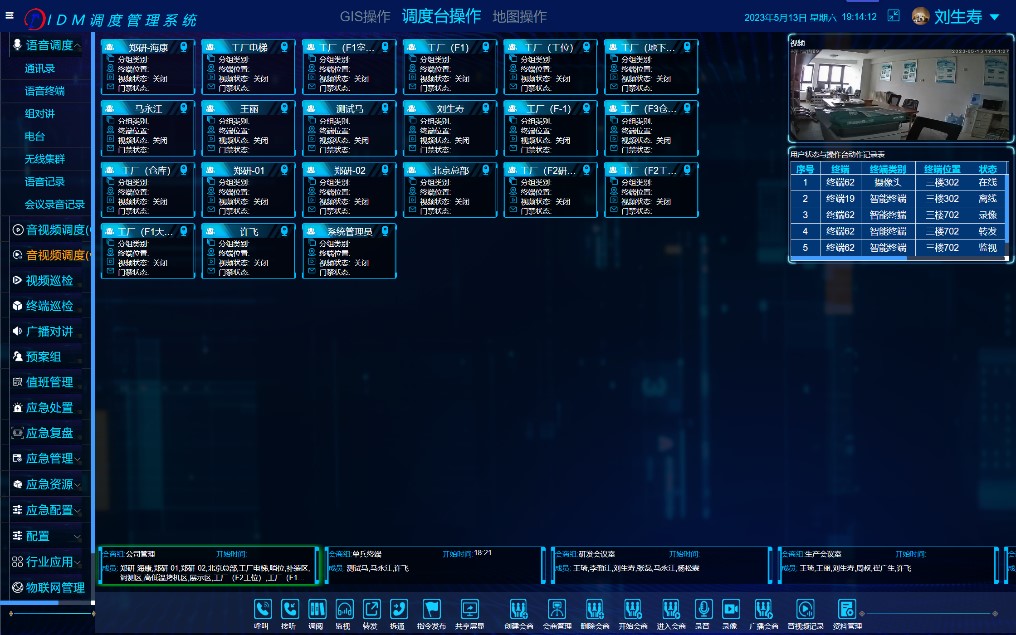

1.4.5 視頻監控界面

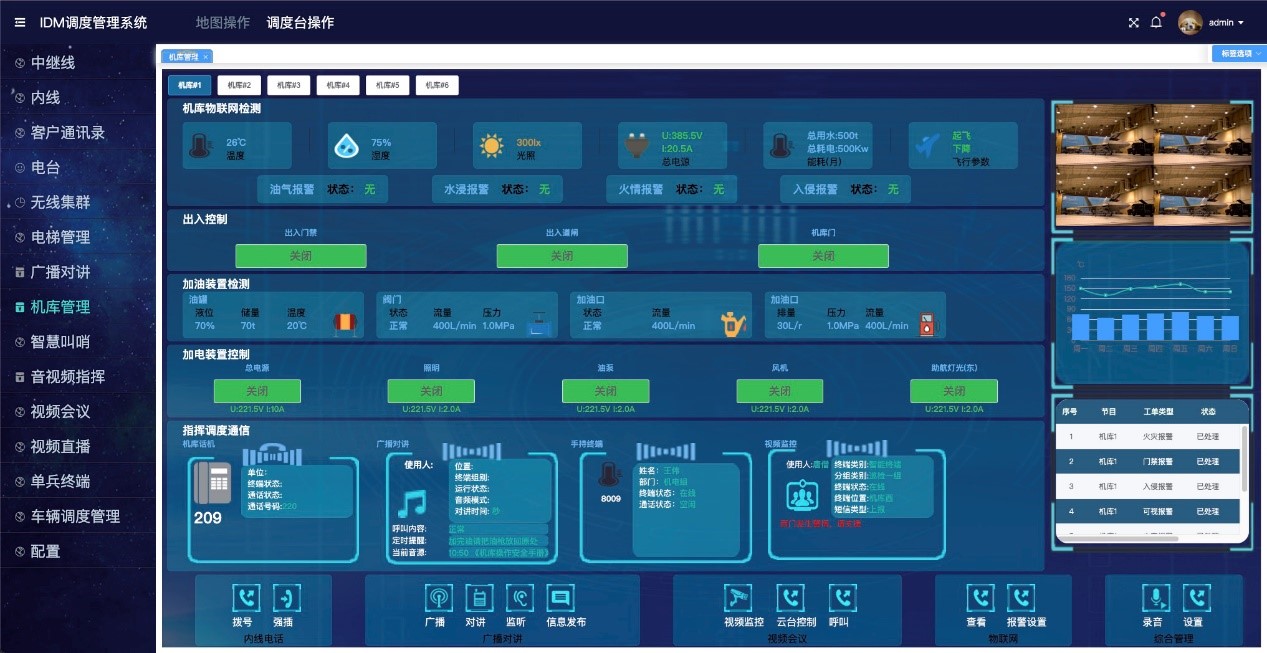

1.4.6 物聯網監測界面

1.5 系統優勢

Ø  一體化融合調度能力：系統以IP 多媒體通信交換為核心，結合融合通信桌面調度軟件和移動客戶端，一體化集成語音、視頻、即時消息、短信、對講、會議等多媒體通信能力，構建融合語音、視頻和數據通信的一體化指揮調度系統。

Ø  強大資源融合能力：支持SIP、PSIP、H.323、RTSP、E1等協議，整合現有音頻、視頻、數據資源接入，實現異構通信網絡間業務互通與資源的綜合調度。其中語音類系統包括：PBX電話系統、IP電話系統、廣播系統、語音會議系統等；視頻類系統包括：視頻監控系統、LTE寬帶系統、視頻會議系統等；數據類系統包括：即時消息、GIS位置、終端狀態等。

Ø  高效移動指揮能力：融合通信移動客戶端APP可安裝在智能單兵、LTE終端、移動監控等多種移動智能終端上，實現語音通話、視頻通話、圖像/視頻回傳、定位、軌跡顯示等功能，指揮中心可快速全面的掌握現場信息，實現高效、準確的統一調度。

Ø  靈活部署及協同調度：系統支持云虛擬部署，也可分級、分布式部署，方便多級、多人協作開啟調度模式，實現應急指揮協同高效。

Ø  安全高可靠性設計：智能融合通信平臺支持冗余雙機熱備設計，具備全方位安全防護體系，

Ø  規范的開發接口：通信調度平臺為上層業務應用系統提供標準統一中間件，無須考慮底層架構，通過調用標準化接口即可實現各類音視頻呼叫、會議操作、短信傳真、視頻操作、位置定位、報警接收、數據監測等業務支撐功能，降低開發成本、縮短開發周期。

Ø  ★物聯網服務接入：支持物聯網服務模塊，可接入戶外環境參數監測數據、人員生命體征監測數據、車輛狀態監測數據，并實時在融合指揮軟件平臺上展示，并進行數據分析推演；

Ø  ★4K輸入輸出和視頻拼接：我方設備視頻輸入/輸出支持最高4K分辨率，支持HDMI、DVI、SDI等多種接口形式，根據實際需要選用不同的功能模塊，支持視頻拼接輸出；

Ø  ★融合指揮調度軟件平臺：我方便攜融合指揮調度軟件平臺集預案、大屏拼控、視頻指揮、視頻監視，云臺控制，可編程中控，音頻調節，直播/錄制、暫停等控制，系統狀態、系統配置等功能于一體；

Ø  ★視頻指揮調度功能：支持H.323/SIP/RTSP/RTMP協議，開放兼容的H.323/SIP協議，實現設備與設備、設備與手持終端、設備與市場主流視頻終端和MCU之間一鍵交互；

Ø  ★多協議支持：支持TCP/UDP/RTSP/RTP/RTMP/ONVIF/H.323/SIP/HTTP等協議；

Ø  ★支持多設備級聯：在特定應用場景下，單臺設備滿足不了需求時，支持多臺級聯，實現大容量場景調度需要；

Ø  ★單兵圖傳：具備單兵圖傳功能，同時具備雙向語音，可在調度平臺對單兵進行可視指揮；

Ø  ★融合通信調度：提供的服務包括：語音調度服務、視頻調度服務、視頻監控服務、集群對講服務、語音 視頻會議服務、傳真服務、語音 文件廣播服務、消息指令調度服務、預案調度服務、 GIS 調度服務、黑名單 白名單、通話記錄管理、多媒體記錄管理、用戶資源管理、解碼器管理、視頻服務管理、中繼路由管理、終端設備在線升級、終端參數統一管理、系統權限管理；

Ø  ★多樣傳輸方式：原系統主要以寬帶自組網無線通信方式為主，我方便攜設備可接入SDH光傳輸模塊、以太網光交換模塊、E1綜合接入模塊，提供了多種傳輸方式，根據實際使用環境可靈活使用；

Ø  ★傳輸線路冗余保護：我方便攜設備支持SDH光傳輸線路、以太網光交換、E1線路和無線自組網等多種線路上的冗余保護備份，啟用線路保護備份后，任何一個傳輸線路中斷后，業務自動切換到其他傳輸線路上。

1.6 寬帶融合通信系統設備
